수계 배터리용 광학 테스트 장치

수계 배터리용 광학 테스트 장치

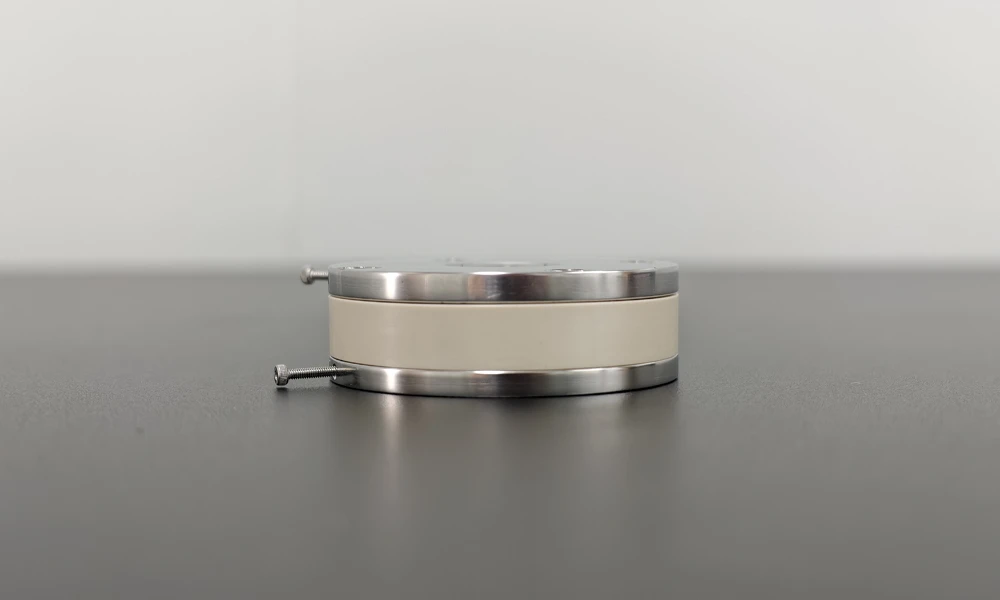

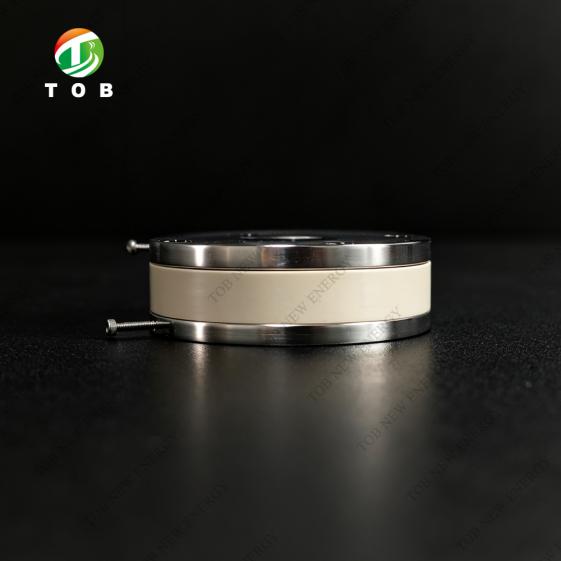

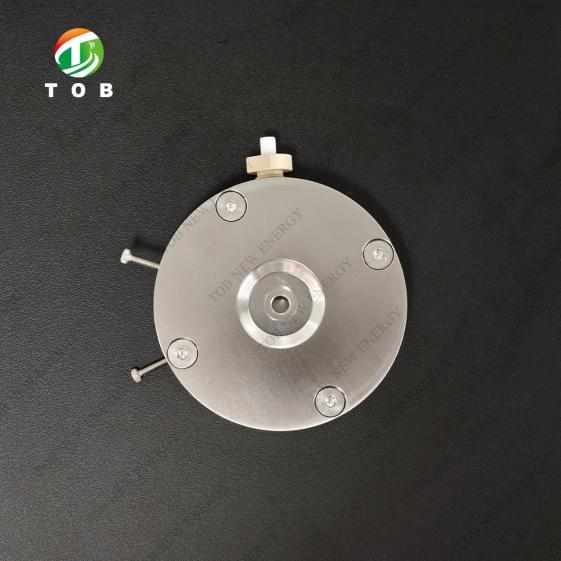

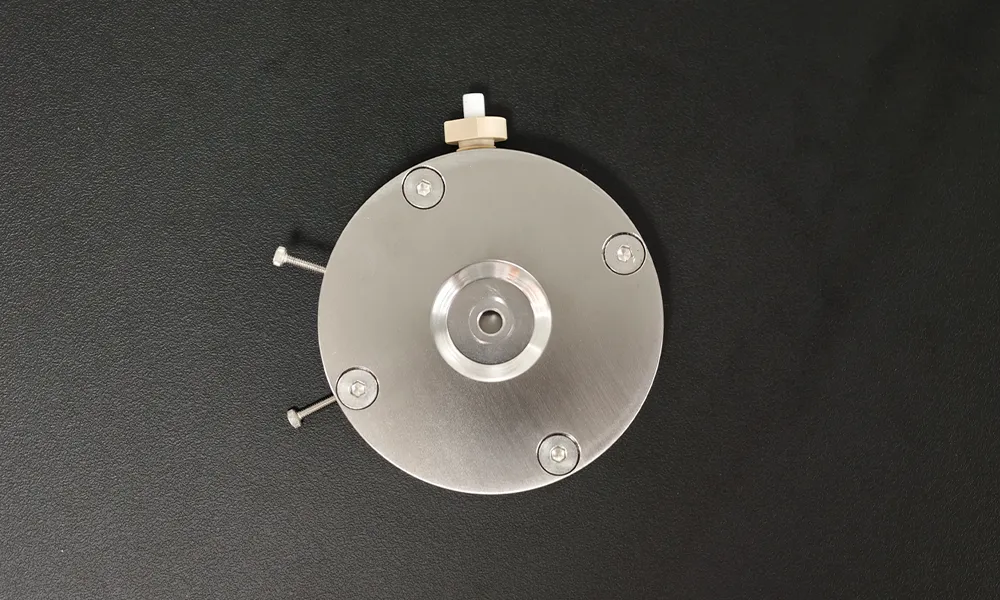

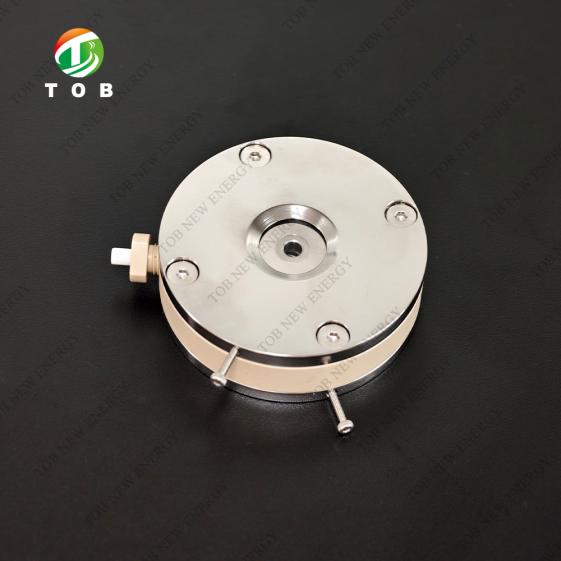

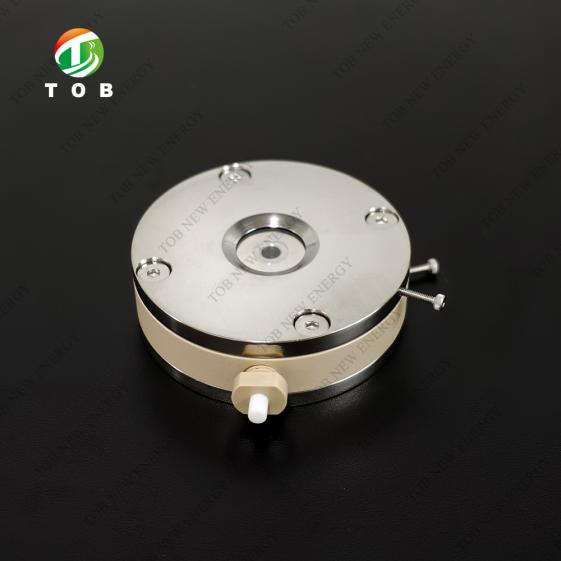

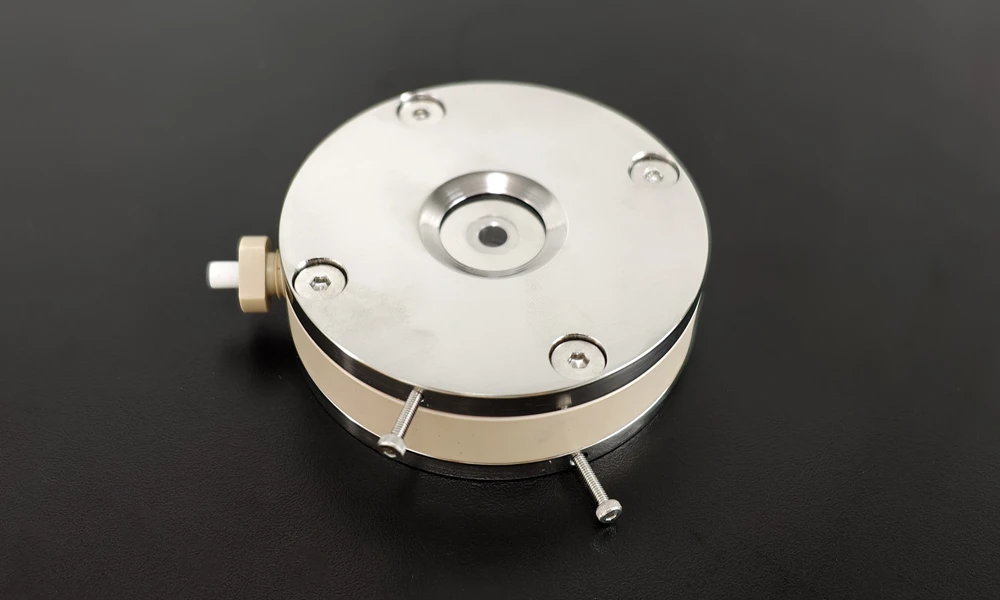

이 TOB-YCSX-3-16PTI는 평면형 수계 배터리 테스트를 위해 설계된 특수 광학 테스트 고정구입니다. 이 셀은 내경 ≤16mm, 두께 ≤5mm의 배터리를 수용하며, 유효 관찰 직경은 8mm입니다. 고정구의 외경은 65mm, 높이는 21mm입니다. 시료와 접촉하는 셀 본체 공동의 재질은 고순도 티타늄이며, 공기에 노출되는 부분은 316 스테인리스강, 절연 부품은 PEEK 재질로 제작되었습니다. 이 장치는 광학 현미경, 라만 분광법 및 적외선 분광법을 이용한 평면형 테스트에 적합합니다. 측면 구멍을 통해 액체를 주입하거나 직경 4mm 기준 전극을 삽입할 수 있어 3전극 시스템으로 사용할 수 있습니다.

제품 사양:

(1) 배터리 배치부의 내경은 ≤16mm, 두께는 ≤5mm이며, 유효 관찰 직경은 8mm입니다.

(2) 고정구의 외경은 65mm, 높이는 21mm입니다.

(3) 시료와 접촉하는 셀 본체 공동의 재질은 고순도 티타늄이며, 공기에 노출되는 부분은 316 스테인리스강, 절연 부분은 PEEK 재질입니다.

(4) 광학 현미경, 라만 및 적외선 분석을 이용한 평면형 테스트에 사용할 수 있습니다. 측면 구멍은 액체 주입 또는 직경 4mm 기준 전극 교체에 사용할 수 있어 3전극 시스템으로 활용할 수 있습니다.
