1. 제품명
|
|
1.1 이름
|

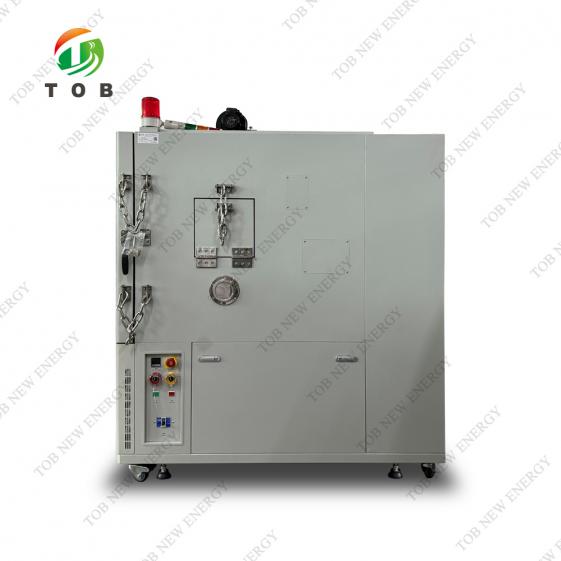

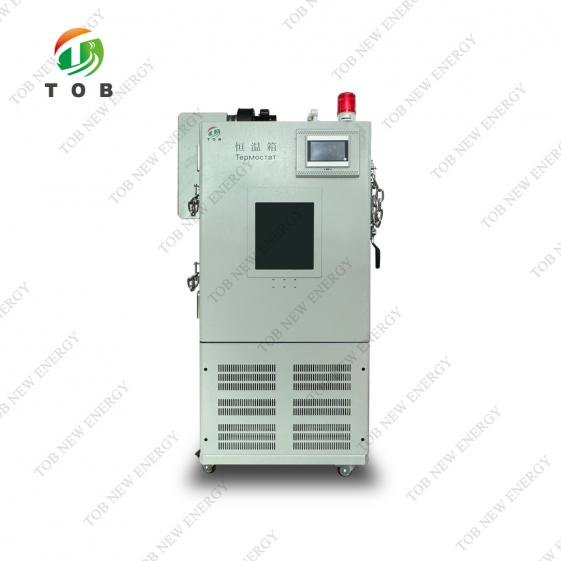

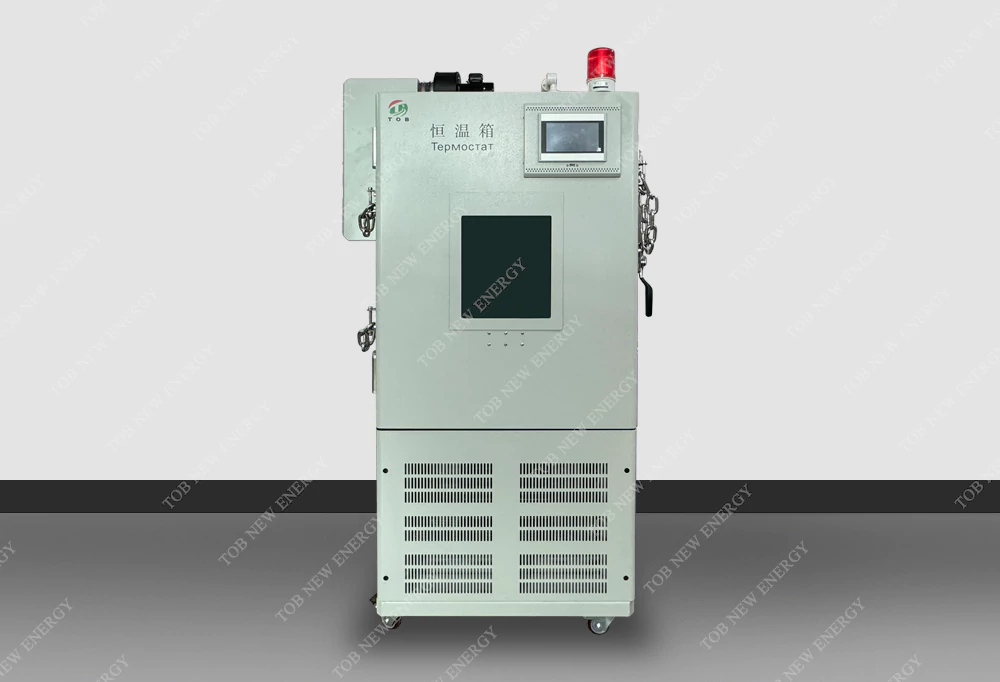

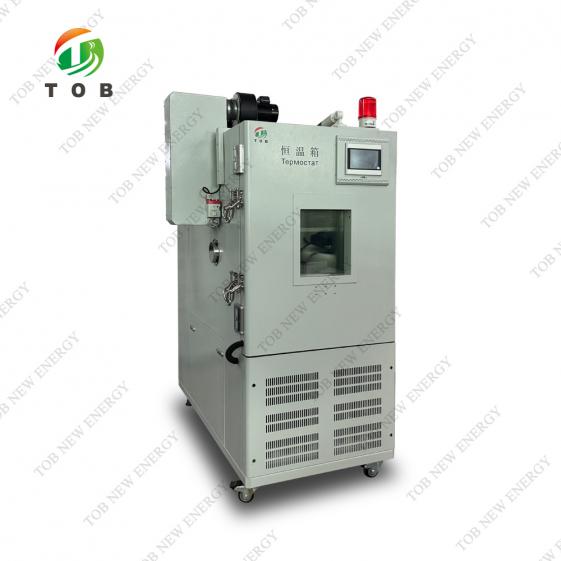

리튬이온 배터리 고온-저온 교류 시험 챔버
|
|
1.2 모델
|
TOB-BTT-408A
|
|
2. 적용 및 제한
|
|
2.1 응용 프로그램
|
TOB-BTT-408A 리튬이온 배터리 고온-저온 교류 시험 챔버는 주로 셀, 전기 및 전자 제품, 구성 요소 및 기타 재료의 고온 저온 시험, 온도 변화, 습열 등에 사용됩니다. 환경 시뮬레이션 신뢰성 시험.
|
|
3. 볼륨 및 치수
|
|
3.1 유효 부피
|
408L
|
|
3.2 내부 차원
|
폭 600mm * 높이 850mm * 깊이 800mm
|
|
3.3 전체 치수
|
폭 800mm * 높이 1800mm * 깊이 1620mm
|
|
참고사항: 정확한 전체 치수는 최종 설계 도면을 참조하세요!
|
|
4. 성능
|
|
4.1 조건
|
환경 온도 +5℃～+35℃, 상대 습도 ≤85%.무부하(시험 구역에 시편이 없는 경우)
|
|
4.2 온도 범위
|
20℃~+100℃
|
|
4.3 온도 변동
|
≤±0.5℃
|
|
4.4 온도 편차
|
≤±2.0℃
|
|
4.5 온도 균일성
|
≤±2.0℃
|
|
4.6 온도 가열 시간
|
약 1℃~3℃/분, 평균 비선형, 무부하
|
|
4.7 온도 냉각 시간
|
약 0.75~1℃/분, 평균 비선형, 무부하
|
|
4.8 온도 초과
|
≤±2℃
|
|
최대 4.9 로딩
|
아니요
|
|
4.10 일정 최대 난방 부하
|
아니요
|
|
4.11 소음
|
≤70dB（A 레벨）
|
|
4.12 전원
|
380V, 50Hz, 삼상, 5.0KW
|
|
4.13 표준 준수
|
표준 준수 :
|
|
GB/T2423.1-2008(IEC60068-2-1:2007) 환경 시험 - 제2부: 시험 방법 - 시험 A: 저온
|
|
GB/T2423.2-2008(IEC60068-2-2:2007) 전기 및 전자 제품에 대한 환경 시험 시험 방법 - 시험 B: 건열
|
|
4.14 무게
|
540kg
|
|
5. 구조 및 재료
|
|
5.1 외부 챔버
|
도장이 된 냉간 압연 강철을 채택합니다.
|
|
5.2 내부 챔버
|
SUS304# 고온 및 저온 저항성 스테인리스 스틸,
|
|
5.3 단열재
|
두께 100mm, 열 보존 계수가 0.0212kcal/Mohr 이하인 난연성 고강도 PU 폴리우레탄 폼 단열재를 채택했습니다.
|
|
5.4 챔버 도어
|
단일 개방형 도어
|
|
5.5 관찰 창
|
문에는 진공 유리 관찰창이 있고, 문틀에는 전기 내열, 결로 방지, 응축 방지 장치가 있어 시험편을 명확하게 관찰할 수 있습니다.
|
|
5.6 테스트 홀
|
챔버 측면에 총 2개의 100mm 테스트 구멍이 있으며, 실리콘 씰과 스테인리스 스틸 커버가 있습니다.
|
|
5.7 밀봉
|
높은 밀봉 성능을 갖춘 수입산 실리콘 고무 스트립을 채택했습니다.
|
|

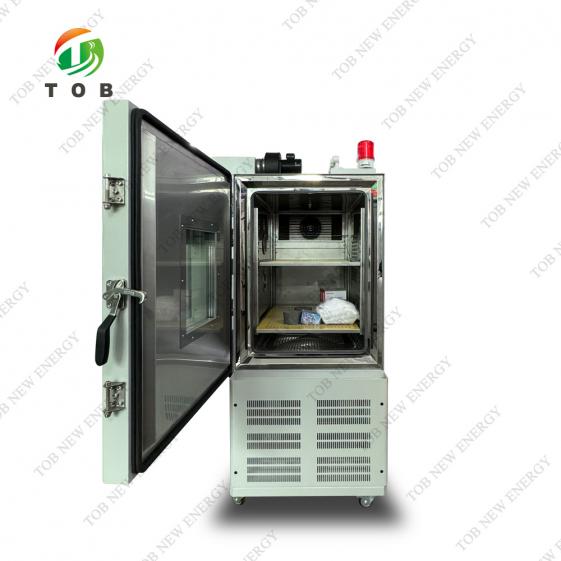

5.8 샘플 홀더
|
단열재가 포함된 샘플 홀더, 2겹, 용량 30kg/겹.
|
|
5.9 압력 밸런스 포트
|
고온 시험을 할 때 압력 차이가 시험 챔버 강도에 영향을 미치지 않도록 기계식 압력 밀폐형 밸런스 조정 장치를 설치했습니다.
|
|
5.10 챔버 내부 조명
|
관찰창 내부에 에너지 절약 조명 1개가 있습니다.
|
|
5.11 휠
|
상자 바닥에는 4세트의 범용 바퀴가 장착되어 있습니다. 앞쪽 바퀴 두 개에는 자동 잠금 기능이 있어 장비의 이동과 고정이 용이합니다.
|
|
5.12 제어판
|
터치스크린 컨트롤러, 전원 스위치, 조명, 과열 보호기,
|
|
LAN 포트 또는 RS-485 포트
|
|
5.13 소화기
|
CO2 소화기 1세트(내장형 또는 챔버 외부에 설치 가능 여부를 확인하시기 바랍니다.
|
|
고객과 함께)
|
|
참고사항: 교통 정책으로 인해 외부 CO2 장소에 인터페이스를 제공했습니다.
|
|
아니면 빈 CO2병.
|
|
5.14 비고
|
1개의 연기 배출구.
|
|
챔버 측면에 방폭 체인 2개가 있습니다.
|
|
방폭형 압력 방출 도어 1세트.
|
|
3색 경보등 1세트.
|
|
6. 공기 공급 시스템
|
|
6.1 공기 공급 기능
|
가변 주파수 속도 조절 모터를 탑재한 송풍기는 일정한 온도와 습도에서 자동으로 공기 속도를 조절하여 최고의 일정 효율을 달성합니다.
|
|
위에서 아래로 공기가 흐릅니다.
|
|
6.2 순환 모터
|
대만 에어 디바이저 저압 비동기 모터
|
|
6.3 송풍기
|
다중 날개 원심 순환 송풍기, 고온 저온 내성 알루미늄 날개
|
|
6.4센서
|
1.PT100 온도 센서
|
|
7. 냉장 시스템
|
|
7.1 공기 냉각 방식
|
공랭식 압축기
|
|
7.2 압축기
|
독일 GEA BOKE 또는 유사 수준의 압축기
|
|
7.3 냉매
|
친환경 냉매 R448a
|
|
7.4 콘덴서
|
공기 냉각 고효율 강제 대류 핀형
|
|
7.5 증발기
|
고효율 멀티세그먼트 핀형 증발기
|
|
7.6 오일 분리기
|
에머슨
|
|
7.7 증발압력 조절 밸브
|
댄포스 증발 압력 조절 밸브(장시간 저온 고습 작동 시 응축이 발생하지 않음을 보장합니다.
|
|
7.8 전기 팽창 밸브
|
Danfoss 전기식 팽창 밸브. 서보 제어를 통한 냉매 흐름
|
|
7.9 솔레노이드 밸브
|
일본 사기노미야 & 댄포스
|
|
7.10 리퀴드 미러
|
댄포스
|
|
7.11 기타 액세서리
|
모두 유명 브랜드 제품들로 구성되어 있습니다(오른쪽 사진: 드라이필터)
|
|
8. 난방 시스템
|
|
8.1 가열관
|
나선형 니켈크롬 합금 전열관
|
|
8.2 제어 방법
|
SSR 솔리드 스테이트 릴레이를 통한 컨트롤러 출력 신호는 고정밀 비접촉 제어를 실현합니다.
|
|
9. 컨트롤러 및 제어 회로 - 컨트롤러
|
|
9.1 제어 방법
|
제어 장치.
|
|
자세한 내용은 사용 설명서를 참조하세요.
|
|
RS-485, 랜포트는 1개만 선택 가능
|
|
9.2 제어부의 주요 구성 요소
|
유명 브랜드 제품을 사용한 제어 회로(오른쪽 사진은 전자기 스위치)
|
|
9.3 타이머
|
（0~99999）재설정 불가
대만 OKDEP-LS-AH3.3M
|
|
10. 보호 기능
|
|
1. 시편 결로 방지, 과열 보호 기능(독립형 조절 가능 온도 보호기 포함)
|
|
2. 2. 퓨즈 보호 스위치 없음
|
|
3. 히터 과열 보호 스위치
|
|
4. 압축기 과부하, 과열
|
|
5. 압축기 고압 저압 보호
|
|
6. 시스템 과전류 보호 장치
|
|
11. 기타 액세서리
|
|
11.1 표준 구성
|
1.2층 단열 샘플 선반.
|
|
2. 직경 100mm 테스트 구멍을 위한 코르크 2개.
|
|
3..운영 및 유지관리 매뉴얼과 모니터링 소프트웨어.
|
|
12. 작동 조건
|
|
1. 환경 온도 : 5℃-35℃
|
|
2. 상대 습도: ≤85%RH
|
|
3. 대기압：80kPa~106kPa
|
|
4. 강한 진동원으로부터 멀리 떨어져 있음
|
|
5. 전원:
|
|
5.1 380V AC, 50Hz 삼상, 접지 저항 ≤4Ω; 전력 용량: 7.0kw
|
|
5.2 시험 전원 제어 커넥터는 릴레이 접점 제어 방식을 채택합니다.(기계가 정상적으로 작동할 때 접점이 닫히고 기계가 정지하거나 오류가 발생하면 접점 스위치 전원이 꺼지고 보호 상태로 전환됩니다.)
|
|
6. 주파수 : 50Hz
|
|
7. 환경 공기 질 요구 사항: 고밀도 분말 없음, 발사 용이, 폭발하기 쉬운 공기 또는 분말, 강력한 전자기 소스에서 멀리 떨어져 있음
|
|
8. 쉽게 발화하거나 폭발하기 쉬운 물질, 휘발성 물질, 부식성 물질의 시험이나 보관은 피하세요.
|
|
9. 표준 시료 위치 요구 사항:
|
|
9.1 시료 무게가 80KG/m³ 미만인 경우
|
|
9.2 전체 시편의 크기가 챔버 내부 용적의 2/5 미만인 경우, 각 층은 2/5 면적을 뺀 값입니다. 그렇지 않으면 챔버 성능이나 정상 작동에 심각한 영향을 미칩니다.
|
|
13. 장비 제조 및 검사 방법
|
1. 제조 표준 준수 : GB/T10586-2006 및 GB/T10592-1989.
참고 사항: GB/T5170.5-1996에서 온도 습도 균일성은 무부하 조건을 의미합니다.
|
|
2. 검사기준 준수사항 : GB/T5170.2-1996, GB/T5170.5-1996.
|
