내전압 시험기(Hi-Pot Tester)

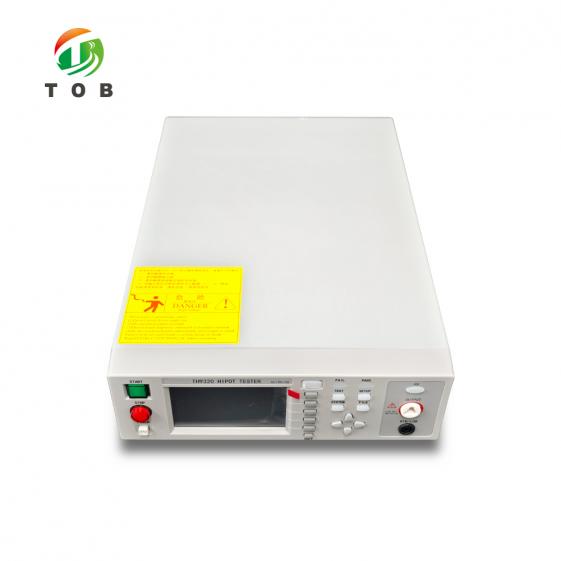

내전압 / 하이팟(Hi-Pot) 시험기 (전기 안전 시험용) - TOB-TH9320 시리즈

제품 개요 및 주요 응용 분야

TOB-TH9320 시리즈는 TOB-TH9310, TOB-TH9310B, TOB-TH9320의 세 가지 모델로 구성된 내전압(하이팟) 및 절연 시험기 제품군입니다. 이 장비는 AC 및 DC 내전압 시험과 절연 저항 시험을 수행하며, 고속 방전 및 아크 감지 기능을 추가했습니다. TOB-TH9320은 시리즈 중 고사양 모델로, AC 전류 시험 범위는 0 mA - 20.00 mA, DC 전류 시험 범위는 0 µA - 10.00 mA에 달하며, TOB-TH9310 / TOB-TH9310B의 0 mA - 10.00 mA(AC) 및 0 µA - 5.00 mA(DC)와 비교됩니다.

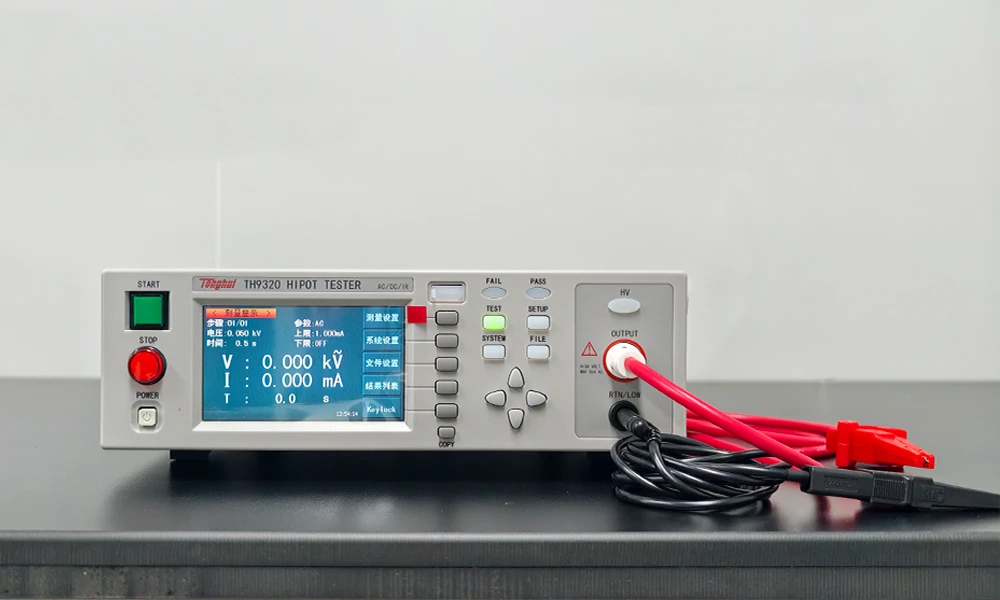

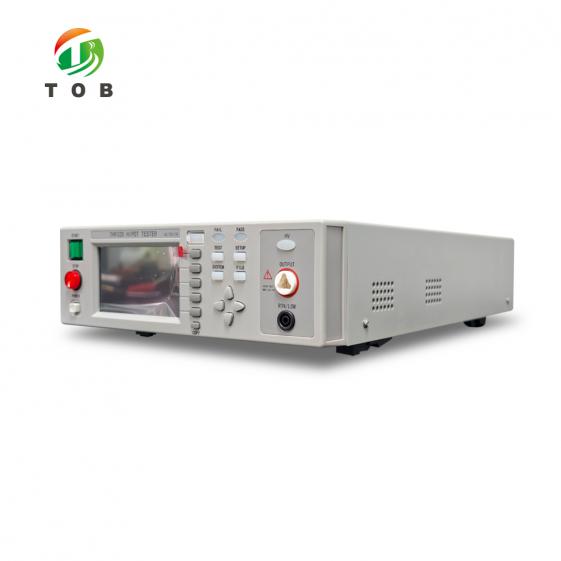

이 시험기는 480 x 272 도트 TFT-LCD 디스플레이와 사용자 친화적인 패널 디자인의 새로운 조작 인터페이스를 갖추고 있습니다. 20개의 시험 파일을 저장할 수 있으며, 각 파일은 최대 20개의 시험 단계를 지원합니다. 각 단계에서 원하는 시험 모드를 선택할 수 있어, 완전한 안전 시험 시퀀스(예: AC 내전압 단계 후 DC 단계 및 절연 저항 단계)를 하나의 파일로 구성하여 단계별로 실행할 수 있습니다. 전압 상승 시간과 시험 시간은 최대 999.9초까지 자유롭게 설정할 수 있으며, DC 내전압의 경우 시험 대기 시간을 임의로 설정할 수 있습니다.

개인 안전을 위해 이 시리즈는 강화된 감전 방지 기능을 제공하며, 고속 방전 및 아크 감지 기능을 포함합니다. DC 내전압 시험이 종료되면 장비가 자동으로 방전하며, 1 mA - 20 mA의 아크 감지 대응 전류 측정 범위 내에서 시험 중 아크 발생을 모니터링합니다. 키보드 잠금 기능은 생산 중 의도치 않은 매개변수 변경을 방지하며, 장비 펌웨어는 USB 플래시 드라이브를 통해 업그레이드할 수 있습니다.

시스템 통합을 위해 이 시험기는 표준 RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER 인터페이스와 함께 PLC 인터페이스를 지원하며, Modbus 프로토콜도 지원하므로 자동화된 시험 시스템 내에서 작동하거나 저장된 시험 파일을 사용하여 단독으로 실행할 수 있습니다. 장비는 벤치 사용에 적합한 280 mm x 88 mm x 428 mm의 콤팩트한 크기이며, 순 중량은 11 kg(TH9310 시리즈) 또는 12.3 kg(TH9320 시리즈)입니다.

주요 용도:

• PLC, HANDLER 및 RS232 인터페이스를 통해 안전 시험을 통합하는 자동화 시험 시스템.
• 변압기 및 모터, 전자 부품, 전기 장비의 안전 시험.
• 조명 산업, 가전제품 산업 및 난방기기 산업의 생산 라인.
• 내전압 및 절연 검증이 필요한 신에너지 차량용 전기 부품 및 시스템.
• 일상적인 전기 안전 시험이 생산 공정의 일부인 의료 기기 제조.

생산 라인에 맞는 AC 또는 DC 시험 전압, 전류 범위 및 인터페이스 구성이 필요하십니까? 귀하의 제품 및 시험 계획을 당사의 시험 장비 엔지니어에게 문의하십시오.

전기 안전 시험에서 하이팟(Hi-Pot) 시험의 위치

내전압 시험(하이팟 시험 또는 절연 내력 시험이라고도 함)은 일상적인 전기 안전 시험입니다. 지정된 시험 전압(AC 또는 DC)을 제품의 전류가 흐르는 부품과 접근 가능한 도전성 부품 사이, 또는 1차 및 2차 회로 사이에 정의된 시험 시간 동안 인가합니다. 장비는 누설 전류를 모니터링하고 구성된 한계값과 비교하여 결과를 판정함으로써 절연체가 인가된 스트레스를 견디는지 검증합니다. 절연 저항(IR) 시험은 이 검사를 보완합니다. DC 전압을 인가하여 절연 시스템의 저항을 측정함으로써 절연 품질을 정량적 값으로 나타냅니다. 아크 감지는 추가적인 계층을 제공합니다. 시험 중 발생하는 짧은 아크 이벤트는 미세한 간극이나 연면 경로를 나타낼 수 있으며, 이 장비는 1 mA - 20 mA 아크 감지 범위 내에서 이를 모니터링합니다.

생산 현장에서 이러한 시험은 일반적으로 안전 규정 준수를 위해 라인 끝에서 수행되며, 입고 및 출고 품질 관리에서도 수행됩니다. 실험실에서는 형식 시험 및 설계 검증의 일부로 사용됩니다. 전체 시험 시퀀스는 종종 여러 시험을 결합하므로(예: AC 내전압 단계, DC 내전압 단계, 절연 저항 단계), 시험 조건을 저장하고 반복하는 방식은 측정 자체만큼이나 중요합니다. 이것이 바로 TOB-TH9320 시리즈가 최대 20개의 시험 단계를 지원하는 20개의 시험 파일을 저장하고, 각 단계에서 원하는 시험 모드를 선택할 수 있도록 설계된 이유입니다. 하나의 파일로 한 제품 유형에 대한 전체 시험 시퀀스를 재현할 수 있으며, 시간 매개변수(전압 상승, 시험 시간, 전압 하강 시간, IR 대기 시간)는 각 응용 분야에 맞게 명시적으로 설정됩니다.

이 시리즈는 단독 벤치와 자동화 라인 모두에 적합합니다. 벤치에서는 저장된 파일에서 시험을 시작하고 480 x 272 도트 TFT-LCD 디스플레이에서 결과를 읽습니다. 자동화 라인에서는 PLC 인터페이스, HANDLER 인터페이스 및 RS232 연결을 통해 주변 장비로 제어 및 합격/불합격 신호를 전달하며, 키보드 잠금 기능은 생산 중 구성된 매개변수를 안전하게 유지합니다. 새로운 기능이 출시되면 USB 플래시 드라이브를 통해 현장에서 펌웨어를 업데이트할 수 있습니다.

TOB-TH9320 시리즈의 주요 엔지니어링 특성

1. 하나의 장비에서 AC 및 DC 내전압 시험 수행: 출력 전압 범위는 0.05 kV - 5.00 kV AC 및 0.05 kV - 6.00 kV DC이며, 각각 ±(판독값의 2%)의 정확도를 가집니다. 전류 시험 범위는 0 mA - 20.00 mA(AC, TH9320) 또는 0 mA - 10.00 mA(AC, TH9310/B)이며, 0 µA - 10.00 mA(DC, TH9320) 또는 0 µA - 5.00 mA(DC, TH9310)이고, 각각 ±(판독값의 2% + 5자리)의 정확도를 가집니다.
2. 최대 10 GΩ의 절연 저항 시험: IR 출력 전압 범위는 0.10 kV - 1.00 kV(정확도 ±(판독값의 2%))이며, 저항 시험 범위는 0.1 MΩ - 10.0 GΩ입니다. 저항 정확도는 0.10 MΩ - 999 MΩ 범위에서 ±(판독값의 10% + 2자리), 1.00 GΩ - 10.0 GΩ 범위에서 ±(판독값의 20% + 2자리)입니다.
3. 1 mA - 20 mA 측정 범위의 아크 감지: 아크 감지 기능은 1 mA - 20 mA의 전류 측정 범위에 대응하므로 시험 중 아크 이벤트가 식별되고 보고됩니다.
4. 최대 20개의 시험 단계를 포함하는 20개의 시험 파일: 20개의 시험 파일을 저장할 수 있으며, 각 파일은 최대 20개의 시험 단계를 지원합니다. 각 단계에서 원하는 시험 모드를 선택할 수 있어 완전한 다단계 시험 시퀀스가 하나의 파일에서 자동으로 실행됩니다.
5. 최대 999.9초까지 자유롭게 설정 가능한 시간 매개변수: 전압 상승 시간과 시험 시간을 최대 999.9초까지 자유롭게 설정할 수 있습니다(상승 0.1 s - 999.9 s; 시험 시간 0.2 s - 999.9 s; 전압 하강 시간 0.1 s - 999.9 s; IR 대기 시간 0.2 s - 999.9 s). DC 내전압의 경우 시험 대기 시간을 임의로 설정할 수 있습니다.
6. 고속 방전 및 강화된 감전 방지: 고속 방전 기능이 제공되며(시험 종료 후 자동 방전, DCW), 장비는 감전 방지를 통해 강화된 개인 안전을 제공합니다. 절연 저항 시험의 방전 기능 또한 시험 종료 후 자동으로 수행됩니다.
7. 자동화 준비가 완료된 인터페이스: 표준 인터페이스에는 RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER 및 PLC가 포함됩니다. PLC 인터페이스가 지원되며, 시스템 통합을 위해 Modbus 프로토콜이 지원됩니다.

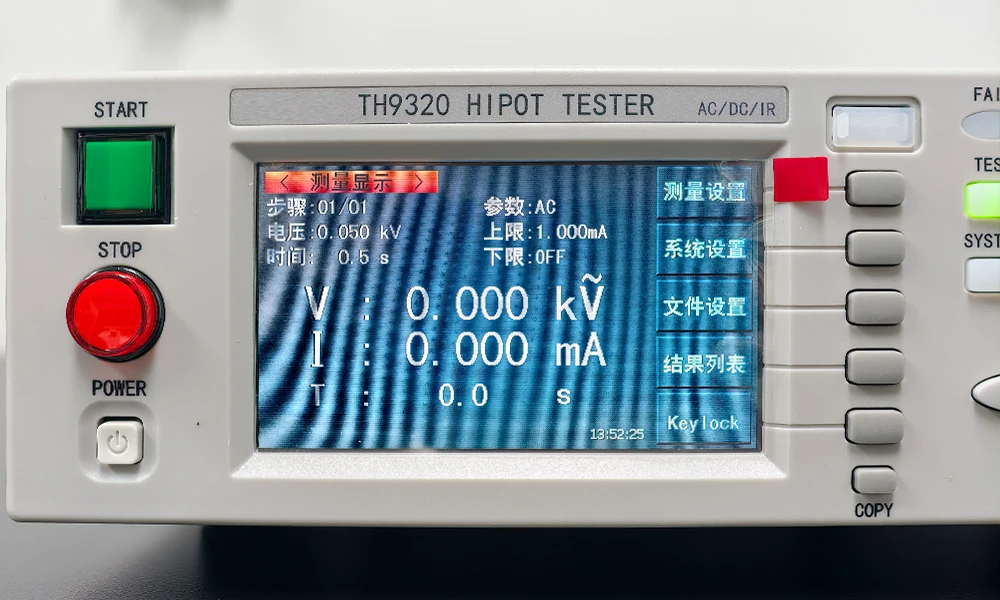

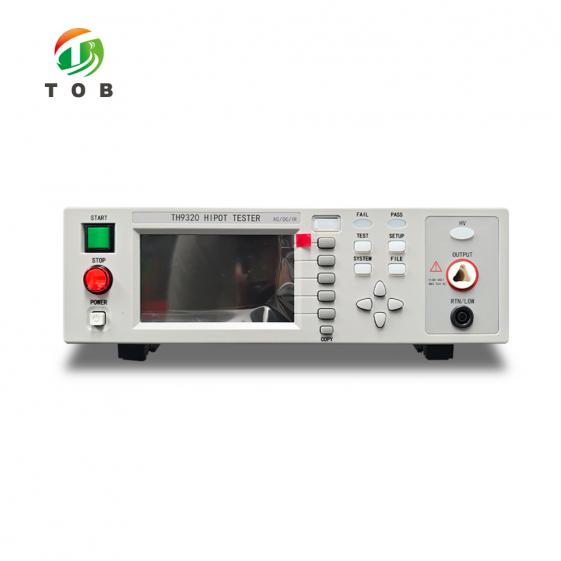

8. 480 x 272 도트 TFT-LCD 디스플레이 및 새로운 조작 인터페이스: 이 장비는 480 x 272 도트 TFT-LCD 디스플레이와 완전히 새로운 조작 인터페이스, 사용자 친화적인 패널 디자인을 사용하여 매개변수 설정 및 결과 확인이 간편합니다.
9. USB 펌웨어 업그레이드 및 키보드 잠금: 장비 펌웨어는 USB 플래시 드라이브를 통해 업그레이드할 수 있으므로 기능 업데이트를 위해 장비를 반송할 필요가 없습니다. 키보드 잠금 기능은 구성된 매개변수의 의도치 않은 변경을 방지합니다.
10. 콤팩트한 벤치 규격: 크기는 280 mm x 88 mm x 428 mm(W x H x D)입니다. 순 중량은 TH9310 시리즈가 11 kg, TH9320 시리즈가 12.3 kg으로, 작업대 위나 시험 랙 내부에 쉽게 설치할 수 있습니다.

표준 인터페이스 및 물리적 사양

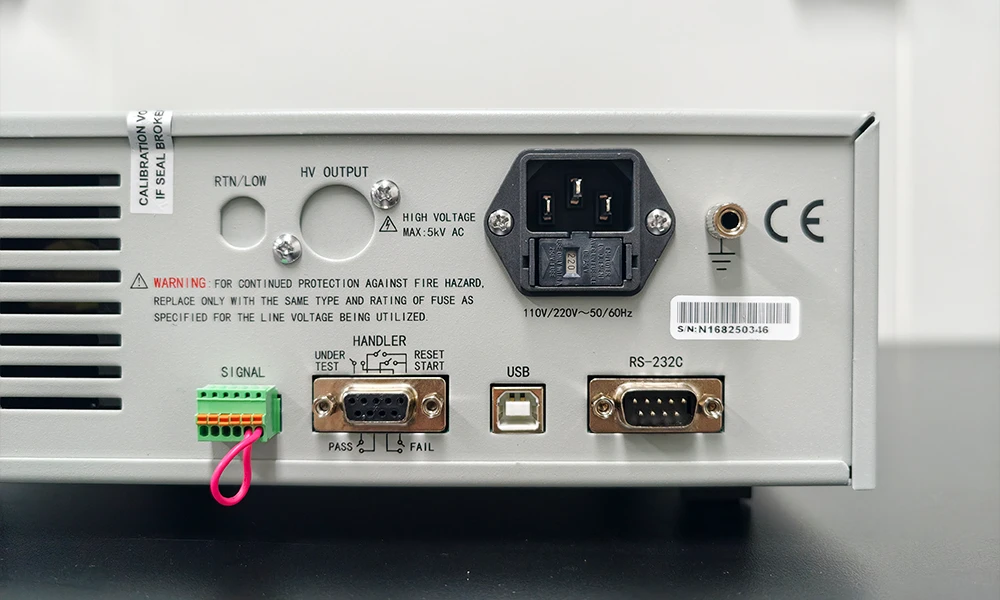

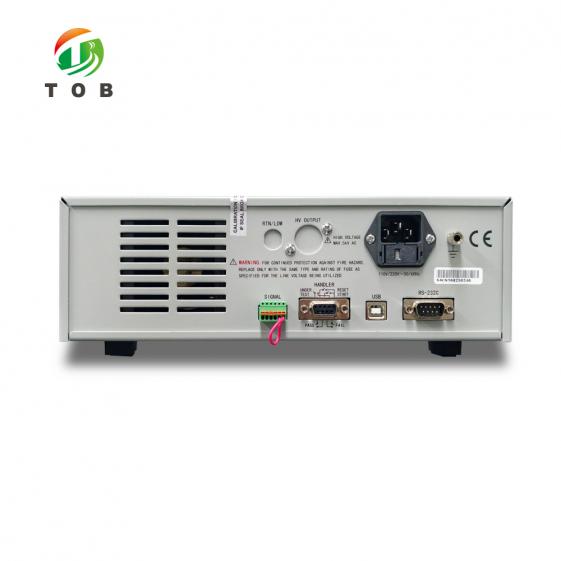

표준 인터페이스: RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER, PLC.

참고: Modbus 프로토콜이 지원됩니다.

물리적 사양

전체 기술 사양

1. 내전압 시험

2. 절연 저항 테스트

3. 아크 감지

4. 일반 매개변수

참고: 본 문서의 사양은 중국어 제품 데이터시트를 번역한 것입니다. 불일치가 발생할 경우 중국어 버전이 우선합니다.

표준 액세서리

실용적인 운영 권장 사항

• 생산 전 제품 유형별로 하나의 테스트 파일을 준비하십시오. 이 장비는 최대 20개의 단계로 구성된 20개의 테스트 파일을 저장할 수 있으며, 각 단계에서 원하는 테스트 모드를 선택할 수 있습니다. 따라서 AC 내전압, DC 내전압 및 절연 저항 단계를 포함한 각 제품의 전체 테스트 시퀀스를 단일 파일에서 실행할 수 있습니다.
• 정격 범위 내에서 테스트 전압을 설정하십시오: 내전압의 경우 0.05 kV - 5.00 kV (AC) 또는 0.05 kV - 6.00 kV (DC), 절연 저항의 경우 0.10 kV - 1.00 kV입니다. 실행을 시작하기 전에 구성된 테스트 전압이 제품 표준과 일치하는지 확인하십시오.
• 장비 범위 내에서 전류 판정 한계를 설정하십시오: AC 0 mA - 20.00 mA (TH9320) 또는 0 mA - 10.00 mA (TH9310/B); DC 0 µA - 10.00 mA (TH9320) 또는 0 µA - 5.00 mA (TH9310). 전류 측정 정확도는 ±(판독값의 2% + 5자리)입니다.
• 테스트 표준에 맞게 시간 매개변수를 설정하십시오: 전압 상승 시간 0.1 s - 999.9 s, 테스트 시간 0.2 s - 999.9 s, 전압 하강 시간 0.1 s - 999.9 s, IR 대기 시간 0.2 s - 999.9 s. DC 내전압의 경우, 테스트 대기 시간은 제품 요구 사항에 따라 임의로 설정할 수 있습니다.
• 생산 중에는 키보드 잠금을 사용하십시오: 매개변수가 확인되면 패널을 잠가 작업자가 실수로 저장된 설정을 변경하지 못하도록 하십시오.
• 자동 방전 기능을 활용하십시오: DC 내전압 테스트가 종료된 후 장비가 자동으로 방전(고속 방전, DCW)하며, 절연 저항 테스트 또한 테스트 종료 후 자동으로 방전됩니다. 샘플을 취급하기 전에 방전 표시를 확인하십시오.
• 펌웨어를 최신 상태로 유지하십시오: 장비 펌웨어는 USB 플래시 드라이브를 통해 업그레이드할 수 있으며, 현장에서 장치를 업데이트할 때는 릴리스 노트를 따르십시오.
• 시스템 통합을 계획하십시오: PLC 인터페이스, HANDLER 인터페이스 및 RS232 연결을 사용하여 테스터를 자동화 라인과 연결하십시오. Modbus 프로토콜이 지원되며, USB DEVICE (PC) 및 USB HOST (U-disk) 연결이 표준으로 제공됩니다.

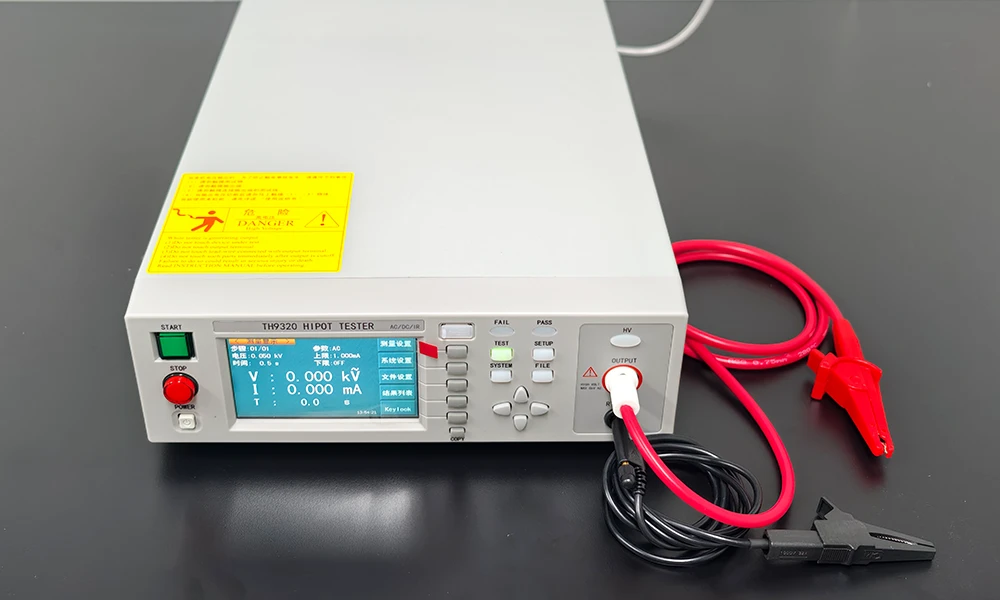

• 표준 액세서리를 사용하십시오: 제공된 3코어 전원 코드로 장비를 연결하고, 제공된 TH90003C 및 TH90003R 내전압 테스트 리드를 사용하여 테스트를 수행하십시오.
• 테스트 구역을 준수하십시오: 장비는 감전 보호 기능을 제공하지만, 고전압 테스트 중에는 테스트가 종료되고 자동 방전이 완료될 때까지 샘플 구역을 통전 구역으로 취급해야 합니다.

엔지니어링 FAQ

Q1: TOB-TH9320 시리즈란 무엇입니까?

TOB-TH9320 시리즈는 TOB-TH9310, TOB-TH9310B, TOB-TH9320의 세 가지 모델로 구성된 내전압 및 절연 테스터 제품군입니다. 이 장비는 AC 및 DC 내전압 테스트, 절연 저항 테스트 및 아크 감지를 수행하며, 고속 방전 및 강화된 감전 보호 기능을 갖추고 있습니다. TOB-TH9320은 이 시리즈의 고사양 모델입니다.

Q2: 시리즈 내 모델 간의 차이점은 무엇입니까?

데이터시트에 명시된 주요 차이점은 전류 테스트 범위와 순중량입니다. AC 전류 테스트 범위는 TH9310/B의 경우 0 mA - 10.00 mA, TH9320의 경우 0 mA - 20.00 mA입니다. DC 전류 테스트 범위는 TH9310의 경우 0 µA - 5.00 mA, TH9320의 경우 0 µA - 10.00 mA입니다. 순중량은 TH9310 시리즈가 11 kg, TH9320 시리즈가 12.3 kg입니다.

Q3: 내전압 출력 범위는 어떻게 됩니까?

출력 전압 범위는 AC의 경우 0.05 kV - 5.00 kV, DC의 경우 0.05 kV - 6.00 kV이며, 각각 정확도는 ±(판독값의 2%)입니다. AC 전류 테스트 범위는 0 mA - 20.00 mA (TH9320) 또는 0 mA - 10.00 mA (TH9310/B)이며, DC 전류 테스트 범위는 0 µA - 10.00 mA (TH9320) 또는 0 µA - 5.00 mA (TH9310)입니다. 전류 정확도는 ±(판독값의 2% + 5자리)입니다.

Q4: 절연 저항 테스트 사양은 어떻게 됩니까?

IR 출력 전압 범위는 0.10 kV - 1.00 kV이며 정확도는 ±(판독값의 2%)입니다. 저항 테스트 범위는 0.1 MΩ - 10.0 GΩ입니다. 저항 정확도는 0.10 MΩ - 999 MΩ 범위에서 ±(판독값의 10% + 2자리), 1.00 GΩ - 10.0 GΩ 범위에서 ±(판독값의 20% + 2자리)입니다. 테스트가 종료되면 자동으로 방전됩니다.

Q5: 아크 감지 기능이란 무엇입니까?

아크 감지는 테스트 중 아크 발생을 모니터링하며, 해당 전류 측정 범위는 1 mA - 20 mA입니다. 테스트 종료 후 자동 방전(DCW)되는 고속 방전 기능과 함께, 이는 작업자와 피시험 장치를 위한 장비 보호 개념의 일부입니다.

Q6: 몇 개의 테스트 파일과 단계를 저장할 수 있습니까?

20개의 테스트 파일을 저장할 수 있으며, 각 파일은 최대 20개의 테스트 단계를 지원합니다. 각 단계에서 원하는 테스트 모드를 선택할 수 있어 하나의 제품에 대한 전체 다단계 시퀀스를 단일 파일에서 자동으로 실행할 수 있습니다.

Q7: 어떤 시간 설정을 사용할 수 있나요?

전압 상승 시간과 테스트 시간은 최대 999.9초까지 자유롭게 설정할 수 있습니다. 전압 상승 시간 범위는 0.1초~999.9초, 테스트 시간 설정(AC/DC)은 0.2초~999.9초, 전압 하강 시간은 0.1초~999.9초, 대기 시간(IR)은 0.2초~999.9초입니다. DC 내전압의 경우 테스트 대기 시간을 임의로 설정할 수 있습니다.

Q8: 이 장비는 어떤 인터페이스를 제공하며, 펌웨어를 업그레이드할 수 있나요?

표준 인터페이스는 RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER, PLC이며, PLC 인터페이스와 Modbus 프로토콜을 지원합니다. 일반 매개변수의 표준 인터페이스 목록에는 HANDLER, RS232, USB DEVICE(PC), USB HOST(U-disk)가 포함됩니다. 장비 펌웨어는 USB 플래시 드라이브를 통해 업그레이드할 수 있으며, 키보드 잠금 기능이 제공됩니다.

Q9: 어떤 안전 기능이 포함되어 있나요?

이 시리즈는 감전 방지, 빠른 방전 및 아크 감지 기능, 테스트 종료 후 자동 방전(내전압 테스트 시 DCW, 절연 저항 테스트 시 자동 방전) 기능을 통해 향상된 개인 안전을 제공합니다. 키보드 잠금 기능으로 의도치 않은 매개변수 변경을 방지하며, 장비 펌웨어는 USB 플래시 드라이브를 통해 업그레이드할 수 있습니다.

Q10: 물리적 사양과 표준 액세서리는 무엇인가요?

크기는 280 mm x 88 mm x 428 mm(너비 x 높이 x 깊이)이며, 순중량은 11 kg(TH9310 시리즈) 및 12.3 kg(TH9320 시리즈)입니다. 표준 액세서리는 3코어 전원 코드 1개, TH90003C 내전압 테스트 리드 1개, TH90003R 내전압 테스트 리드 1개입니다.

생산 라인이나 실험실에 AC/DC 내전압 및 절연 저항 테스트를 추가할 준비가 되셨나요? 테스트 전압, 전류 범위 및 인터페이스 요구 사항과 함께 TOB-TH9320 시리즈에 대한 견적을 요청하시고, 제품에 맞는 시리즈 내 모델을 지정해 주십시오. 당사의 테스트 장비 엔지니어가 테스트 파일 구조, 시간 매개변수 설정 및 자동화 시스템과의 통합에 대해 조언해 드릴 수 있습니다.
