프리즈매틱 셀 누설 테스트용 헬륨 누설 검출기

프리즈매틱 셀 누설 테스트용 헬륨 누설 검출기

명세서

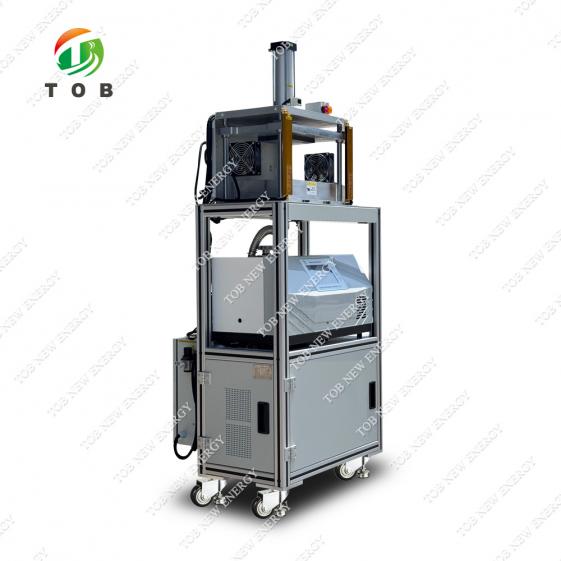

TOB-HJ-N210 프리즘 셀 헬륨 질량 분석기 누출 검출기는 프리즘 셀 누출 검출에 적합합니다. 재료를 수동으로 픽앤플레이스하고, 누출을 자동으로 감지하여 테스트 결과를 제공하며, OK 알람 없음, NG 알람을 제공합니다.

헬륨 검사 도구는 그림에서 볼 수 있듯이 고객의 정사각형 배터리 설계도(148*92*27)를 기반으로 제작되었습니다.

장비의 기술적 특성

1. 검사 가능한 배터리 수 1

2. 최소 감지 가능 누출률 3 × 10-13Pa-m3/s

3. 누설률 표시 범위 1 × 10-1 -----1 × 10-13Pa -m3/s

4. 시작 시간 ≤ 100초

5. 응답시간 ≤ 0.3초

6. 누출 감지 포트의 최대 압력은 2000Pa입니다.

7. 전원 요구 사항 AC220V±10%/50Hz

8. 누출률 단위 Pa -m3/s, ppm, mbar - l/s, atm.cc/s

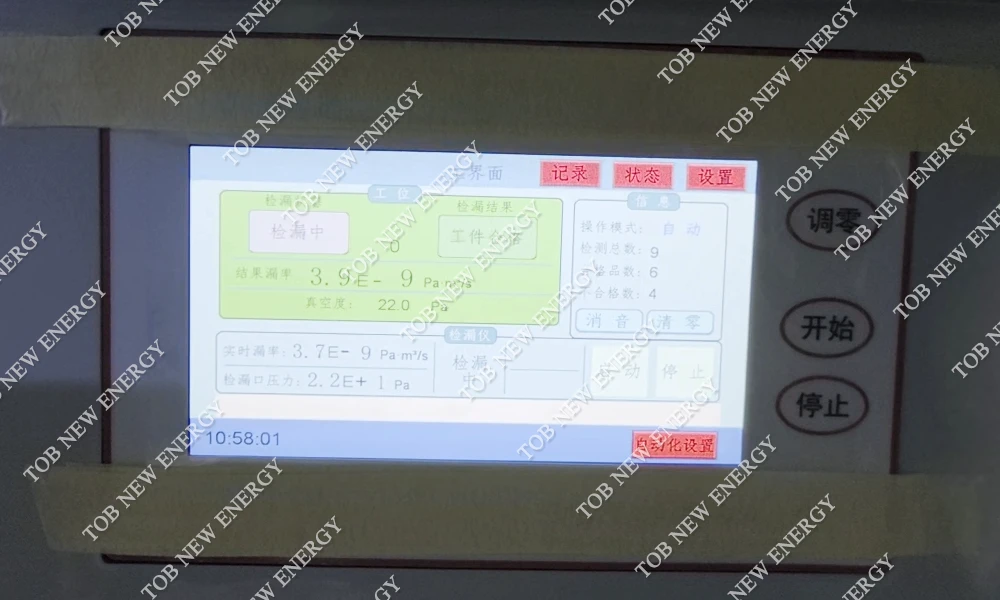

9. 디스플레이 인터페이스 대형 7.0인치 터치스크린 디스플레이로 조작 인터페이스가 명확하고 이해하기 쉽습니다.

10. 자동 알람 누설 측정, 소리 및 화면 알림 기능을 갖춘 비정격 누설률 설정, 알람 볼륨 설정 등

11. 직렬 포트 RS232 레벨 출력

12. 대용량 메모리, 10,000개 그룹의 테스트 결과를 저장할 수 있습니다.

13. USB 데이터 출력, 테스트 데이터를 U 디스크에 직접 쓸 수 있습니다.

14. 입력 및 출력 포인트가 풍부합니다.

15. 완벽한 제품 체인으로 다양한 제품 테스트 요구 사항을 충족하는 다양한 옵션 제공

16. 인증서를 통한 표준 누출 구멍의 제3자 교정

원칙

헬륨 질량 분석기는 질량 분석 원리에 따라 헬륨을 탐색 가스로 사용하여 제작된 기체 기밀성 검사 장비입니다. 질량 분석 원리는 그림에 나와 있습니다.

필라멘트에서 방출된 전자는 이온화 챔버에서 앞뒤로 진동하며 이온화 챔버 내의 가스와 검사 대상 부품의 누출 구멍을 통해 챔버로 들어오는 헬륨과 충돌하여 양이온으로 이온화되고, 이 양이온은 가속 전기장의 작용으로 자기장 내로 들어간 후 로렌츠힘의 작용으로 휘어져 호 모양의 궤도를 형성합니다.

서로 다른 질량의 이온은 자기장과 수신 슬릿을 통과하여 수신 극으로 이동하여 감지됩니다.

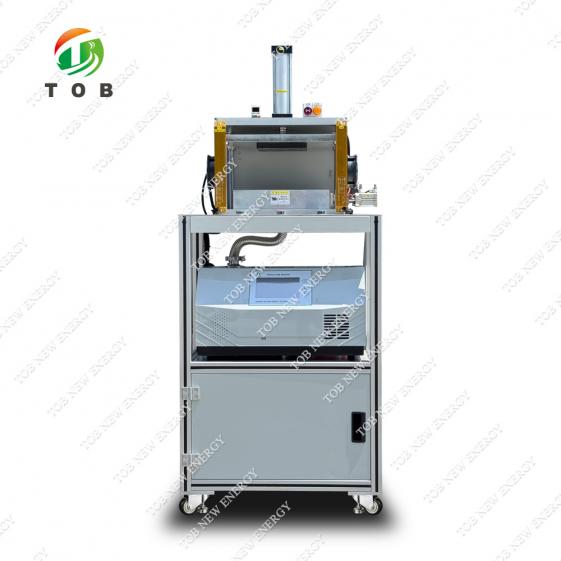

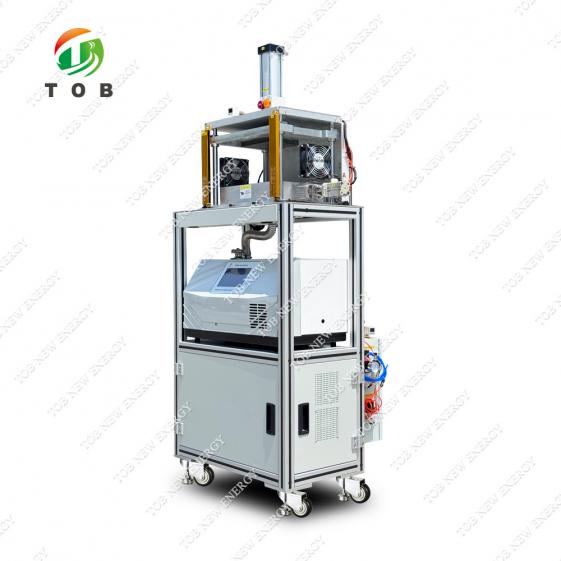

장비의 주요 부품:

1. 헬륨 질량 분석 누출 감지기: 호스트와 기계식 펌프 두 부분을 포함한 테스트 장비입니다.

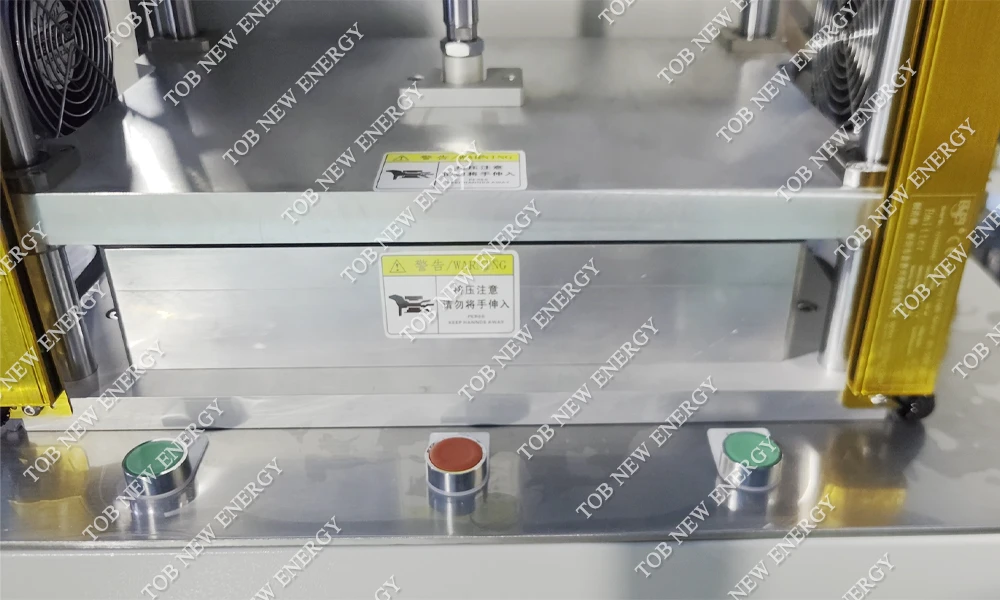

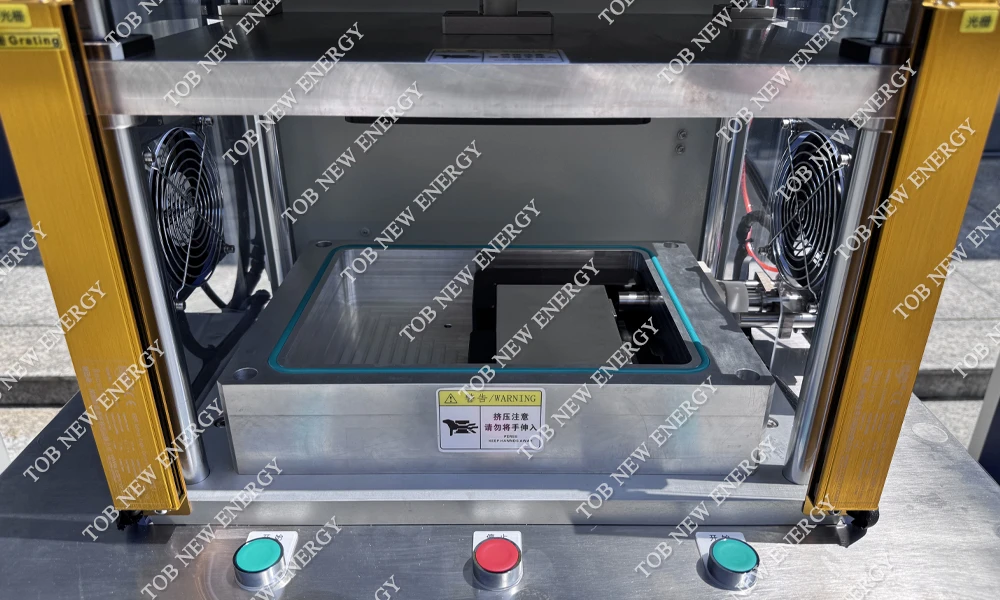

2. 누출 테스트 도구: 헬륨 충전 메커니즘, 챔버, 쉘 등이 포함됩니다.

3. 제어 시스템: 맞춤형 제어 시스템.

4. 랙: 누출 탐지기, 제어 시스템, 누출 탐지 도구 등이 놓이는 알루미늄 프레임입니다.

프로세스 작업 지침

1) 준비

장비의 전원 스위치를 켜고 압축 공기, 질소, 헬륨 공급 밸브를 엽니다. 장비 시동이 완료되면 감압 밸브 압력을 적정 압력으로 조정하고 준비합니다.

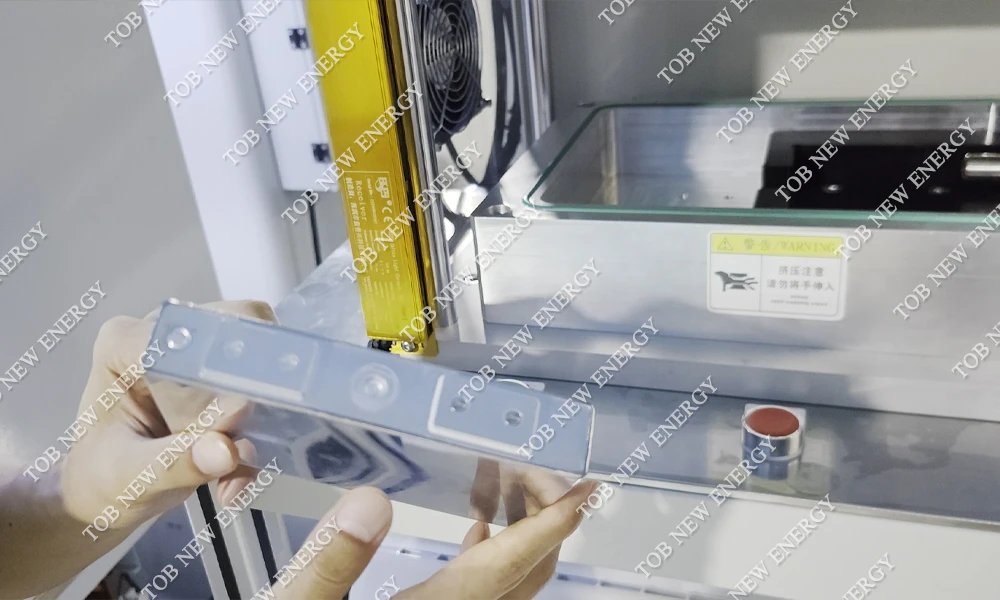

2) 배터리 위치

배터리 보드의 모양을 감지하여 평평한 모양이며 큰 실수가 없으며, 사각형 배터리는 위치 슬롯의 모양을 감지하여 도구에 배치되어 배터리가 배치됩니다.

3) 사전 샘플링 시작

누출 탐지기의 시작 버튼을 눌러 검사 프로세스를 시작합니다. 실린더가 배터리와 충전 포트를 누르면 누출 탐지 제어 프로그램이 시작 신호를 받고 누출 탐지기의 전단 펌프를 시작합니다. 누출 탐지 포트의 압력이 설정 시간 내에 설정 값에 도달하면 전단 펌핑이 성공하고 프로세스의 다음 단계로 들어갑니다. 누출 탐지 포트의 압력이 설정 시간 내에 설정 값에 도달하지 않으면 배터리가 제대로 배치되지 않았거나 배터리가 올바르게 배치되었지만 배터리에 큰 파손이 있음을 의미하며 이때 누출 탐지기가 경보를 울리고 직원에게 알립니다. 누출 탐지기가 경보를 울리고 직원에게 알립니다.

4) 사전 펌핑 실패

사전 샘플링에 실패하면, 담당자는 정지 버튼을 눌러 감지를 중단하거나, 시스템에서 자동으로 중지되도록 설정할 수 있습니다. 중지 후, 담당자는 상황을 확인하고 조치를 취합니다. 배터리가 손상되면 배터리가 부적합한 것으로 간주하여 새 배터리로 교체합니다. 배터리가 제대로 장착되지 않은 경우, 배터리를 다시 제대로 장착한 후 시작 버튼을 눌러 테스트를 시작합니다.

(5) 배기 및 헬륨 누출 감지

진공 후, 누출 감지기는 누출 감지를 위해 배터리 진공을 계속 진행하고, 시스템 헬륨 분사 밸브가 열려 헬륨 0-3S를 분사합니다(헬륨 분사 시간 설정 가능). 이때 사각형 배터리 내부는 헬륨으로 가득 차 있습니다. 제품에 누출 구멍이 생기면 헬륨 분자가 누출 구멍을 통해 진공 챔버로 누출됩니다. 누출 감지기는 누출 검사를 위해 진공 챔버를 펌핑합니다. 테스트는 통과하지만, 누출이 발생하면 경보를 발생시킵니다.

6) 시험 결과 피드백

누출 감지가 완료되면 누출 감지기의 정지 버튼을 수동으로 누릅니다(자동 정지 설정 가능). 실린더가 올라가고 시스템이 송풍 밸브를 열어 누출 감지기 베이스에 잔류하는 헬륨을 불어내고 동시에 팬이 열려 주변의 헬륨을 불어내어 다음 감지에 영향을 미치지 않도록 한 다음 배터리를 집어 올려 카테고리별로 분류하여 배치합니다.

테스트 프로세스 요구 사항

장비 액세서리 목록

작업 환경 요구 사항

작업 환경

1) 작동 온도: 5~40℃;

1) 습도 : ≤95%RH;

2) 전원 공급 장치: AC220V±10%, 50±2Hz;

3) 압축공기 : 공기압 0.5MPa-0.8MPa, 오일 함량 ≤ 0.01mg/m3, 먼지 입자 직경 ≤ 0.01μm, 압력 이슬점 -40℃;

4) 압축 공기 요구 사항: A 당사자는 압축 공기 파이프라인을 설치하고 장비가 배치된 작업장의 주요 파이프라인에 연결하며, 압축 공기 파이프라인은 공기원 인터페이스용으로 예약되어 있고 수동 볼 밸브가 있습니다. A 당사자는 장비 공기원 인터페이스에서 볼 밸브까지의 모든 공기 설비를 담당하고, B 당사자는 인터페이스 크기, 압력, 유량 및 구체적인 위치를 포함하여 공기원 인터페이스의 위치 정보를 장비에 제공합니다.

5) 질소 : 순도(V/V): 99%, 출구압력 ≥ 0.6MPa.

6) 헬륨 : 산업용 병입 헬륨(A사 제공)

실린더 모델: T40L, GB/T4844-2011 표준을 참조하세요.

충전 압력: 13.5±0.5MPa;

헬륨 순도(V/V): 99.99%.

7) 전원 요구 사항: 당사자 A는 장비가 배치된 작업장에 장비의 전체 전원 소켓을 예약하고 당사자 B는 인터페이스 크기와 전원 요구 사항을 포함하여 장비의 전원 인터페이스 위치를 제공합니다.

검사된 배터리 요구 사항:

1) 검사하는 배터리의 외부 표면과 내부에는 물, 기름, 기타 부식성 액체 및 가스, 금속 부스러기 및 기타 먼지가 없어야 합니다.

(2) 배터리 접촉 후 밀봉재에 의해 발생하는 엠보싱은 A사가 수락을 거부하는 사유가 될 수 없습니다. 엠보싱에 대한 요구 사항이 있는 경우 사전에 명시하고 검증해야 하며, 요구 사항을 충족한 후 후속 프로젝트 추진을 진행해야 합니다.

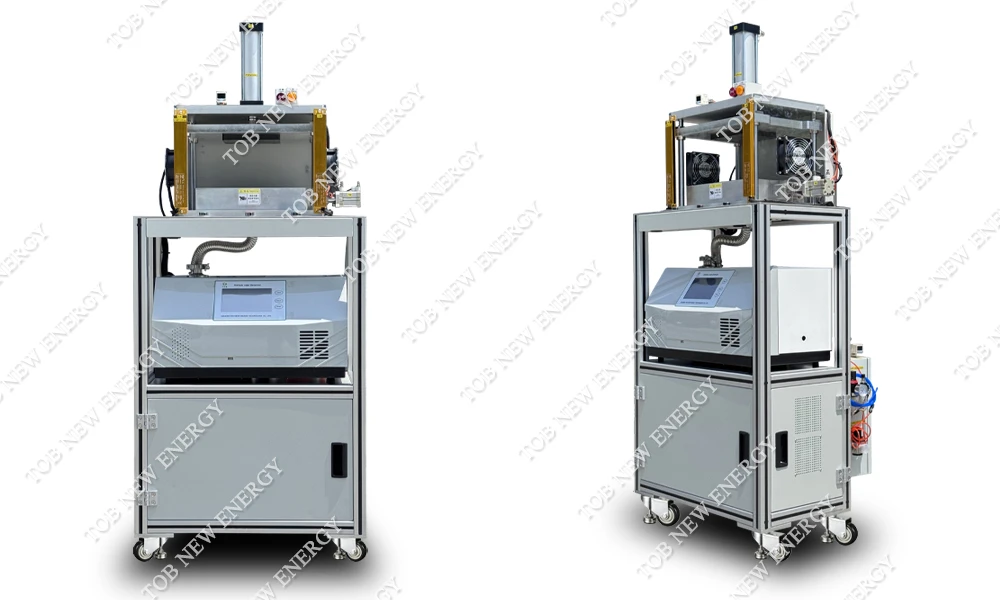

제품 디스플레이
