글러브박스용 이중 유성형 진공 믹서

글러브박스 작업을 위한 이중 유성 진공 믹서 - TOB-PVM-2L

2L 자켓형 이중 유성 믹서, 0.75kW 믹싱 및 1.5kW 분산, 기계가 불활성 글러브박스 내부에서 작동하도록 분리된 헤드 및 캐비닛 구조

제품 개요 및 이상적인 용도

TOB-PVM-2L은 글러브박스 내부에 설치하여 작동하도록 제작된 2L 용량의 이중 유성 진공 믹서입니다. 기계적으로는 캔틸레버 빔 구조를 가지고 있습니다. 유성 기어박스에 장착된 2개의 믹싱 샤프트, 2개의 고속 분산 샤프트, 그리고 1개의 월 스크레이퍼가 직경 180mm, 높이 130mm의 SUS304 용기 안으로 들어가 작동하며, 이 용기는 냉각수를 위한 자켓이 있고 -0.098 MPa까지의 진공 밀폐가 가능합니다. 믹싱 블레이드는 일체형으로 주조된 후 가공 및 연마 과정을 거치므로, 사양 표에 명시된 바닥 간격 2~4mm, 벽면 간격 2~5mm, 블레이드 간 간격 3~10mm를 단순한 권장 사양이 아닌 엄격한 공차로 유지할 수 있습니다.

이 기계를 벤치톱 유성 믹서와 구별 짓는 것은 용기 크기가 아니라 바로 분리형 구조입니다. 믹싱 헤드와 제어 캐비닛은 두 개의 별도 본체로 구성되어 있습니다. 헤드와 용기만 불활성 대기실 안으로 들어가고, 캐비닛은 밀폐된 공간 외부의 박스 아래 또는 옆 스탠드에 놓이며 벽을 통해 다시 연결됩니다. 이 단일 설계로 이 페이지에 언급된 글러브박스 운용의 주요 문제들이 대부분 해결됩니다. 전자 장치, 인버터(VFR) 및 이에서 발생하는 열은 박스 외부에 유지됩니다. 작업자는 씰을 해제하거나 포트에 손을 넣지 않고도 HMI를 조작할 수 있습니다. 또한 내부에 남는 기계의 크기는 640 x 450 x 780mm로 작아서 표준 단일 또는 듀얼 스테이션 박스 내부에서도 주변에 작업 공간을 충분히 확보할 수 있습니다.

이 기계가 벤치 위가 아니라 박스 내부에서 작동하기 때문에 특별히 채택된 세 가지 특징이 있습니다. 리프트는 수동식으로 컬럼 측면의 핸드휠로 구동되므로 벽을 통해 압축 공기 라인을 끌어올 필요가 없고 대기 중으로 누출될 수 있는 공압 부품이 없습니다. 글러브박스 내부가 어둡고 작업자가 뚜껑을 여는 가장 흔한 이유가 보이지 않는 슬러리를 확인하기 위한 것이기 때문에 헤드에 스포트라이트가 장착되어 있습니다. 그리고 냉각 자켓은 냉매 회로 대신 G1/2 포트를 통해 물로 작동하므로 벽을 통과하는 유틸리티는 물, 진공 및 전원뿐입니다.

믹싱 공정을 박스 내부에서 진행해야 하는 이유는 명확합니다. 일부 슬러리는 어떤 단계에서도 공기에 노출되어서는 안 되며, 혼합된 배치를 밀폐된 믹서에서 꺼내 셀로 이송하는 과정이 바로 공기에 노출되는 순간이기 때문입니다. 셀이 조립되는 것과 동일한 대기 환경에서 슬러리를 혼합, 탈기하고 진공 상태로 유지하면 이러한 이송 과정을 생략할 수 있습니다. 3L의 디자인 용량 대비 2L의 유효 용량은 3분의 2의 충전 비율을 제공하며, 이는 유성 믹서의 블레이드가 원활하게 이동하고 진공이 포집해야 하는 거품을 위한 헤드스페이스를 남겨두는 데 필요한 작업 범위입니다.

적합한 용도:

• 혼합과 코팅 또는 조립 사이에 배치가 공기에 노출될 수 없는 경우, 불활성 대기 하에서 슬러리 혼합 및 탈기
• 활물질, 전해액 또는 용매가 글러브박스 내부에서 전적으로 다뤄지는 전고체, 리튬-황 및 나트륨계 화학 시스템
• 믹서를 넣고 빼는 것이 아니라 박스 내부에 영구적으로 두고 사용해야 하는 실험실 및 파일럿 라인
• 단계별 속도 및 진공 프로파일이 필요하며, 공정 중 배치 온도를 유지하기 위해 자켓형 용기가 필요한 제형
• 유성 믹서를 설치할 수 있는 유일한 방법이 낮고 좁은 기계와 외부 캐비닛을 사용하는 것인 기존 박스 내 개조(레트로핏)

사양을 확인하기 전에 미리 짚어두어야 할 두 가지 경계 사항이 있습니다. 믹서는 글러브박스 없이 공급됩니다. 이 페이지의 도면에 있는 박스는 배치를 보여주기 위한 것이며, 인클로저가 필요한 경우 별도 품목으로 제공됩니다. 그중 단일 워크스테이션 실험실 장비 글러브 박스는 당사가 제작하는 가장 작은 버전입니다. 그리고 이것은 2L 개발 및 파일럿 장비입니다. 배치당 2L 용량이므로 동일한 혼합 원리를 30L 이상으로 적용할 수 있는 생산 라인에는 적합하지 않습니다. 두 제품 사이에는 분리형 캐비닛이 없는 동일 용량의 벤치형 모델이 있으므로, 공정이 박스에만 국한되지 않는다면 2L 실험실용 유성 진공 믹서가 더 직접적인 선택이며, 그보다 작은 규모의 초기 제형 작업에는 500ml 소형 이중 샤프트 믹서가 적합합니다.

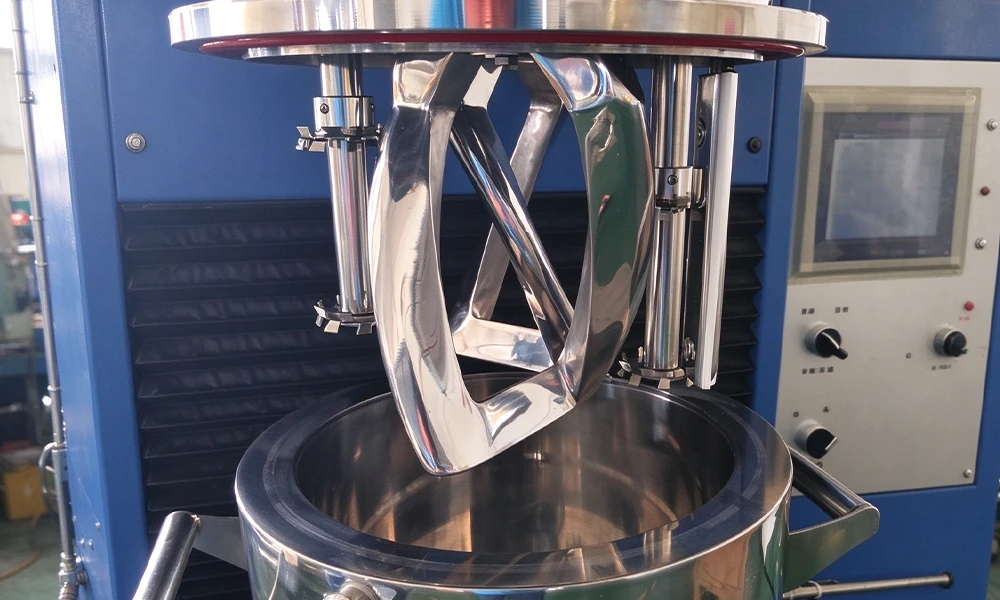

용기 위로 들어 올린 믹싱 헤드: 주조 프레임 블레이드, 플레이트가 있는 분산 샤프트, 오른쪽에 있는 PTFE 월 스크레이퍼, 그리고 두 개의 손잡이와 뚜껑 씰이 있는 용기.

글러브박스의 내부 높이와 포트 레이아웃을 알려주시면 기계 도입을 결정하기 전에 헤드 및 리프트 스트로크가 적합한지 확인해 드립니다.

전체 사양

아래 표는 반올림 없이 재현된 기계의 데이터시트입니다. 최대값으로 표시된 수치는 50Hz에서의 구동 한계이며, 작업 범위는 레시피에서 설정됩니다. 간격으로 표시된 값은 허용 오차 범위로 제공됩니다. 유성 믹서에서는 블레이드와 용기 사이의 간격이 배치가 제대로 혼합될지 아니면 으깨어질지를 결정하기 때문입니다.

1. 기계, 구동 및 진공

해당 표의 세 가지 수치는 내부적으로 구매자에게 질문을 받게 되는 항목이므로 서로 대조해 볼 가치가 있습니다. 9.47 m/s의 팁 속도는 3850 rpm에서의 47 mm 플레이트 산술 값으로, 고전단 수치입니다. 이는 응집체를 파쇄하는 요인이자 2 L 배치에서 분산 모터에 1.5 kW가 필요한 이유이기도 합니다. 두 개의 구동 장치가 총 3 kW 중 2.25 kW를 차지하고, 진공 펌프, 스포트라이트 및 제어 회로가 나머지를 차지하므로 이 기기는 일반 실험실용 콘센트보다는 단상 회로가 필요합니다. 220 V에서 3 kW는 약 14 A이므로 전용 16 A 공급 장치를 계획하십시오. 그리고 진공 수치는 대기압보다 -0.098 MPa 낮은 게이지 읽기 값입니다. 절대 압력 기준으로 이는 약 3 kPa 또는 해수면 기준 약 25 Torr이며 지역 대기압에 따라 달라지므로, 고도가 높은 지역의 장비는 동일한 게이지 수치라도 다른 절대 압력에 도달하게 됩니다.

2. 용기, 믹싱 헤드, 씰링 및 치수

용기는 글러브박스 선정 과정이 다시 한 번 드러나는 부분입니다. 지름 180 mm, 높이 130 mm에 손잡이 2개가 있어서 배치가 담긴 상태로 전실을 통과해 박스 밖으로 운반할 수 있으며, 이것이 실제로 2 L 슬러리가 기기 밖으로 나오는 방식입니다. 유효 용적은 3 L의 설계 용적 내에서 2 L이며, 이 비율은 의도된 것입니다. 유성 믹서는 블레이드가 이동하고 진공이 당겨지기 전에 거품이 팽창할 수 있는 여유 용적이 필요하므로, 설계 용적까지 가득 채워진 용기는 혼합이 불량해지고 탈포는 더욱 악화됩니다.

기기가 불활성 박스에 들어가는 경우 씰링 라인은 주의 깊게 읽어야 하는 부분입니다. 정적 씰은 실리콘, 불소고무 또는 니트릴이며 동적 씰은 불소고무와 결합된 실리콘 카바이드입니다. 진공 상태에서 샤프트 씰은 용기 내부의 대기와 외부 대기 사이의 유일한 통로이며, 외부 대기가 박스 자체일 때 샤프트 씰에서 미세 누출이 발생하면 단순히 진공이 손실되는 것에 그치지 않고 박스 대기를 배치 내부로 끌어들이게 됩니다. 이 기기에 립 씰 대신 세라믹 면 동적 씰이 적용되고 씰 세트가 표준 예비 부품 목록에 포함된 이유가 바로 여기에 있습니다.

3. 구성 자재

재킷과 두 샤프트 세트를 포함하여 슬러리에 닿는 모든 부품이 SUS304이므로, 젖는 경로는 분말 주입구부터 하부 배출구까지 하나의 스테인리스 계열로 이루어져 있습니다. 예외는 프레임과 베이스이며, 이는 Q235A입니다. 일반적인 실험실에서는 이것이 도장된 철제 프레임이므로 아무도 신경 쓰지 않지만, 밀폐된 상자 내부에서는 깨끗하게 유지하려는 대기 중에서 서서히 부식될 수 있는 기계의 유일한 부품이므로, 정비를 위해 상자를 열 때마다 도장 상태를 한 번 살펴보는 것이 좋습니다.

4. 포트 및 인터페이스

기계가 작기 때문에 포트 목록이 짧으며, 이는 박스 내에서 큰 장점입니다. 벽을 통과하는 모든 파이프는 누출 경로이자 대기가 외부에 노출되는 지점이기 때문입니다. 실제로 전체 목록은 다음 하위 섹션에서 다루는 네 가지 관통부로 귀결됩니다. 또한 2개의 DN50 사이트 글래스는 박스의 창이 아니라 용기의 일부라는 점에 유의하십시오. 이를 통해 작업자는 뚜껑이 닫히고 박스가 밀폐된 상태에서 와류와 거품의 소멸을 관찰할 수 있습니다.

5. 기계를 글러브박스에 맞추기

이 하위 섹션은 박스 소유자에게 전달해야 하는 내용입니다. 기계 데이터시트를 글러브박스 통합 시 실제로 제기되는 질문들로 변환해 주기 때문입니다. 이 수치 중 일부는 데이터시트에 있고 일부는 없으며, 없는 것들은 추정하는 대신 그에 맞춰 표시되어 있습니다.

이 행들 중 두 가지는 프로젝트의 성공 여부를 결정하며, 둘 다 데이터시트 값이 아닙니다. 첫 번째는 내부 높이입니다. 기계는 가만히 서 있을 때 높이가 780 mm이고 용기를 넣거나 빼기 전에 헤드가 올라가야 하므로, 박스는 기계 단독이 아니라 기계에 리프트 스트로크를 더한 높이를 수용할 수 있어야 합니다. 박스가 그보다 낮다면, 기계를 기울이는 것이 아니라 리프트를 박스 외부로 이동시키거나 더 짧은 컬럼을 지정하는 것이 해결책이며, 이 두 가지 모두 주문 후에 묻기보다 주문 전에 문의해 볼 가치가 있습니다. 두 번째는 중량 분배입니다. 절반은 박스 내부에 있고 절반은 외부에 있는 기계의 320 kg이라는 수치는, 박스 내부가 지탱하는 부분과 스탠드가 지탱하는 부분으로 분리되기 전까지는 토목 또는 프레임 엔지니어에게 아무런 의미도 갖지 못합니다.

압축 공기가 필요 없다는 점은 이 설계의 조용한 장점입니다. 공압식 리프트는 더 빠르고 작업자의 노력이 필요 없지만, 공압 실린더는 박스로 들어가는 공기 라인, 레귤레이터, 그리고 움직이는 씰을 의미하며, 불활성 분위기에서는 이들이 분위기가 새어나가거나 외부 대기가 들어올 수 있는 세 가지 추가 지점이 됩니다. 핸드휠에는 이러한 것들이 전혀 없으며, 배치당 2 L 용량에서 헤드는 손으로 돌려도 부담이 없을 정도로 가볍습니다.

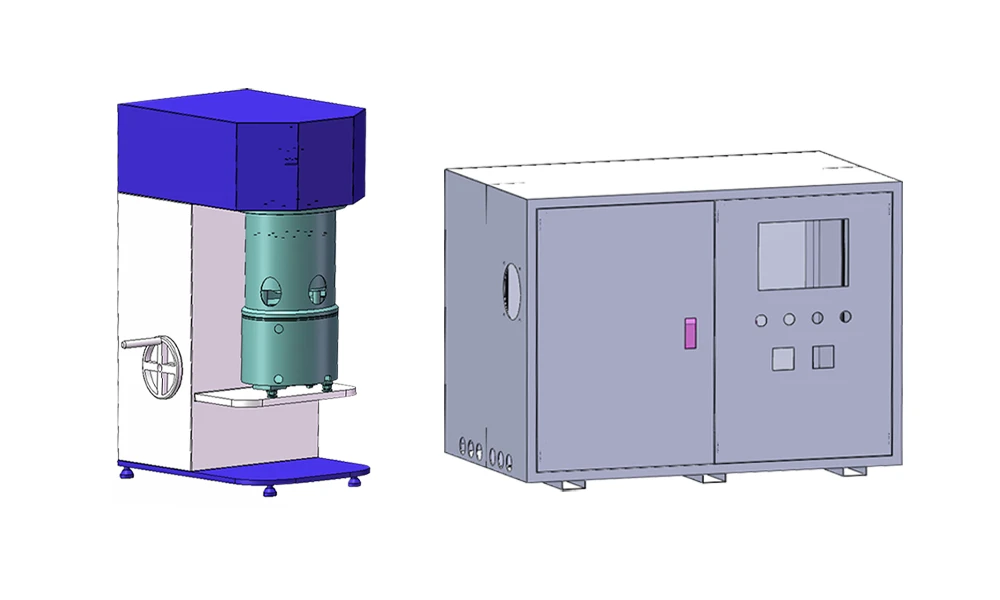

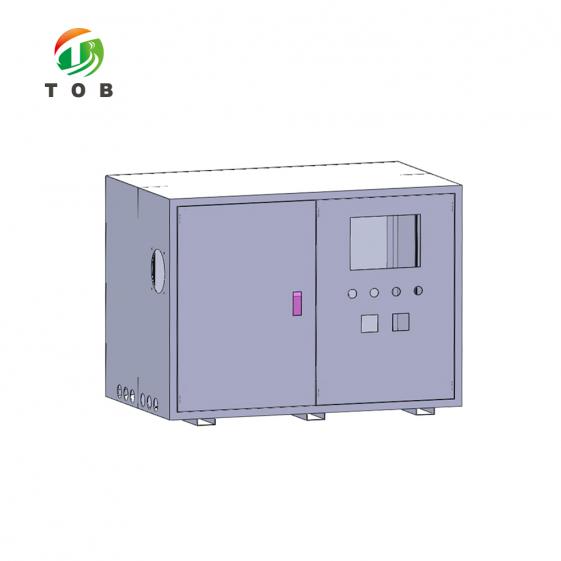

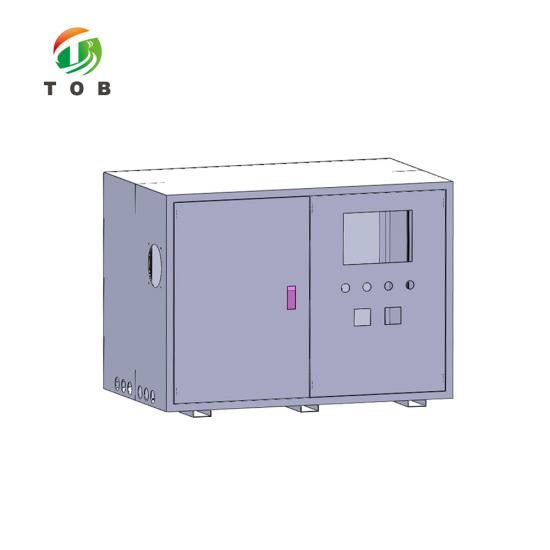

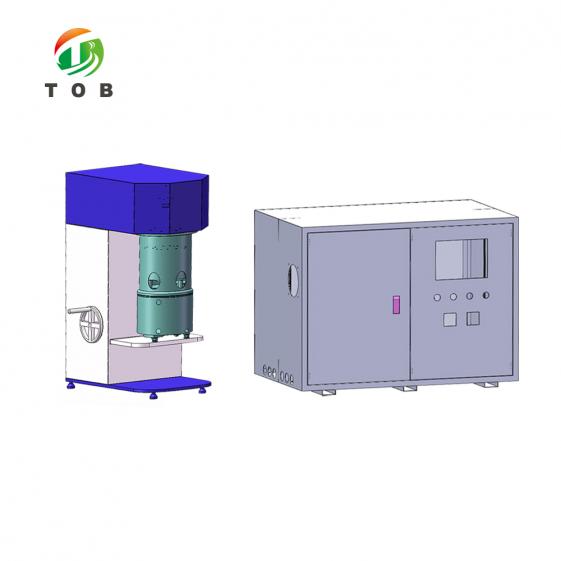

기계의 본체는 두 개의 독립된 유닛으로 구성됩니다. 수동 승하강 핸드휠이 있는 캔틸레버 혼합 헤드와 선반 위의 용기가 한 유닛이고, 오른쪽에 있는 것은 글러브박스 외부에 위치하는 독립형 제어 캐비닛입니다.

전기 및 기계 부품

부품 목록이 짧은데, 이는 실험실용 기계에서 장점입니다. 부품이 고장 났을 때 찾아야 할 공급업체가 줄어들고 보유해야 할 예비 부품 세트도 작아집니다. 박스 내부에서 기계의 작동 방식을 결정하는 두 가지 항목은 구동계와 씰이며, 둘 다 아래에 명시되어 있습니다.

글러브박스 안에서는 두 개의 열이 나머지보다 더 큰 하중을 받습니다. NSK 베어링은 분산 샤프트에 장착되어 있는데, 이 샤프트는 기계에서 유일하게 분당 3850회전(3850 rpm)으로 작동하는 부품이며, 소리가 나기 시작하는 베어링은 샤프트 씰에 측면 하중이 가해지기 시작했다는 첫 번째 신호입니다. 진공 펌프는 챔버 외부, 즉 레이아웃에 따라 박스 내부 또는 옆에 위치하는 유일한 부품이며, 그 배기 가스는 박스 내부가 아니라 외부로 배출되어야 하는데, 이는 슬러리에서 뽑아내는 것이 용매 증기이기 때문입니다. 두 가지 사항 모두 데이터시트에 나와 있지 않으며, 둘 다 설치 도면에 포함되어야 합니다.

2 L 유성 믹서가 글러브박스 내부에 있어야 하는 이유

글러브박스는 작업 부피가 작은 제어 분위기 공간이며, 전실(antechamber)을 통과하는 모든 물체는 퍼지 주기를 소모합니다. 이 단 하나의 사실이 이 기계의 설계 결정 대부분을 설명합니다. 박스 외부에서 혼합하는 경우, 슬러리는 밀폐된 용기 상태로 들어와 내부에서 열려 코팅 또는 조립 공정으로 이송되어야 하며, 빈 용기는 다시 밖으로 나가야 합니다. 이러한 각 단계는 수 시간 동안 건조해 둔 분위기 속으로 수증기와 산소가 유입될 수 있는 기회이며, 작업자는 오염이 발생하는 것을 눈으로 볼 수 없습니다.

박스 내부에서 혼합하면 배치(batch)가 경계선을 넘지 않습니다. 파우더는 병에 담겨 전실을 통해 들어가고, 용기는 제자리에 장착되어 혼합 및 탈기가 이루어지며, 슬러리는 동일한 분위기에서 곧바로 다음 단계로 이동합니다. 기계는 영구적으로 내부에 남아 있고 소모품만 벽을 통과합니다. 이것이 바로 이 기계를 트롤리에 실려 들어오는 표준 벤치 믹서가 아니라 글러브박스 전용 유닛으로 구매해야 하는 이유입니다. 가치는 혼합 동작 자체에 있는 것이 아니며(혼합 동작은 동일합니다), 혼합 동작이 씰의 내부에서 이루어질 수 있다는 사실에 있습니다.

2L 용량에서 그러한 방식을 실용적으로 만드는 요인은 유성 기어 기하학적 구조입니다. 180mm 용기의 단일 샤프트 교반기는 벽면에 정체층을 남기고 바닥에 더미를 형성하며, 벤치 위에서는 작업자가 주걱으로 이 두 가지 모두를 해결합니다. 박스 내부에서는 작업자가 3개의 장갑을 사용하고 작업 반경이 제한되어 있으므로, 용기 내부로 손을 뻗어 벽면을 긁어내는 작업은 정확히 장갑에 슬러리가 묻고 슬러리에 대기가 닿는 결과를 초래하는 유형의 작업입니다. PTFE 벽면 스크레이퍼는 유성 암과 함께 지속적으로 회전하며 기계적으로 그 작업을 수행하며, 2개의 교반 샤프트와 2개의 분산 샤프트가 있다는 것은 전체 2L 용량이 중앙에서 단순 교반되는 것이 아니라 구석구석 휩쓸린다는 것을 의미합니다.

진공은 세 번째 이유이며, 용기가 박스 내부에 있을 때 변화하는 요인입니다. 밀폐된 용기에서의 탈포는 항상 유용합니다. 기포가 가득 찬 슬러리는 핀홀까지 코팅되고 핀홀은 자체 배출 지점이 되기 때문입니다. 박스 내부에서 달라지는 점은 가스가 이동하는 위치입니다. 펌프가 거품을 아래로 끌어내리고 증기를 배출하며, 해당 배출물이 박스 내부로 배출되면 방금 제거한 용매가 보호하고자 했던 대기 중으로 들어가게 됩니다. 배출구를 외부로 라우팅하면 진공 시스템이 박스에 대항하는 것이 아니라 박스를 위해 작동하게 됩니다. 이는 기계적 결정이 아니라 배관 결정이지만, 사람들이 잊어버리는 부분입니다.

캐비닛을 외부에 두는 것이 네 번째입니다. 가변 주파수 드라이브와 제어 변압기는 믹싱 설정에서 가장 따뜻한 두 가지 부품이며, 밀폐된 박스는 유한한 냉각 용량을 가지는데, 대개 수로 회로와 소형 열교환기입니다. 드라이브를 내부에 넣으면 박스가 공정 대신 기기의 전자에 해당 용량의 일부를 소비하게 되고, 작업자는 외부에 있을 수 있었던 화면에 접근하기 위해 포트를 열어야 합니다. 이러한 분리는 또한 전기적 결함이 박스 외부에서 해결됨을 의미하며, 이는 열적 논거만큼이나 유지보수 논거이기도 합니다.

기계가 하지 않는 일은 박스를 작동시키는 것이 아닙니다. 대기를 건조시키지 않고, 이미 탈출한 용매 증기를 제거하지 않으며, 세척 문제를 해결하지 않습니다. 배치 간 세척은 박스 내 믹싱에서 가장 매력적이지 않은 부분입니다. 정화기가 처리할 수 없는 용매 부하를 유발하지 않고 용기와 블레이드를 세척해야 하며, 이는 보통 사용자의 박스 사양이 이미 허용하는 용매와 첫 번째 실패 후가 아니라 첫 번째 배치 전에 작성된 세척 루틴을 의미합니다. 믹싱을 위해 기계를 구매하고, 세척은 별도로 계획하십시오.

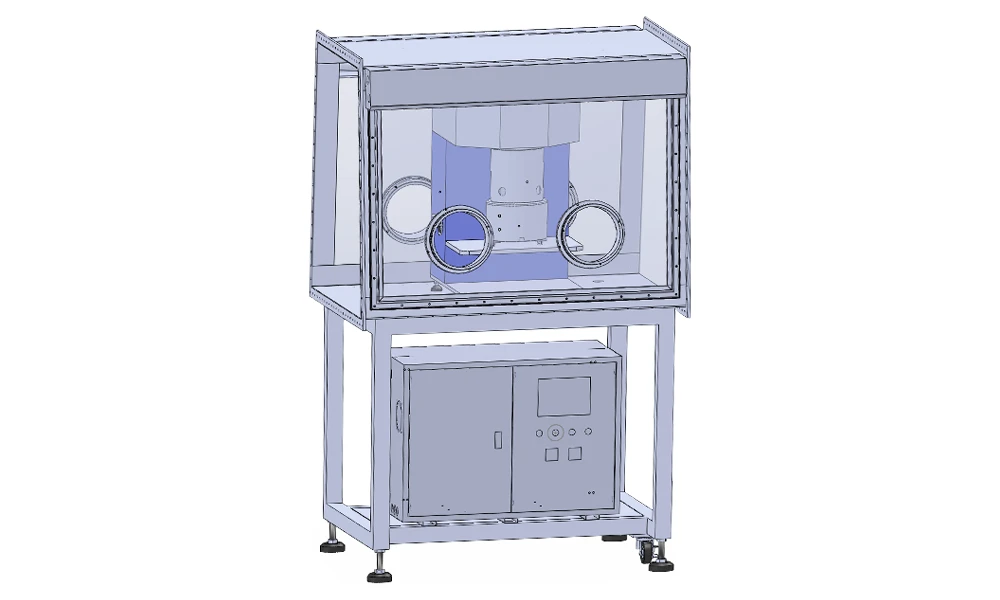

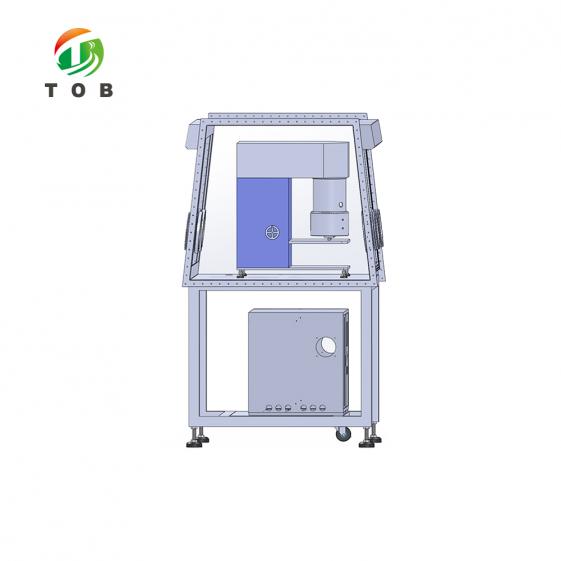

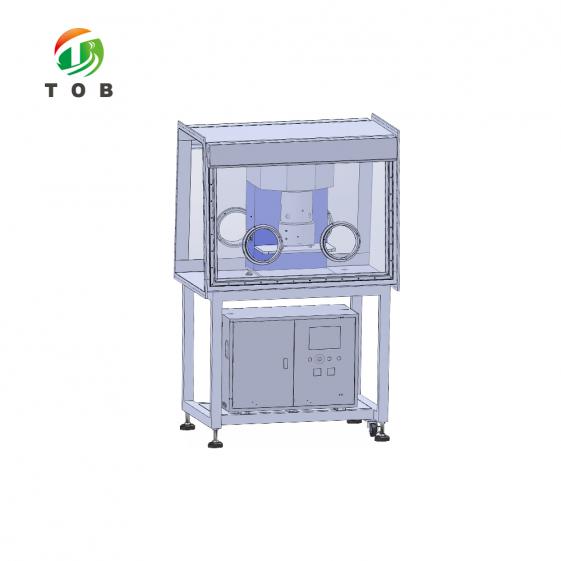

작업 배치: 믹싱 헤드와 용기는 장갑 포트 뒤의 밀폐된 박스 내부에 위치하고, 제어 캐비닛은 그 아래 프레임에 위치하여 대기와 격리됩니다.

주요 엔지니어링 특성

• 분리형 헤드 및 캐비닛. 믹싱 헤드와 용기만 640 x 450 x 780 mm 크기로 박스 내부로 들어갑니다. 드라이브, PLC, HMI 및 그 열은 외부에 유지되며, 이것이 글러브박스 안에 '들어갈 수 있는' 믹서와 그 안에서 실제로 '존재할 수 있는' 믹서의 차이입니다.
• 수동 리프트, 압축 공기 없음. 헤드는 컬럼의 핸드휠에 의해 상승하며, 기계의 모든 밸브는 수동으로 작동합니다. 공압 부품이 박스 벽을 통과할 필요가 없으므로, 벽의 관통부가 하나 줄어들고 대기의 누출 경로도 하나 줄어듭니다.
• 헤드에 장착된 스포트라이트. 글러브박스 내부는 어두우며, 내부 조명이 없는 대안은 내부를 보기 위해 박스를 여는 것입니다. 조명을 통해 작업자는 씰이 손상되지 않은 상태에서 포트와 DN50 시야창을 통해 배치를 관찰할 수 있습니다.
• 냉매 회로가 아닌 워터 자켓. 데이터시트상 단열이 필요 없는 SUS304 자켓의 G1/2 입출구. 벽을 통과하는 유틸리티는 물, 진공 및 전원뿐이며 그 외에는 없습니다.
• 세라믹 면 동적 씰. 회전 샤프트의 불소고무에 대항하는 SiC-S, 그리고 실리콘, 불소고무 또는 니트릴 정적 씰. 진공 상태에서 샤프트 씰은 용기와 박스 대기 사이의 유일한 경로이므로, 누출로 인해 진공을 잃을지 배치를 잃을지를 결정하는 부품입니다.
• 명시된 간격을 갖춘 주조 및 가공 블레이드. 트위스트 프레임 블레이드는 일체형으로 주조된 후 가공 및 연마되며, 이것이 바닥까지 2~4mm, 벽까지 2~5mm, 블레이드 간 3~10mm의 수치를 의도의 설명이 아니라 직접 검사할 수 있는 값으로 만듭니다.
• 3 L 설계 용량 내에서 2 L 유효 용량. 2/3의 충전 비율은 유성 암이 이동할 공간을 남겨두고 진공이 꺼지기 전에 거품이 상승할 수 있는 여유를 줍니다. 설계 용량까지 가득 채워 작동하는 용인은 벽면에서만 혼합되고 탈포가 불량하게 이루어지며, 진공 시간을 아무리 늘려도 해결되지 않습니다.

작동 권장 사항, 유지보수 및 안전

1. 박스 내부 로딩, 구동 및 언로딩

헤드가 올라간 상태에서 선반 위의 용기에 재료를 투입한 다음, 뚜껑이 용기에 안착되고 씰이 압축될 때까지 핸드휠로 헤드를 내립니다. 가능하면 뚜껑을 들어 올려 뚜껑을 여는 방식 대신 DN50 퀵 오픈 인렛을 통해 분말을 투입하십시오. 뚜껑을 열 때마다 박스 대기의 부피가 용기와 교환되기 때문입니다. 동일한 개구부를 통해 액체를 추가하거나, 레시피에 분말을 먼저 적셔야 하는 경우 뚜껑의 포트를 통해 추가하십시오.

용기가 닫힌 후에만 믹싱을 시작하십시오. 이는 작업자의 재량이 아니라 인터록에 의해 강제됩니다. 단계별로 레시피를 실행하십시오: 젖음과 균질화를 위한 저속 유성 회전, 응집체를 깨기 위한 고속 분산, 그 후 거품을 가라앉히기 위한 감속 상태의 진공. 시계 대신 두 개의 DN50 시야창을 주시하십시오. 거품 상승이 멈추는 시점은 데이터시트가 아니라 슬러리의 특성에 따르기 때문입니다. 헤드를 올리기 전에 벤트 밸브를 통해 진공을 해제하십시오. 여전히 진공 상태인 용기에서 헤드를 들어 올리면 뚜껑, 개스킷 및 손이 손상될 수 있습니다.

2. 유지보수 항목 및 예비 부품

데이터시트에는 서비스 주기가 명시되어 있지 않으며 임의로 정하는 것도 옳지 않습니다. 글러브박스 믹서의 듀티 사이클은 주당 1회 배치에서 하루 여러 번까지 다양하며, 씰의 수명은 캘린더가 아니라 용매와 고형물에 따라 달라지기 때문입니다. 말할 수 있는 것은 마모되는 순서입니다. 동적 샤프트 씰은 진공과 회전을 모두 겪으므로 가장 먼저 마모됩니다. PTFE 스크레이퍼 블레이드는 스테인리스 스틸에 맞닿아 작동하는 부드러운 소재이므로 그 다음에 마모됩니다. 그다음은 구동 벨트, 그리고 분산 샤프트 베어링입니다. 자신의 사용 환경에 따라 자체 주기를 설정하고 해당 순서대로 검사하십시오.

한 가지 유지보수 포인트는 기계라기보다는 설치 환경과 관련이 있습니다. 바로 진공 펌프입니다. 이 펌프는 용기 외부에, 그리고 레이아웃에 따라 박스 외부에도 위치하며, 그 배출구는 박스가 공기를 끌어오는 실내로 배출되는 대신 박스에서 멀리 파이프 처리되어야 합니다. 펌프 제조업체의 일정에 따라 서비스를 제공하고 동시에 배출 라인에 용매 응축물이 있는지 확인하십시오. 막힌 배출구는 진공 문제를 박스 내 용매 문제로 바꾸어 놓기 때문입니다.

3. 안전 보호

• 제어 판넬의 비상 정지 기능으로, 눌렀을 때 기계를 즉시 정지시킵니다.
• 모터 및 가변 주파수 드라이브의 과전류 및 과부하 보호
• 상단 및 하단 용기 본체가 닫혀야만 믹싱을 시작할 수 있으므로, 작업자가 아니라 인터록이 틈새를 보호합니다.

비상 정지 버튼이 캐비닛에 있으므로 박스 외부에 위치합니다. 이는 올바른 위치인 동시에 분리형 디자인의 유일한 인체공학적 타협점입니다. 글러브 포트에 서 있는 작업자는 이를 누르기 위해 캐비닛 쪽으로 걸어가야 합니다. 위험성 평가에 따라 포트 손 닿는 거리에 정지 버튼이 필요한 경우, 동일한 회로에 배선된 두 번째 스테이션이 해결책이며, 이는 사후 개조가 아니라 주문 시 함께 견적을 내야 하는 변경 사항입니다.

4. 표준 액세서리 및 문서

글러브 박스 설치 시 다른 항목보다 더 중요한 항목이 두 가지 있습니다. 예비 씰 세트는 첫 번째 배치 작업을 시작하기 전에 서랍에 구비해 두는 것이 좋습니다. 뚜껑 씰 누출은 진공 믹서가 유지력을 잃는 가장 흔한 원인이며, 박스가 열려 있는 동안에는 기계에 접근할 수 없기 때문입니다. 5m 3심 리드선은 캐비닛에서 헤드까지의 배선용으로 제공되는 표준 길이입니다. 캐비닛이 박스에서 이보다 더 멀리 떨어진 곳에 위치한다면, 불활성 분위기 실험실에서 일반적으로 다시 단말 처리해야 하는 부속품이 아니라 표준 공급품의 일부이므로 주문 시 미리 알려주시기 바랍니다.

엔지니어링 FAQ

Q: 제 글러브 박스 안에 들어갈까요?

박스 내부에 들어가는 기계의 크기는 길이 640 mm, 너비 450 mm, 높이 780 mm입니다. 실제로 결정을 좌우하는 숫자는 780 mm가 아니라 780 mm에 리프트 스트로크를 더한 값입니다. 용기가 들어가거나 나올 때 헤드가 상승해야 하는데, 리프트 스트로크는 데이터 시트에 기재되어 있지 않기 때문입니다. 내부 여유 높이, 내부 너비 및 포트 위치를 보내주시면 데이터 시트만이 아니라 도면에 대조하여 설치 가능 여부를 확인해 드리겠습니다. 박스가 낮을 경우 리프트를 다르게 구성할 수 있지만, 이는 주문 전에 변경해야 하는 사항입니다.

Q: 기계에 압축 공기나 박스 내부 가스 라인이 필요합니까?

아니요. 리프트는 수동이며 진공 밸브 및 통풍 밸브를 포함하여 기계의 모든 밸브는 수동으로 작동됩니다. 공급 라인에 공압 액추에이터나 공기 조절기는 없습니다. 벽을 통과하는 것은 단상 전원 회로 하나, 냉각수 유입 및 유출구, 그리고 진공 라인뿐이며, 목록이 짧고 각 항목은 제어식 연결이 아니라 단순한 기계적 연결입니다.

Q: 진공 펌프가 슬러리에서 뽑아낸 증기는 어디로 가나요?

펌프 배기구로 배출됩니다. 이것이 바로 배기구를 박스 내부가 아닌 박스가 공기를 끌어오는 실외 방향으로 배출되도록 유도해야 하는 이유입니다. 펌프가 제거하는 것은 용기에서 나온 용매 증기와 공기이며, 이를 밀폐된 박스 안에서 배출하면 진공을 통해 제거하려던 것의 일부가 다시 유입되는 셈이 됩니다. 많은 설치 작업에서는 펌프 오일에 용매가 들어가는 것을 방지하기 위해 펌프 앞쪽 라인에 콜드 트랩이나 응축기를 설치합니다. 이는 귀하의 판단과 장비에 따른 것이지만, 배기 경로는 설치 도면 단계에서 확정하는 것이 좋습니다.

Q: 제어 캐비닛을 제공된 리드선보다 더 멀리 배치할 수 있습니까?

표준 공급품에는 캐비닛과 헤드 사이에 5m 3심 리드선 1개가 포함되어 있으므로, 해당 거리 내에 캐비닛을 배치하는 경우 추가적인 조치가 필요하지 않습니다. 레이아웃상 캐비닛을 서비스 복도나 박스 반대편에 배치해야 하는 경우 주문 시 거리를 알려주십시오. 리드선 길이는 제작 과정의 일부이며, 나중에 연장하려면 불활성 분위기 실험실 내부에서 케이블 단말을 다시 처리해야 하는데, 이는 미루어지기 쉬운 작업입니다.

Q: 점도 제한이 있습니까? 그리고 현실적인 배치 용량은 어느 정도인가요?

데이터 시트에는 점도 제한이 명시되어 있지 않으므로 임의로 정하지 않습니다. 명시된 사양은 구동부로, 유성 샤프트의 경우 최대 70rpm 회전 및 112rpm 샤프트 속도에서 0.75kW, 분산 샤프트의 경우 최대 3850rpm 및 9.47m/s 팁 속도에서 1.5kW입니다. 이는 2L 배치에 적용되는 고전단 분산 구동부로, 기계가 희석된 슬러리가 아닌 고형분이 포함된 슬러리를 처리할 수 있는 이유입니다. 현실적인 배치 용량은 3L 설계 용량에는 못 미치는 2L 유효 용량까지이며, 배합이 유난히 뻣뻣한 경우 전력 수치를 비교하기보다 샘플을 보내 테스트를 의뢰하는 것이 정직한 답변입니다.

Q: 글러브 박스가 포함되어 있습니까?

아니요. 믹서는 기계 자체이며, 도면의 박스는 배치를 설명하기 위해 표시된 것이고 해당 도면의 프레임은 믹서가 아니라 설치 구조물의 일부입니다. 두 가지 모두 필요한 경우 별도의 두 가지 품목으로 견적이 제공되며, 리프트 스트로크와 캐비닛 위치가 고정되면 기계 주변으로 박스 크기를 맞출 수 있습니다. 이미 도착한 기계 주변에 박스를 나중에 개조하는 것보다 함께 구매하는 것이 더 쉽습니다.

마지막으로 알아둘 점은 설계상 박스가 필수가 아니라는 것입니다. 공정이 불활성 분위기로 제한되지 않는 경우 기계는 벤치탑 믹서로 작동하며, 분할형 캐비닛은 필수 조건이 아니라 단순히 편의를 위한 것입니다. 글러브 박스는 이 버전이 존재하는 이유일 뿐, 사용처를 제한하는 요인이 아닙니다.

글러브 박스 내부 도면과 실행하고자 하는 배치 정보를 보내주시면, 기계 제작 전에 설치 적합성, 리프트 스트로크 및 캐비닛 위치를 확인해 드리겠습니다.

이메일: tob.amy@tobmachine.com | 전화 / WhatsApp: +86 181 2071 5609

검토자: Science Wang, 식스 시그마 블랙 벨트, 배터리 라인즈 | 최종 업데이트: 2026-10-30
