CR2016, CR2032, CR2325, CR2450용 8채널 코인 셀 테스트 보드

CR2016, CR2032, CR2325, CR2450 코인 셀용 8채널 테스트 보드 - TOB-BC-8

폴리프로필렌 홀더 하나에 8개의 독립적인 채널이 있습니다. 테스트 케이블과 악어 클립은 별도로 주문해야 합니다.

TOB-BC-8의 기능은 무엇인가요?

TOB-BC-8은 8개의 코인 셀을 장착할 수 있으며, 8개의 연결 단자를 동시에 다채널 테스터에 연결합니다. 각 위치에는 셀 하나씩 장착할 수 있으며, 홀더에 셀을 고정하는 방식이라 장착 및 탈착이 간편합니다. 덕분에 한 번에 여러 개의 셀을 장착하는 작업이 용이합니다. 최대 직경 25mm의 셀까지 장착 가능하므로, 코인 셀 실험실에서 가장 많이 사용하는 CR2016, CR2032, CR2325, CR2450 등의 크기를 모두 하나의 보드에 장착할 수 있습니다.

8개의 채널은 독립적으로 작동합니다. 한 위치에서 셀을 로드, 제거 또는 교체하더라도 다른 위치에서 이미 실행 중인 테스트는 중단되지 않습니다.

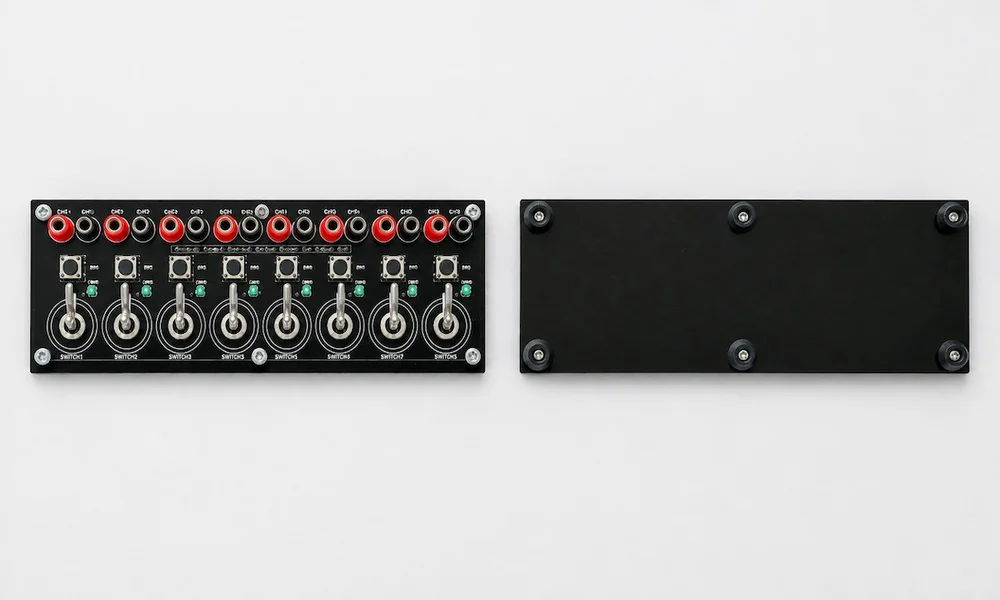

TOB-BC-8 보드의 앞면과 뒷면 모습입니다.

명세서

기본 패키지 구성품은 무엇인가요?

기본 구성품은 테스트 보드입니다. 테스트 케이블과 악어 클립은 포함되어 있지 않으며 별도로 주문해야 합니다.

이는 케이블 부족 때문이 아니라 의도적인 분리입니다. 모든 케이블의 기판 쪽은 동일한 4mm 바나나 플러그이지만, 테스터 쪽은 다릅니다. TOB 테스터를 사용하는 실험실에서는 4핀 베이오넷 케이블이 필요하고, 타사 사이클러에 기판을 연결하는 실험실에서는 악어 클립 케이블이 필요합니다. 두 종류 모두 보내드리면 둘 중 하나는 서랍 속에 처박히게 될 것입니다. 다음 섹션에서 사용하시는 테스터에 맞는 케이블을 선택하세요.

테스트 케이블과 클립은 별도로 주문해야 합니다.

보드용 케이블은 두 종류가 있으며, 각각 별도 품목입니다. 두 케이블 모두 보드 쪽에 4mm 바나나 플러그가 달려 있어, 보드에 있는 지름 약 4mm의 원형 소켓 8개에 모두 사용할 수 있습니다. 차이점은 테스터 쪽 끝부분에 있습니다.

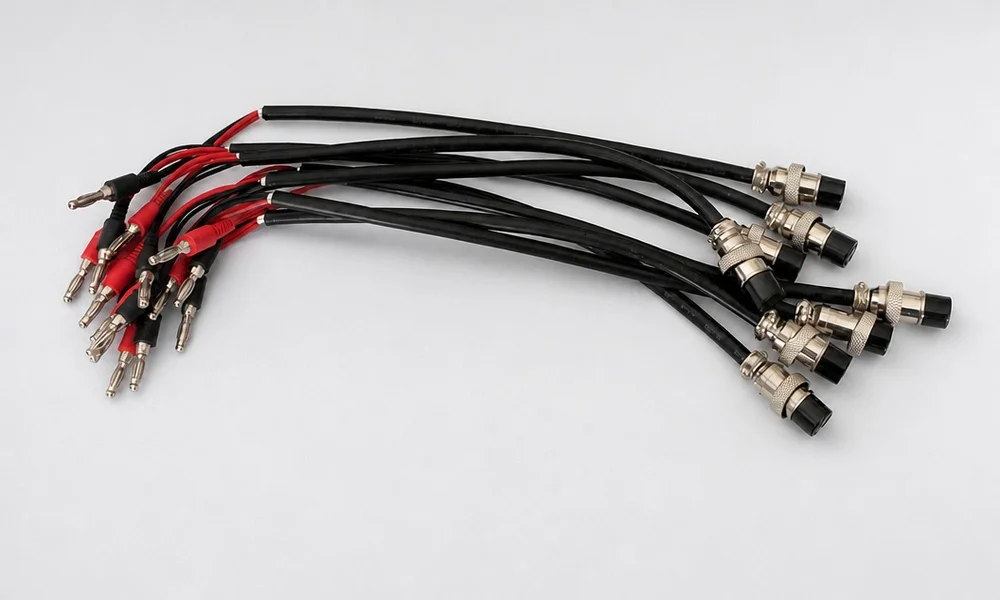

4핀 베이오넷 케이블: 보드 쪽에는 바나나 플러그, 테스터 쪽에는 베이오넷 플러그가 있습니다.

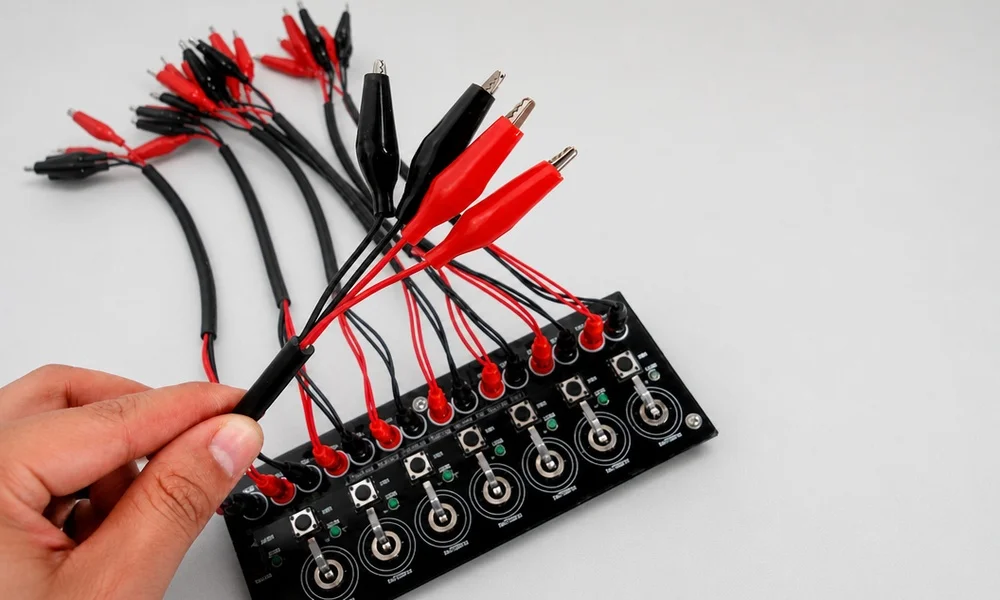

악어 클립 케이블은 타사 테스터의 나사 단자 또는 노출된 단자를 고정하는 4개의 클램프가 있습니다.

케이블의 최대 전선 직경은 4.2mm입니다. 주문 시 테스터 모델을 알려주시거나 커넥터 사진을 보내주세요. 보드 쪽 끝은 고정되어 있으므로 테스터 쪽 끝만 일치시키면 되며, 케이블 발송 전에 이 부분을 맞춰드립니다.

이 네 개의 클램프는 의도적으로 두 가지 크기로 제작되었습니다. 전압 감지는 작은 클램프 쌍을 통해, 전류 감지는 큰 클램프 쌍을 통해 이루어지므로, 이 클립 세트는 당사 제품뿐만 아니라 다른 제조업체의 테스터와도 호환됩니다.

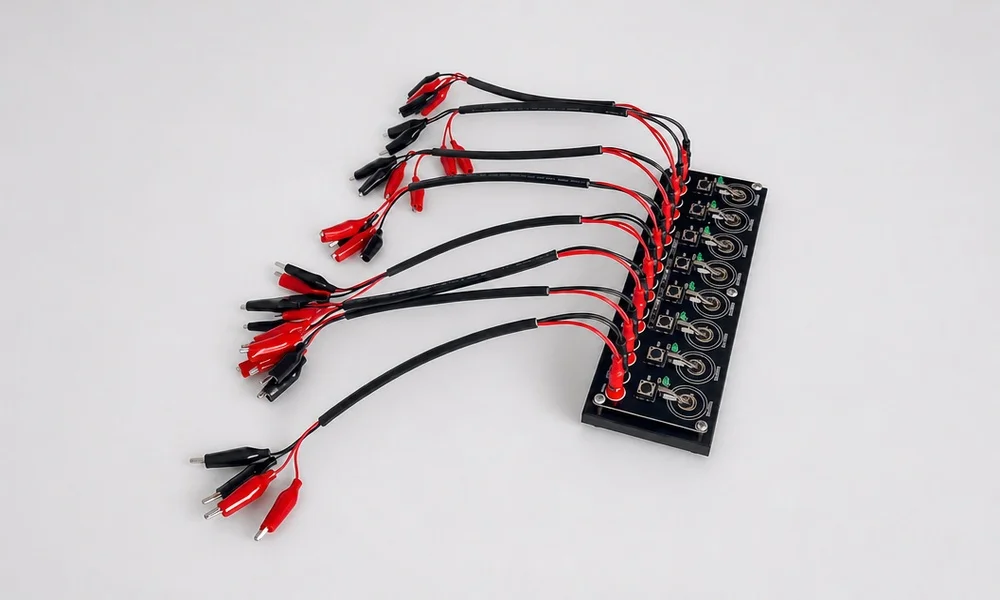

4선식 악어 클립 리드가 모두 장착된 보드.

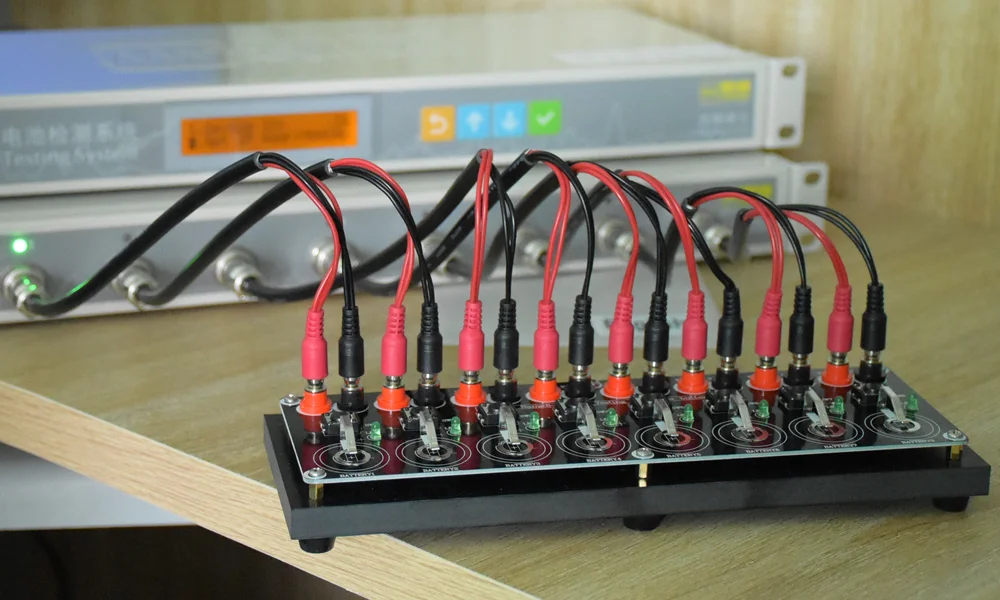

보드와 테스터는 4핀 베이오넷 케이블로 연결되어 있으며, 이것이 바로 베이오넷 옵션을 구매하는 이유입니다.

작동 시작 전 극성 확인

이 보드에는 극성 검사 기능이 내장되어 있습니다. 전지를 장착하고 검사 버튼을 누르면 전지가 올바른 방향으로 장착되었을 때 표시등이 켜집니다. 극성이 반대로 장착된 전지는 테스트 회로를 연결하기 전에 검사 단계에서 감지되므로, 테스트가 완료된 후 데이터를 폐기해야 하는 상황을 방지할 수 있습니다.

테스트 환경에서 보드의 위치

이 보드는 수동형입니다. 셀을 고정하고 연결을 담당하므로, 작동 방식은 뒤에 있는 테스터에 따라 달라집니다. 테스터를 동시에 선택하는 경우, 다음과 같은 제품군이 있습니다.TOB-5V10mA 코인 셀 테스터그리고TOB-CT-4008Q-5V100mA-HWX 4단계 5V100mA 코인 셀 테스터구매하시는 제품의 이름을 말씀해 주시면, 해당 제품에 맞는 테스터기가 케이블과 함께 배송됩니다.

테스터들이 한 장소에 머무를 경우,TOB-MPJ-19-MA-5 코인 셀 테스터용 이동식 랙벤치에 보관하지 않고 여러 개를 비워둡니다. 온도 조절이 필요한 실험의 경우,배터리 테스트용 TOB-HW-200-160CH 항온 챔버챔버가 동일한 범위 내에 있습니까?

자주 묻는 질문

케이블도 보드에 포함되어 있나요?

아니요. 기본 패키지에는 테스트 보드만 포함되어 있습니다. 테스트 케이블과 악어 클립은 별도 품목입니다. TOB 테스터와 타사 사이클러의 테스터 단자 부분이 다르기 때문입니다. 주문 시 테스터 모델을 알려주시면 해당 모델에 맞는 케이블을 제공해 드립니다.

제가 이미 가지고 있는 케이블을 사용해도 될까요?

전선 끝이 4mm 바나나 플러그라면 기판 쪽에 연결할 수 있습니다. 기판에 있는 8개의 소켓은 지름이 약 4mm이고 최대 4.2mm 굵기의 전선을 사용할 수 있습니다. 반대쪽 끝은 테스터기와만 호환되면 되므로 기존에 사용하던 전선을 그대로 사용하는 경우가 많습니다.

어떤 동전 충전기가 호환되나요?

지름 최대 25mm의 모든 코인형 건전지를 사용할 수 있습니다. CR2016, CR2032, CR2325, CR2450 건전지는 모두 동일한 위치에 장착되므로, 크기가 다른 건전지를 혼합하여 사용할 경우에도 별도의 기판이 필요하지 않습니다.

8개 채널이 서로 간섭을 일으키나요?

아니요. 8개의 채널은 독립적으로 작동하므로 한 위치에서 셀을 로드, 제거 또는 교체해도 다른 위치에서 이미 실행 중인 테스트는 중단되지 않습니다.

다른 제조업체의 테스터와 호환되나요?

악어 클립 케이블은 바로 그런 용도로 사용됩니다. 전압용 작은 클립 두 개와 전류용 큰 클립 두 개, 총 네 개의 클립이 다른 제조사의 테스터에서 볼 수 있는 나사 단자나 노출된 단자를 단단히 고정합니다. 보드 쪽 끝은 총검형 케이블과 동일한 바나나 플러그입니다.

셀이 올바른 방향으로 배열되어 있는지 어떻게 확인할 수 있나요?

확인 버튼을 누르십시오. 내장된 극성 표시등은 셀이 올바르게 장착되면 켜지며, 채널을 테스트에 연결하기 전에 켜집니다.

케이블이 포함된 보드 주문

보드 개수, 보드를 연결할 테스터기 종류, 그리고 4핀 베이오넷 케이블 또는 악어 클립 케이블 중 어떤 것을 원하시는지 세 가지를 보내주시면 한 번에 견적을 내드리겠습니다. 테스터기가 TOB 타입이 아닌 경우, 단자 사진을 보내주시면 어떤 케이블이 적합한지 확인해 드릴 수 있습니다.
