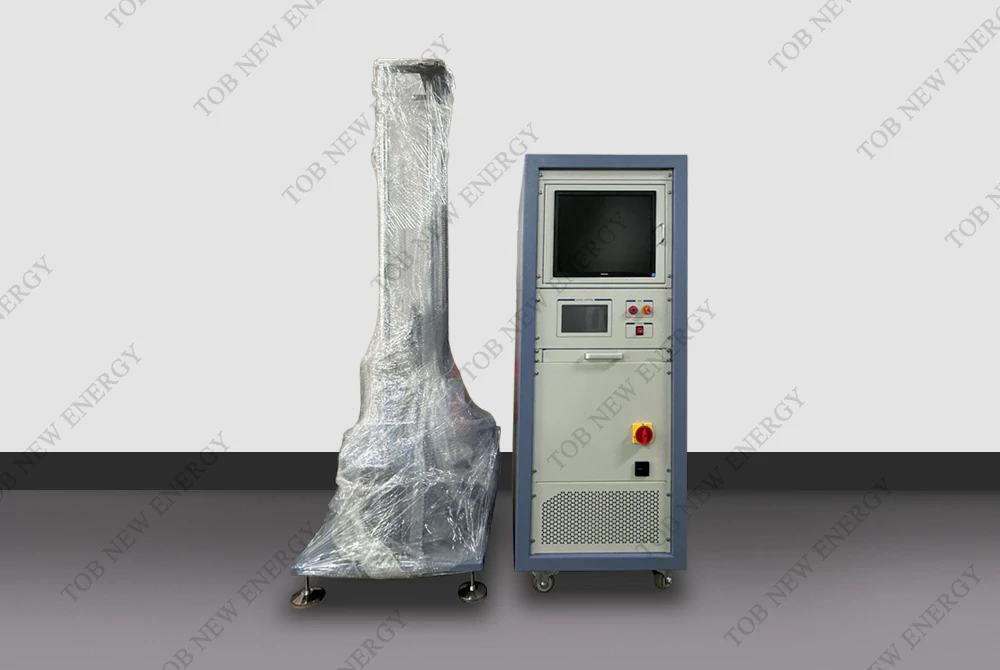

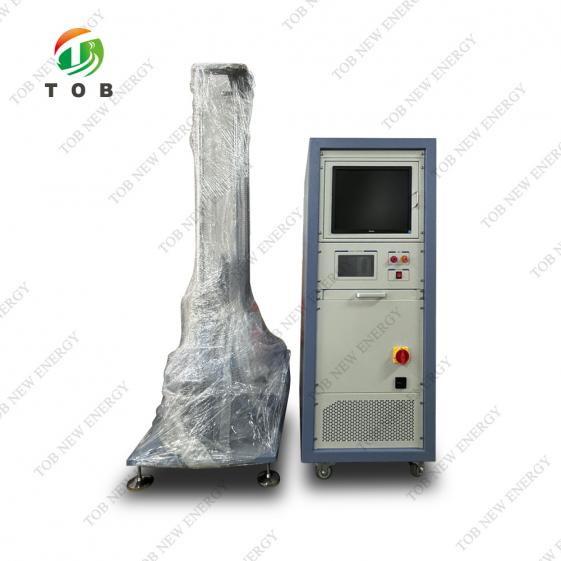

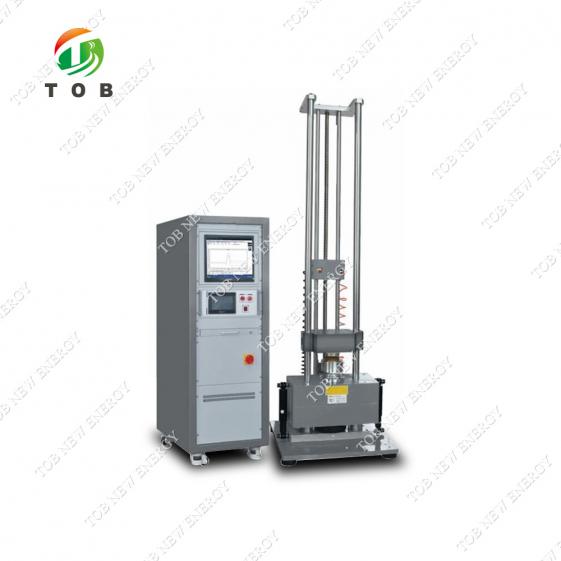

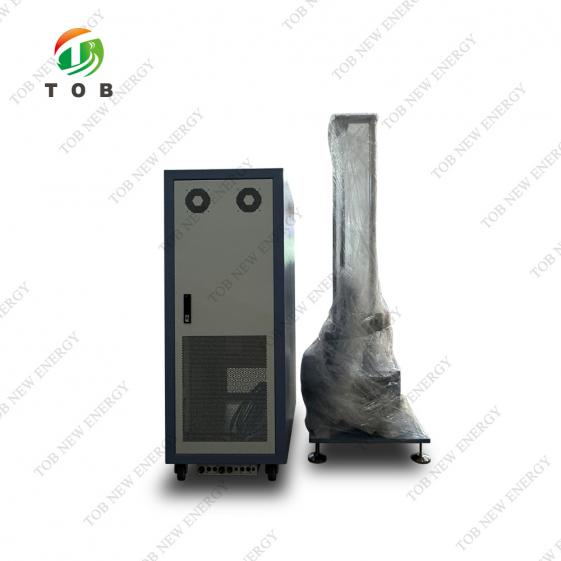

배터리 기계적 충격 테스터

충격 시험기의 주요 매개변수

운영 플랫폼

250×200mm

최대 하중

10kg

최대 가속도

20~1500G

펄스 지속 시간

0.2~18ms

충격 범위(N):

500～155000

장비 치수

660×700×2400mm (최종 설계 도면 참조)

장비 무게

820kg

필요한 전력

AC 220V 50Hz, 단상, 5KVA

충격 측정 및 분석 시스템

입력 채널

2개 채널

샘플링 주파수

192kHz

펄스 지속 시간

50-1ms

통신 인터페이스

USB2.0

지원 표준

ISO, UN38.3, MIL-STD-810, IEC62133, 사용자 정의

운영 체제

마이크로소프트 윈도우7/8/10

운영 환경

온도（℃）

0～40℃

습도(25℃)

0~90RH%

신뢰할 수 있음

고장 간 평균 시간≥ 5000시간

반파형 발생기 연속 사용 ≥ 10000회,

테스트 표준

JG541-2005

운영 플랫폼

고강도 수입 알루미늄 합금 운영 플랫폼.

리프팅 높이 제어

리프팅 높이는 베이스에 설치된 광전 인코더 모듈에 의해 측정되며, 광전 인코더 모듈은 높은 정확도, 강력한 간섭 방지 기능 및 높은 신뢰성을 갖추고 있어 충격 반복성을 보장합니다.

제동 시스템

공기 브레이크와 강력 마찰 브레이크를 적용하여 2차 충격 제동을 방지하여 2차 반동을 방지하고 신속하고 안정적인 제동을 보장합니다.

버퍼 시스템

완충 시스템은 베이스, 댐퍼, 그리고 가스백으로 구성됩니다. 완충 시스템은 작업 플랫폼에서 지면으로 전달되는 충격력을 줄일 수 있습니다.

파형 발생기

판형 반파형 : 다양한 충격 펄스 폭(1~30ms)을 구현하기 위한 사다리꼴형 파형 : 특수 원통형

안전 장치

비상 정지 스위치: 비상 상황에서 작동 장치의 용접 접점을 강제로 분리하여 회로를 차단합니다.

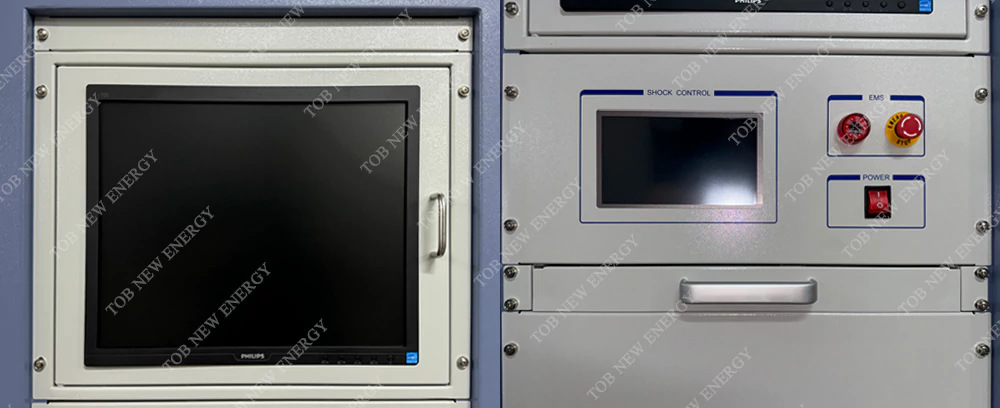

충격 측정 시스템

1. 소개: 본 시스템은 MIL-STD-810, GJB-150-18-86 및 IEC68-2-27 표준을 준수하며, 정확하고 신속한 충격파 포착 기능을 갖추고 있습니다. 최대 샘플링 속도는 1MHz이므로 경미한 충격 발생 시 누락될 염려가 없습니다.

분석 함수

충격파형의 과도 포착

과도 캡처를 통해 단일 펄스 또는 여러 펄스를 얻을 수 있습니다.

충격 응답 스펙트럼 분석

충격 응답 스펙트럼 분석을 통해 충격으로 인해 발생할 수 있는 잠재적 손상을 평가하여 제품의 충격 저항성을 설계하는 기초를 제공합니다.

기타 분석

충격 시험의 필수 분석에는 힘 변형 분석, 충격 응답 시연 및 회전 충격 분석이 포함됩니다.
