소개

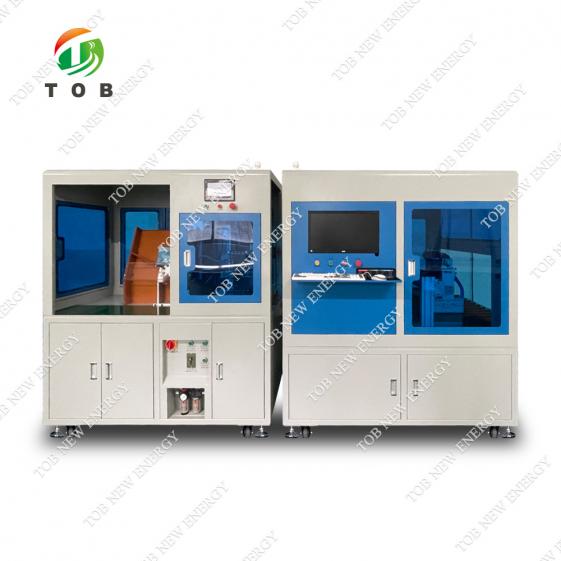

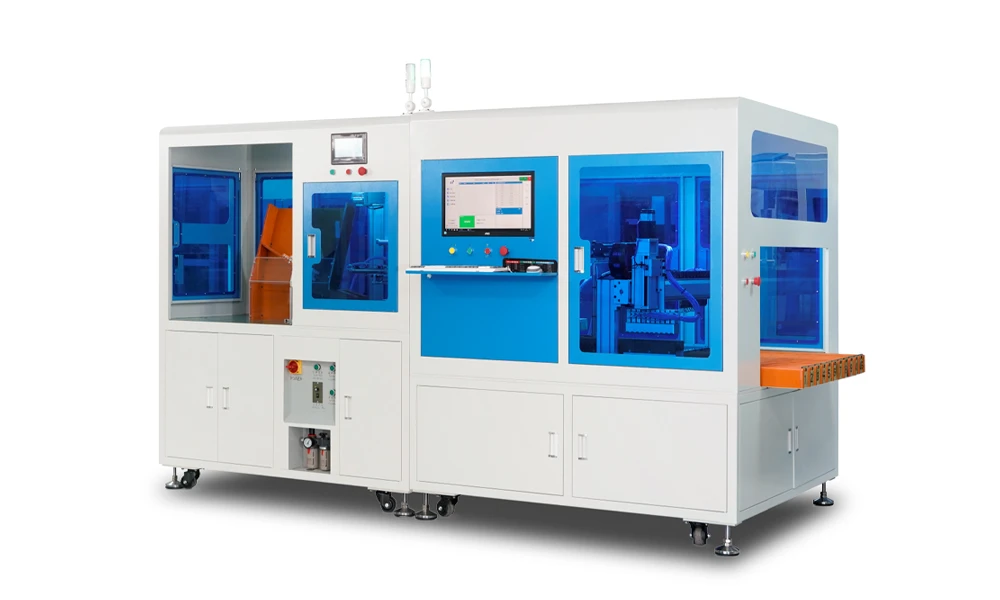

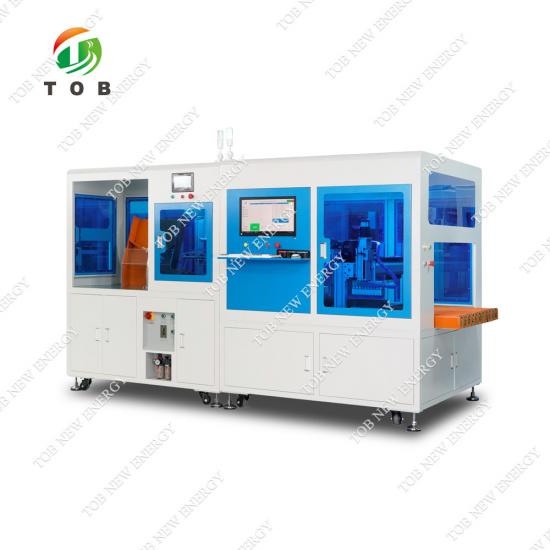

TOB-4518B 자동 원통형 배터리 셀 선별기는 절연 링 도포, 고정밀 전압 및 내부 저항 측정, 바코드 스캔, 다채널 선별 기능을 통합한 장비입니다. 18650, 21700, 26650, 32700 배터리 셀에 맞춰 설계되었으며, 리튬 이온 배터리 생산 라인에서 효율적인 선별, 일관성 관리, MES 데이터 추적 기능을 제공합니다.

원통형 배터리 생산에서 내부 저항과 전압의 균일성은 그룹화 전략, 팩 밸런싱 성능 및 장기 사이클 안정성을 직접적으로 좌우합니다. 동시에, 배터리 모듈 조립 과정에서 전기적 절연과 안전을 확보하기 위해서는 적절한 절연링 적용이 필수적입니다.

이 시스템은 이러한 핵심 프로세스를 단일 플랫폼에 통합하여 시범 생산 환경과 대량 생산 환경 모두에서 높은 처리량, 안정적인 분류 및 완벽한 데이터 추적성을 가능하게 합니다.

기능

TOB-4518B는 PLC 제어 워크플로우를 통해 절연 링 도포, 전압 및 내부 저항 테스트, 바코드 스캔, 원통형 셀의 다단계 분류를 자동으로 완료하도록 설계되었습니다.

세포는 수동으로 호퍼에 투입된 후 컨베이어 시스템을 통해 이송됩니다. 기계는 자동으로 절연링을 적용하고, 고정밀 전압 및 내부 저항을 측정하며, 세포 바코드를 스캔하고, 소프트웨어로 정의된 임계값을 기반으로 세포를 미리 정의된 등급 채널로 분류합니다.

이 시스템은 지원합니다 최대 10단계의 등급 분류(OK 등급)와 1개의 NG 채널 (1821 및 2632 모델의 경우) 하류 배터리 팩 조립을 위한 정밀한 셀 그룹화를 가능하게 합니다.

생산 능력 측면에서 해당 장비는 다음과 같은 이점을 가질 수 있습니다. 18650 및 21700 포맷의 경우 시간당 약 4000~4500개의 셀을 처리합니다. , 그리고 26650 및 32700 포맷의 경우 시간당 3000~3500개의 셀을 처리할 수 있습니다. 이를 통해 파일럿 규모 및 대규모 제조 요구 사항 모두와의 호환성을 보장합니다.

통합 고속 테스트 시스템은 다음과 같은 기능을 제공합니다. 전압 정확도는 최대 0.00001V, 내부 저항 정확도는 0.01mΩ입니다. 이를 통해 신뢰할 수 있는 분류와 뛰어난 반복성을 보장합니다.

모든 테스트 데이터는 자동으로 기록되어 산업용 PC에 저장되며, MES 시스템에 업로드하여 완벽한 추적성과 공정 최적화를 가능하게 합니다.

작동 원리 및 프로세스 흐름

이 시스템은 PLC, 모션 제어 카드 및 산업용 PC 간의 통합 제어를 통해 작동합니다. 기계적 동작은 제어 시스템에서 실행되고, PC는 데이터 수집 및 분류 로직을 관리합니다.

프로세스 흐름:

수동 적재 → 컨베이어 이송 → 자동 절연 링 부착 → 전압 및 내부 저항 측정 → 바코드 스캔 → 지정된 채널로 분류 → 데이터 기록 및 저장

절연 링은 세포에 기계적 충격을 방지하기 위한 완충 메커니즘이 장착된 400W 가변 주파수 모터를 사용하여 적용됩니다. 이중 로봇 핸들링 시스템은 공정 전반에 걸쳐 안정적인 이송을 보장합니다.

정렬 작업은 서보 구동식 위치 지정 모듈을 사용하여 수행되므로 높은 처리량에서도 정확한 배치와 높은 반복성을 보장합니다.

장비 구조 및 설계

이 기계는 컴팩트하고 합리적인 구조와 작은 설치 공간을 특징으로 하며, 기존 생산 라인에 통합하기에 적합합니다.

프레임은 고품질 냉간압연 강판과 알루미늄 프로파일 구조를 결합하여 제작되어 기계적 강성과 장기적인 안정성을 보장합니다.

이 시스템은 이동 및 배치 조정이 용이하도록 범용 캐스터가 장착되어 있습니다. 또한, 소리와 빛으로 경고하는 기능, 분류 완료 후 자동 정지 기능, 자재 가득 참 경보, 오류 경보 및 오류 복구 기능을 포함한 완벽한 경보 시스템이 내장되어 있습니다.

제어 아키텍처는 모션 제어 카드와 산업용 PC를 결합한 방식을 채택합니다. 모션 컨트롤러는 공급, 이송 및 분류를 담당하고, PC는 시험 데이터 수집 및 분류 로직을 관리합니다. 이러한 분리를 통해 효율성이 향상되고 조작이 간소화됩니다.

기술 사양

운영 환경

배터리 생산 라인 통합

TOB-4518B는 일반적으로 형성 및 노화 공정 후에 설치되며 모듈 조립 전에 셀 등급 분류를 위한 핵심 노드 역할을 합니다.

상류 장비에는 형성 캐비닛과 노화 시스템이 포함되며, 하류 공정에는 셀 그룹화, 용접 및 배터리 팩 조립이 포함됩니다.

셀을 정확한 전압 및 내부 저항 기준에 따라 분류함으로써, 이 시스템은 팩의 일관성을 크게 향상시키고, 불균형 위험을 줄이며, 전반적인 배터리 성능을 향상시킵니다.

TOB-4518B는 절연 링 적용, 고정밀 테스트, 바코드 추적성 및 다단계 분류 기능을 단일 시스템으로 통합합니다.
최대 10단계의 등급 분류, 높은 테스트 정확도, 시간당 최대 4,500개의 셀 처리량을 갖춘 이 장비는 원통형 리튬 이온 배터리 제조를 위한 안정적이고 확장 가능한 솔루션을 제공하며, 시범 생산과 대량 산업 응용 분야 모두를 지원합니다.

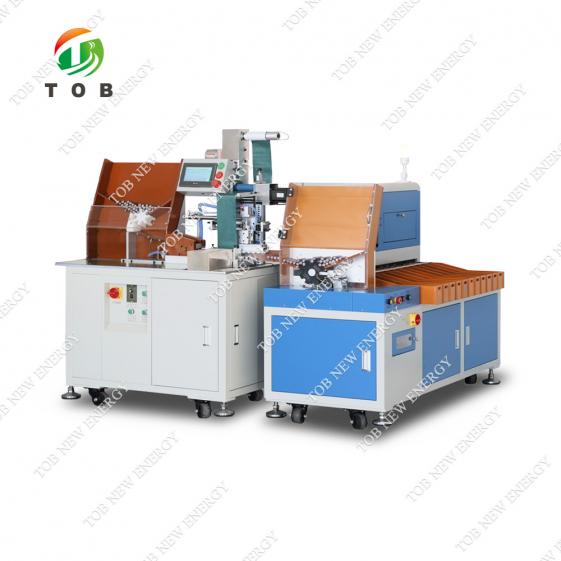

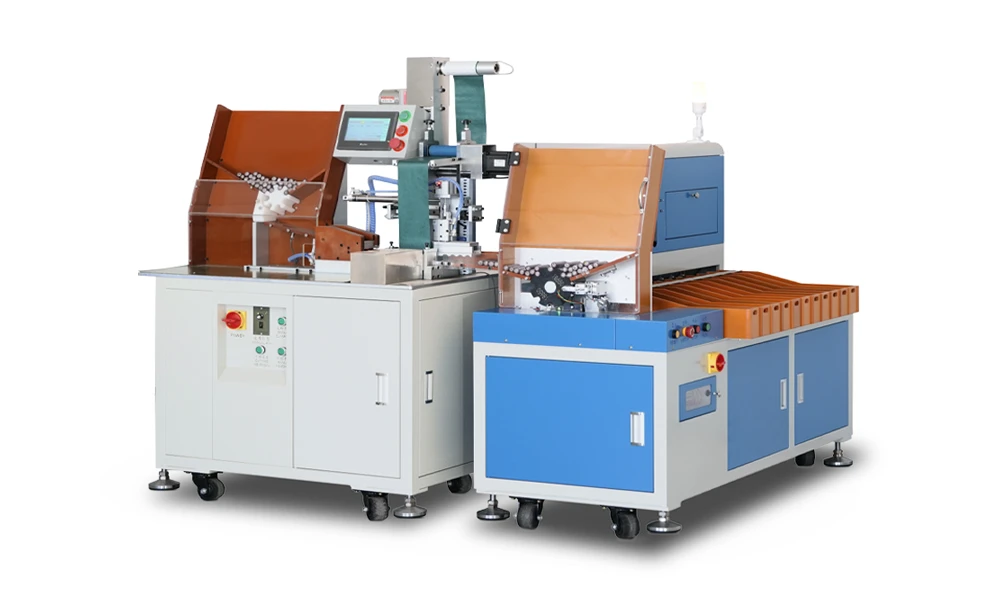

모델: TOB-4518B 자동 원통형 셀 분류, 절연 링 부착, 테스트 및 바코드 스캐닝 시스템	간단한 대안: 절연 링 접착기: TOB-450-1821 , 원통형 세포 분류기: TOB-1810B
