분말 입자 크기 분석용 에어 제트 체 분석기

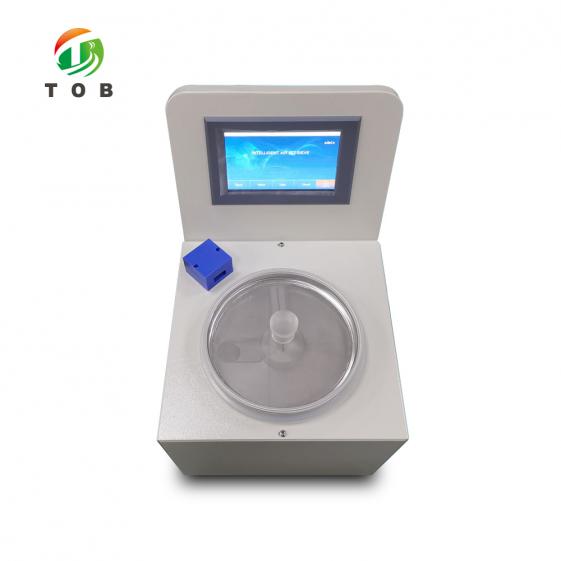

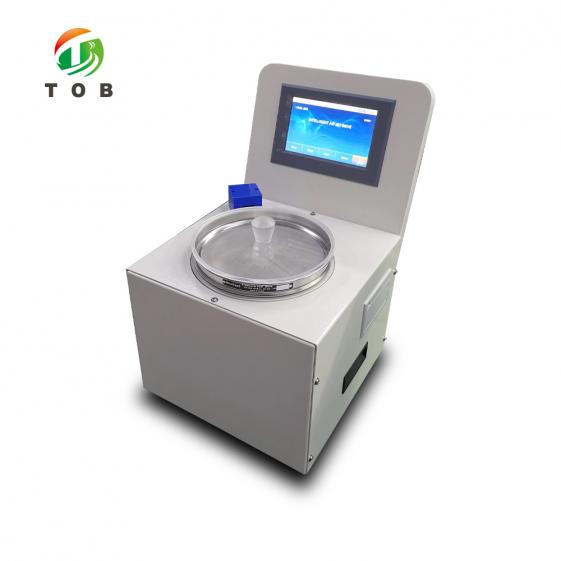

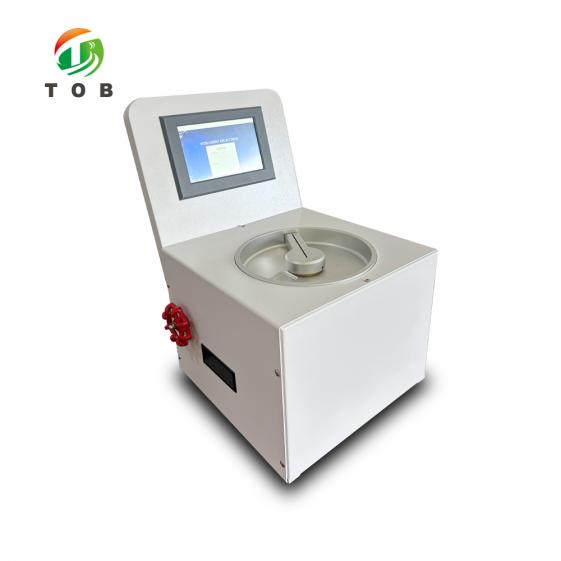

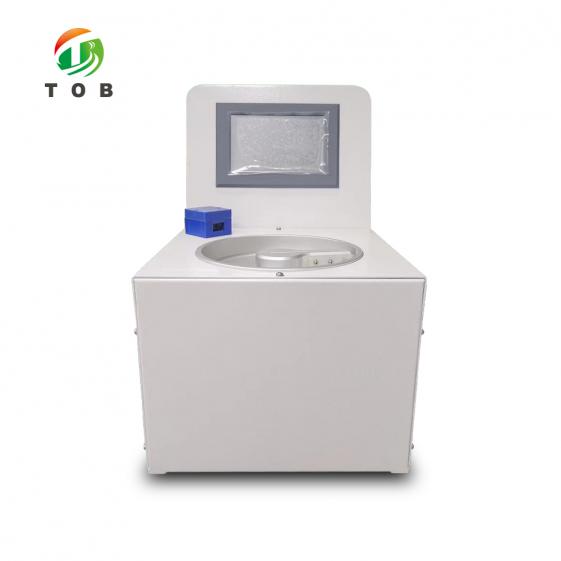

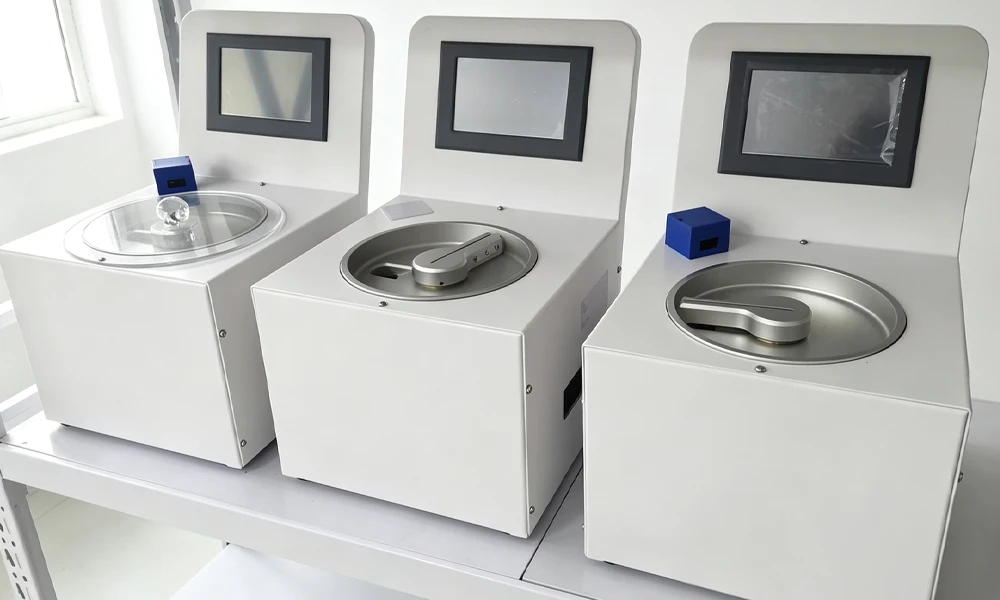

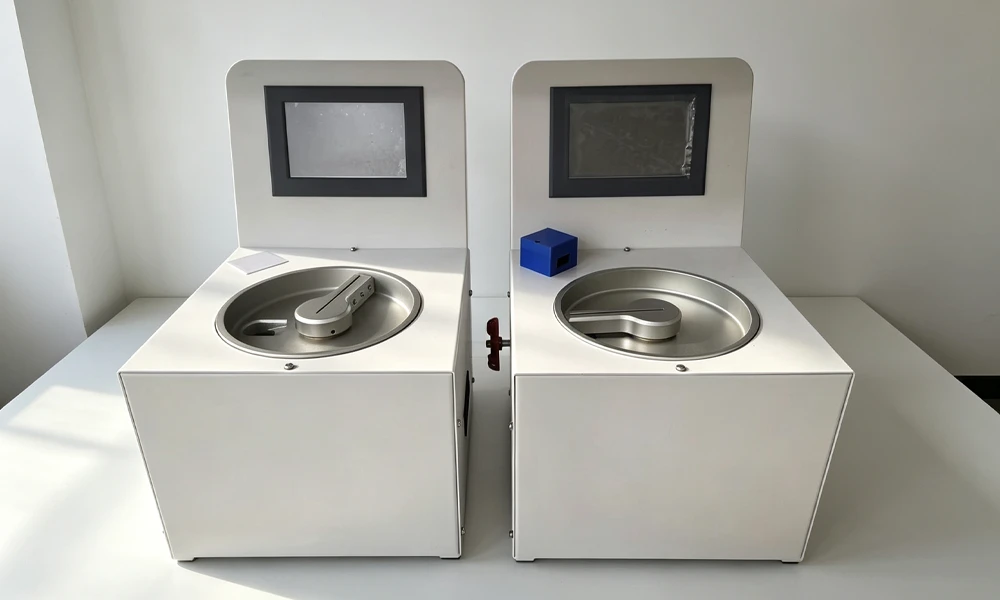

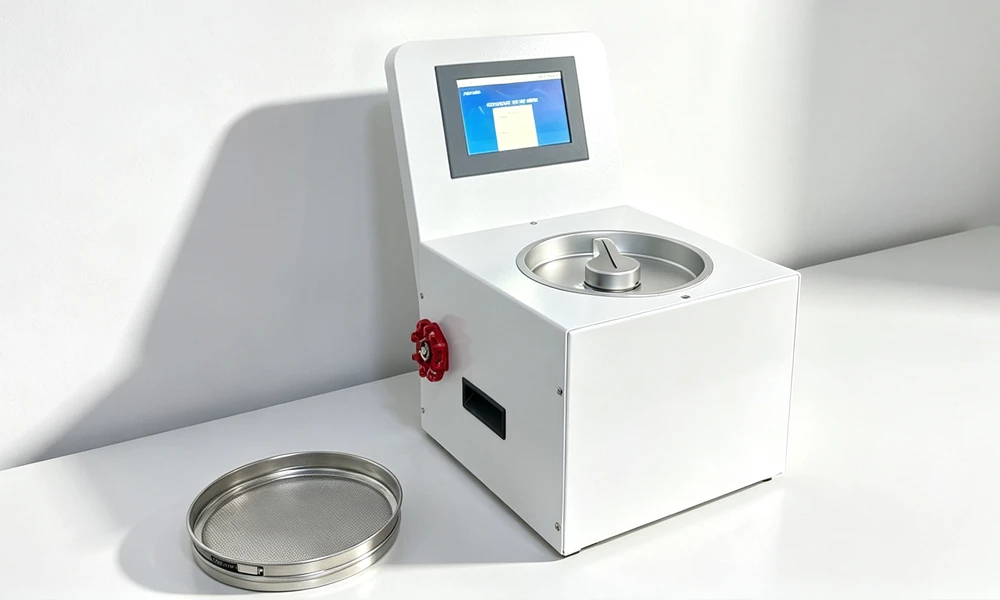

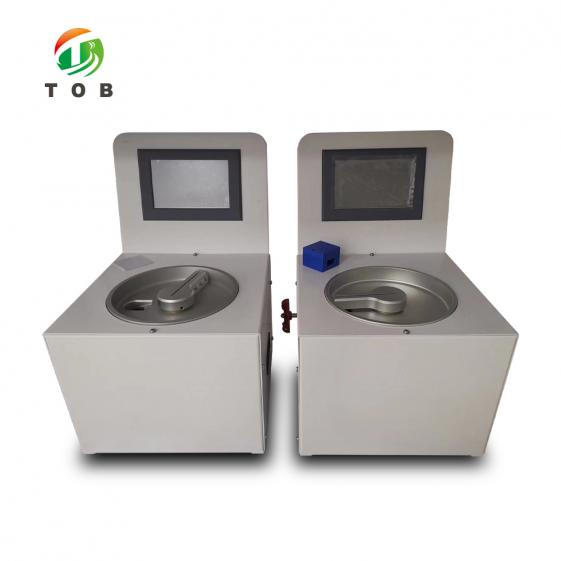

종합 분말 입자 크기 분석을 위한 통합 계량 시스템이 장착된 TOB-MK-200 표준 에어 제트 체 분석기

제품 개요 및 이상적인 적용 분야
에어 제트 체 분석기는 정밀 시험 체를 통해 분말 입자를 유동화하고, 응집을 해제하며, 분류하기 위해 제어된 음압 공기 와류를 사용합니다. 중력과 진동에 의존하고 미세하거나 응집성이 높거나 가벼운 분말에서 자주 어려움을 겪는 기계식 진동 체와 달리, TOB-MK-200은 각 입자를 개별적으로 체망 쪽으로 이동시키는 고응답 전자 제어 공기 와류를 생성하여 공칭 개구보다 실제로 작은 입자만 통과하도록 보장합니다. 작은 입자 물질은 시료 수집기에 모이고, 체 위에 남은 잔류물은 통합 전자 저울(0.01–600 g)로 자동 계량되며, 시스템은 잔류율, 통과율 및 입도 구간별 백분율을 즉시 계산합니다.

이 장비는 미국 수입 전자 와류 발생기를 기반으로 설계되었으며, 엄격하게 제어되는 압력(0 ~ –10 kPa)과 시간(최대 9999분 99초) 조건에서 작동합니다. 3 µm부터 5000 µm까지의 측정 범위를 지원하며, 정확도와 반복성이 모두 1% 미만으로 우수하여 연구개발 특성 분석과 생산 품질 관리 모두에 적합합니다. 시료 계량부터 체 분석, 데이터 보고까지 전체 시험 과정은 컬러 터치스크린 인터페이스를 통해 관리되며, 비밀번호 보호 사용자 관리, 실시간 압력 모니터링 및 조정 기능, USB 드라이브로 내보내거나 연결된 도트 매트릭스 프린터로 인쇄할 수 있는 TXT 형식 보고서 자동 생성 기능을 제공합니다.

적합한 용도:

1. 배터리 소재 실험실에서 양극 분말(NMC, LFP, LCO), 음극 분말(흑연, 하드 카본, 실리콘), 고체 전해질(LATP, LLZO), 전도성 첨가제(카본 블랙, CNT)의 특성 분석에 적합하며, 몇 개의 거친 입자만으로도 전극 코팅 품질과 셀 균일성에 영향을 줄 수 있는 분야에 사용됩니다.
2. 중국 약전 2025의 입자 크기 시험 요구사항을 완전히 준수하는 부형제 및 원료의약품(API)의 제약 연구개발 및 품질 관리(QC).
3. 입자 응집, 정전기 대전 또는 낮은 밀도로 인해 기존 기계식 체 분석이 효과적이지 않은 분말 코팅, 시멘트, 안료, 토너 및 식품 첨가제 제조업체.
4. 영구적인 디지털 기록과 내장 재계량 기능을 갖춘 추적 가능한 계측 체 분석 방법이 필요한 연구 기관 및 제3자 시험 실험실.

NMC 양극 분말의 조대 입자 비율을 정량화하기 위해 어떤 체 개구 크기가 필요한지 확실하지 않으신가요? 입자 특성 분석 전문가에게 문의해 주세요. 배터리 소재에 적합한 체 순서와 일반적인 시험 매개변수를 추천해 드릴 수 있습니다.

배터리 소재 품질 관리에서 에어 제트 체 분석의 역할

입도 분포는 활성 양극 및 음극 소재부터 전도성 탄소와 고체 전해질에 이르기까지 거의 모든 배터리 분말에서 중요한 품질 특성입니다. 일반적인 배터리 소재 생산 라인 또는 연구개발 실험실에서는 다음과 같은 특성 분석 단계를 수행합니다:

• 샘플링 – 생산 배치에서 대표 시료를 채취합니다.
• 전처리 – 필요한 경우 시료를 건조하거나 가볍게 응집 해제합니다(예: 포함된 전처리 체와 타격 해머 사용).
• 체 분석(TOB-MK-200의 역할) – 시료를 계량하고, 관련 메시 크기의 표준 시험 체로 옮긴 후 에어 제트 체 분석 공정을 수행합니다. 체 위에 남은 잔류물은 관리해야 하는 조대 입자 분율을 나타냅니다.
• 데이터 분석 – 잔류율, 통과율 및 입도 구간 간격이 자동으로 계산되고 기록됩니다.
• 보고 – 시험 데이터는 품질 문서화를 위해 인쇄되거나 TXT 파일로 저장됩니다.

배터리 소재에서는 일반적으로 분포의 조대 입자 영역에 초점을 맞춥니다. 예를 들어 20 µm 또는 10 µm 이상의 입자는 코팅 결함(줄무늬, 응집체)을 유발하거나 충방전 과정에서 국부적인 전류 밀도 집중점을 만들 수 있습니다. 특정 개구 크기(예: 25 µm, 15 µm)의 체를 통해 분말을 체질하고 잔류 중량을 측정함으로써, TOB-MK-200은 전체 분포의 레이저 회절 분석을 보완하는 빠르고 작업자 독립적인 ‘조대 입자 꼬리’ 측정 방법을 제공합니다.

배터리 분말에 특화된 공정 장점:

• 기계적 분쇄 없이 응집 해제: 에어 와류는 부드러운 응집체를 분해하여 레이저 회절 장비에서 조대 입자로 계산될 수 있는 문제를 줄이고, 1차 입자 크기 분포를 더욱 대표적으로 측정할 수 있게 합니다.
• 정전기 간섭 없음: 일정한 공기 흐름은 미세 분말이 체망과 용기 벽에 달라붙게 만드는 정전기 전하를 중화하며, 이는 건식 양극 분말을 수동으로 체질할 때 흔히 발생하는 문제입니다.
• 폐쇄형 시료 경로: 작은 입자 물질은 시료 수집기에 포집되어 미세 분율이 실험실 공기 중으로 손실되는 것을 방지합니다. 이는 니켈 또는 코발트 함유 양극 분말 취급 시 건강 및 교차 오염 측면에서 중요한 고려사항입니다.

에어 제트 체 분석 작동 원리 — ‘체질 전 분류’ 원리

TOB-MK-200은 기존 기계식 체 진동기와 근본적으로 다른 원리로 작동합니다. 여러 개의 체를 흔들고 중력에 의존하여 미세 입자를 아래로 이동시키는 대신, 정밀하게 제어된 공기 와류로 전체 분말층을 능동적으로 유동화합니다. 과정은 다음과 같습니다:

1. 시스템 초기화:작업자가 비밀번호(2단계 관리 권한)를 사용하여 장비에 로그인한 후, 원하는 개구 크기의 표준 시험 체를 장비 인터페이스 위에 배치합니다. 시료는 통합 전자 저울에서 계량되며, 장비는 전체 시료 중량을 자동으로 읽습니다.
2. 시료 투입:계량된 분말을 표준 시험 체에 옮기고 투명한 체 덮개를 고정합니다.
3. 매개변수 입력:작업자는 터치스크린 인터페이스에서 체 개구 크기, 시험 압력(0 ~ –10 kPa), 체 분석 시간(최대 9999분 99초)을 입력합니다.
4. 에어 제트 체 분석:미국 수입 전자 와류 발생기는 진공 발생기와 함께 작동하여 체 챔버 내부에 강력한 음압 공기 와류를 생성합니다. 이 와류는 에어 제트 체의 노즐을 통해 분말을 위쪽으로 이동시켜 투명한 체 덮개와 충돌하게 합니다. 충돌은 입자 응집체를 분해합니다. 공기 흐름이 순환하면서 분말 입자는 크기 순서에 따라 다시 체망으로 이동합니다. 더 미세한 입자는 망 개구를 통과하여 공기 흐름에 의해 시료 수집기로 이동하고, 더 큰 입자는 체 위에 남습니다.
5. 실시간 모니터링:체 분석 진행 중 터치스크린에는 현재 시험 압력과 남은 체 분석 시간이 표시됩니다. 두 매개변수는 작동 중 언제든 조정할 수 있습니다. 진행 상태를 확인하거나 추가 시료를 넣기 위한 일시 정지 기능도 제공됩니다.
6. 자동 종료 및 재계량:설정된 체 분석 시간이 완료되면 장비는 자동으로 종료됩니다. 전자 저울은 체에 남은 잔류 시료를 다시 계량합니다. 내부 소프트웨어는 자동으로 잔류율, 통과율 및 해당 구간의 입도 분율 백분율을 계산합니다.
7. 데이터 출력:결과는 연결된 도트 매트릭스 프린터를 통해 인쇄할 수 있으며, 시험 데이터는 기록 수와 저장 용량 제한 없이 장비 내부 저장소에 TXT 형식으로 저장됩니다. 데이터는 언제든 USB 플래시 드라이브로 내보낼 수 있습니다. 시험 번호가 실수로 중복된 경우 시스템은 데이터 덮어쓰기를 방지하기 위해 경고를 표시합니다.

입자가 체망에 접촉하기 전 유동화된 움직임 중에 입자 크기 분류가 이루어지는 이 방법은 ‘체질 전 분류’라고 합니다. 이는 기계식 체가 몇 초 만에 막힐 수 있는 분말에서도 에어 제트 체 분석이 1% 미만의 정확도를 달성할 수 있는 핵심 이유입니다.

전체 기술 사양

적용 분야:

• 제약: 첨가제 및 원료의약품(API); 중국약전 2025의 입자 크기 시험 방법 준수.
• 에너지: 배터리 소재, 흑연.
• 플라스틱: 플라스틱, 수지, 고무.
• 코팅: 분체 코팅, 금속 및 비금속 코팅.
• 건축 자재: 시멘트, 석탄 분말, 석고, 아스팔트 포장 섬유, 슬래그.
• 시험 기관: 과학 연구 기관, 기술 감독 기관, 품질 검사 기관, 계량 및 시험 부서.
• 식품: 밀가루, 조미료, 식품 첨가물.
• 기타: 가벼운 무게, 쉽게 응집되는 특성, 쉽게 부유하는 특성, 망 막힘 경향 또는 정전기로 인해 기계식 체질에서 실패하거나 성능이 저하되는 모든 분말(세탁 분말, 안료, 염료, 토너, 세라믹, 야금, 광업, 신소재 및 발전 분야 포함).

제품 구성 목록

배터리 분말용 권장 시험용 체

이 개구 크기는 배터리 전극 및 전해질 분말의 품질 관리에 일반적으로 사용됩니다. 필요한 정확한 체는 특정 입도 분포와 공정의 중요 조대 입자 한계에 따라 달라집니다.

항상 시험 계획에서 가장 큰 체부터 시작하여 아래 크기로 순차적으로 진행하십시오. 기본 체질 시간은 3–5분으로 사용하고 육안 관찰에 따라 조정하십시오. 체 위의 분말은 균일하게 유동화된 상태로 보여야 합니다.

표준 기계식 체 진동기보다 TOB-MK-200을 선택하는 이유

에어 제트 체로 업그레이드해야 하는 이유:

기계식 체 진동기는 숫자를 제공합니다. 에어 제트 체는 신뢰할 수 있는 숫자를 제공합니다. 몇 개의 거친 입자만으로도 전체 코팅 공정이 망가질 수 있는 배터리 소재에서는 25 µm 체에서 “99.5 % 통과”와 “98.0 % 통과”의 차이가 깨끗한 코팅 라인과 줄무늬 문제를 해결하느라 하루를 보내는 것의 차이가 됩니다. TOB-MK-200의 통합 저울, 자동 계산, 영구 데이터 저장 기능은 또한 모든 시험이 문서화되고 추적 가능하며 감사에서 입증 가능함을 의미합니다. 이러한 기능은 기계식 진동기에서는 제공할 수 없습니다.

엔지니어링 FAQ — 배터리 분말용 에어 제트 체 분석

Q1: TOB-MK-200이 레이저 회절 입도 분석기를 대체할 수 있습니까?

두 장비는 상호 보완적입니다. 레이저 회절은 넓은 범위에서 완전한 부피 가중 입도 분포를 제공하며, 보통 몇 분 내에 측정됩니다. 에어 제트 체는 조대 입자 영역에 대한 단일 지점(또는 여러 체를 사용하는 경우 다중 지점) 질량 기반 측정을 제공합니다. 많은 배터리 품질 관리 실험실에서는 일상 모니터링에 레이저 회절을 사용하고, 조대 입자 비율의 주기적 검증, 특히 규격 한계(예: “38 µm 체에 잔류하는 입자

Q2: 선택한 시험 압력이 내 분말에 적합한지 어떻게 검증해야 합니까?

동일한 시료에 대해 압력을 증가시키면서 일련의 시험을 수행합니다(예: –3 kPa, –5 kPa, –7 kPa). 통과율을 압력에 대해 그래프로 표시합니다. 올바른 압력은 곡선이 평탄해지는 지점이며, 추가 압력 증가가 결과를 크게 변화시키지 않는 지점입니다. 이 평탄 구간은 에어 제트로 달성 가능한 모든 응집 해제와 분급이 완료되었음을 나타냅니다. 필요 이상으로 압력을 초과하면 불필요하게 입자 마모가 발생할 수 있습니다.

Q3: 진공 발생기는 어떤 유지보수가 필요합니까?

진공 발생기에는 필터 요소가 포함되어 있으며, 매주 점검하고 눈에 띄게 변색되거나 장비 압력이 일반적인 설정값에 도달하지 못할 때 교체해야 합니다. 시료 수집기와 투명 커버는 물과 중성 세제로 세척한 후 재사용 전에 완전히 건조할 수 있습니다. 플라스틱 부품을 손상시킬 수 있는 유기 용제는 사용하지 마십시오. 전자 저울은 정밀 장비이므로 칭량 팬에 분말을 직접 흘리지 않도록 하십시오. 항상 커버를 씌운 상태에서 체를 칭량한 후 영점을 설정하십시오.

Q4: 중간 분획을 다시 칭량하지 않고 하나의 시료를 여러 체에서 순차적으로 시험할 수 있습니까?

이 장비는 한 번에 하나의 체에 남은 잔류물을 측정하도록 설계되었습니다. 순차 분석(예: 63 µm → 38 µm → 20 µm)의 경우 첫 번째 체를 완료할 때까지 작동시키고, 시료 수집기에서 체를 통과한 미세 분말을 수집하여 칭량한 다음, 해당 미세 분획을 다음 체로 이동해야 합니다. TOB-MK-200의 내부 저울과 소프트웨어는 원래 시료 중량과 연속적인 잔류물 중량을 기반으로 입도 분획 백분율을 계산할 수 있습니다. 이 방법은 체 적층 방식보다 시간이 더 많이 걸리지만, 미세 분말에서는 훨씬 높은 정확도로 동일한 정보를 제공합니다.

수동 체분석 공정을 자동화되고 문서화되며 높은 반복성을 갖는 에어 제트 방식으로 교체할 준비가 되셨습니까? TOB-MK-200 견적을 요청하거나, 배터리 분말 QA 프로토콜에 적합한 체 구경 크기를 논의하기 위해 당사 실험실 장비 팀에 문의하십시오.
