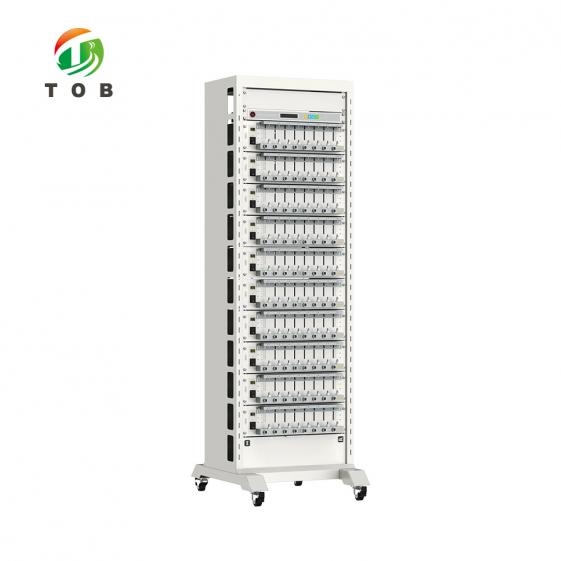

8채널 5V6A 배터리 테스트 시스템

8채널 배터리 테스트 시스템 TOB-CT-4008Q-5V6A-S1: 5V/6A, 채널당 30W, 4가지 전류 범위, CC/CV/CP/펄스, DCIR. 셀 사이클링 및 용량 등급 평가용.

브랜드:
TOB NEW ENERGY
제품 번호.:
TOB-CT-4008Q-5V6A-S1
주문 (moq):
1set
지불:
L/C,T/T
제품 원산지:
China
배송 포트:
XIAMEN

지금 문의

제품 상세 정보

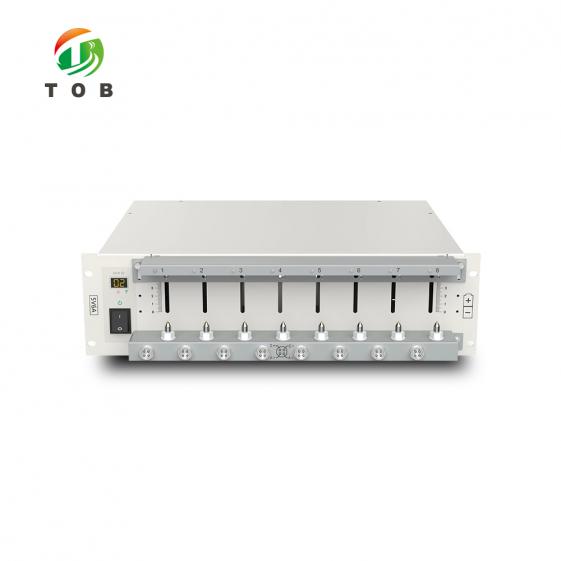

리튬 이온 셀 사이클링 및 용량 등급 분류를 위한 8채널 5V6A 배터리 테스트 시스템 | TOB-CT-4008Q-5V6A-S1

제품 개요 및 주요 응용 분야

TOB-CT-4008Q-5V6A-S1은 채널당 5 V / 6 A / 30 W 작동 범위 내에서 리튬 이온 셀의 충방전 사이클링, 용량 등급 분류, DCIR 측정 및 펄스 테스트를 위해 설계된 다채널 배터리 테스트 시스템입니다. 이 시스템은 모든 채널에 대한 독립적인 제어를 제공하며, 각 채널은 정전류원과 정전압원을 위한 이중 폐루프 구조와 측정된 전압에 대한 리드 및 접촉 저항의 영향을 제거하는 4선식 데이터 수집 방식으로 구성되어 있습니다.

각 채널은 100 mA, 500 mA, 3 A, 6 A의 4가지 전환 가능한 전류 범위에서 작동하며, 최소 출력 전류는 0.2 mA입니다. 이러한 범위 구조를 통해 시스템은 하드웨어 변경 없이 밀리암페어 수준의 저전류 특성 분석부터 6 A의 전체 사이클링까지 넓은 동적 범위를 제공합니다. 전압 출력은 25 mV에서 5 V까지이며, 리튬 이온 단일 셀의 전체 작동 범위를 포괄합니다. 측정 체인은 24비트 AD 및 16비트 DA 변환을 사용하며, 전류 응답 시간은 1 ms 이내, 충방전 전환 시간은 40 ms 이내입니다. 데이터는 10 Hz 주파수(최소 100 ms 간격)로 기록됩니다.

기본적인 사이클링 외에도 TOB-CT-4008Q-5V6A-S1은 DCIR 테스트와 펄스 충방전 프로그램을 지원합니다(전류 또는 전력 모드, 최소 펄스 폭 500 ms, 단계당 최대 32개 펄스). 소프트웨어 측면에서는 TCP/IP 연결을 통해 MySQL 데이터베이스로 테스트 데이터를 관리하며, EXCEL, TXT, GRAPH, PDF 및 CSV 형식으로 내보낼 수 있습니다. DBC 구성이 포함된 BMS 통신을 포함한 옵션인 CAN 및 RS485 통신을 통해 시스템은 팩 수준 및 BMS 통합 테스트 프로그램을 위해 배터리 관리 시스템과 데이터를 교환할 수 있습니다.

주요 용도:

다음 범위 내에서 원통형 셀(18650, 21700, 26650 규격 포함) 및 파우치 셀의 용량 등급 분류, 선별 및 사이클 수명 테스트를 수행하는 배터리 셀 제조업체:5 V / 6 A / 30 W 제한.
하나의 장비에서 저전류 특성 분석부터 6 A 사이클링까지 4가지 전류 범위에 걸쳐 전극 재료 및 셀 설계를 평가하는 배터리 R&D 연구소.
데이터베이스 관리 및 표준화된 내보내기 형식을 갖춘 추적 가능한 테스트 데이터가 필요한 품질 관리 및 입고 검사 연구소.
옵션인 CAN / RS485 / BMS 통신 인터페이스를 사용하여 실시간 BMS 데이터 교환으로 셀 및 팩을 테스트하는 팩 및 BMS 개발자.

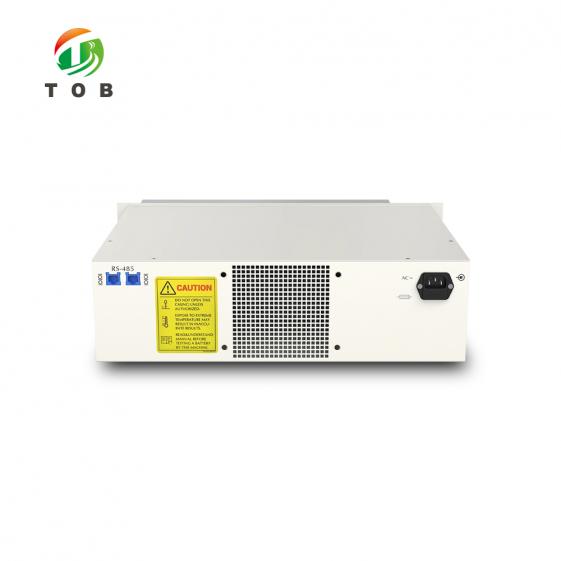

8-Channel 5V6A Battery Testing System

채널당 5 V / 6 A 범위 및 고정 장치 구성이 귀하의 셀 규격 및 테스트 프로토콜과 일치하는지 확인해야 합니까? 귀하의 셀 사양 및 테스트 계획을 당사의 배터리 테스트 엔지니어에게 문의하십시오.

셀 제조 및 R&D에서 배터리 테스트의 역할

리튬 이온 셀 제조 공정에서 셀 수준의 충방전 테스트는 두 가지 주요 역할을 합니다:

용량 등급 분류 및 선별(생산):포메이션(Formation) 후, 셀을 사이클링하여 실제 용량, 내부 저항 및 자기 방전 특성을 측정하고 용량별로 분류합니다. 등급 분류는 어떤 셀이 배터리 팩으로 구성될지 결정하며, 이는 팩 성능과 수명에 직접적인 영향을 미칩니다. TOB-CT-4008Q-5V6A-S1은 전력 범위 내의 셀에 대해 이 기능을 수행하며, 독립적인 채널 제어를 통해 여러 셀을 병렬로 등급 분류할 수 있습니다.
성능 및 수명 테스트(R&D 및 QC):개발 및 품질 검증 중에 셀은 제어된 프로토콜 하에서 사이클링되어 용량 유지율, 속도 성능 및 DCIR 증가를 측정합니다. 4범위 아키텍처는 장비를 교체하지 않고도 동일한 시스템에서 저속 특성 분석과 고속 사이클링 프로그램을 실행할 수 있음을 의미합니다.

이 시스템의 DCIR 기능은 부하 상태에서 내부 저항 측정을 지원하며(전력 성능 셀의 핵심 매개변수), 펄스 충방전 프로그램은 실제 부하 프로필을 모방하는 프로토콜을 지원합니다. 배터리 관리 전자 장치를 다루는 팀의 경우, 옵션인 BMS 통신 인터페이스가 테스트 범위를 베어 셀에서 팩 수준으로 확장하며, DBC 구성을 통해 메시지 수준의 통합이 가능합니다.

TOB-CT-4008Q-5V6A-S1의 주요 엔지니어링 특성

이중 폐루프 소스를 사용한 독립적인 다채널 제어- 각 채널은 독립적인 정전류원과 정전압원을 이중 폐루프 구조로 결합하며 독립적인 채널 제어를 제공합니다. 이 아키텍처는 모든 충전 프로토콜의 핵심 지점인 CC(정전류)와 CV(정전압) 단계 전환 중에 전압이나 전류를 정밀하게 유지합니다. 채널 병렬 연결은 지원되지 않으므로 채널은 개별 셀에 적용됩니다.
100 mA에서 6 A까지의 4가지 전류 범위- 100 mA / 500 mA / 3 A / 6 A 범위 구조와 0.2 mA의 최소 출력 전류는 테스트 시스템에 넓은 동적 범위를 제공합니다. 소형 셀 및 저전류 특성 분석 테스트는 낮은 범위에서 실행되며, 고용량 원통형 셀에 충분한 6 A 사이클링은 최고 범위에서 실행됩니다. CV 차단 전류는 범위별로 조정됩니다(0.1 mA / 0.5 mA / 3 mA / 6 mA).
4선식 데이터 수집- 전압 및 전류 감지는 4선식(Kelvin) 연결을 사용하여 전류 전달 경로와 전압 감지 경로를 분리합니다. 이는 리드 및 접촉 저항과 관계없이 셀 단자에서의 측정 정확도를 유지하며, 이는 정확한 용량 및 DCIR 데이터를 위한 기본 요구 사항입니다.
24비트 AD / 16비트 DA 측정 체인- 24비트 AD 및 16비트 DA 변환은 FS(전체 범위)의 ± 0.01 % 전압 및 전류 정확도와 FS의 ± 0.02 % 전력 정확도를 제공하여 신뢰할 수 있는 등급 분류에 필요한 분해능과 반복성을 제공합니다. 데이터는 10 Hz(최소 100 ms 간격)로 기록되며, 전류 응답 시간은 1 ms 이내(FS의 10 % ~ 90 %), 충방전 전환 시간은 40 ms 이내(FS의 -90 % ~ 90 %)입니다.
펄스 테스트 및 DCIR- 펄스 충방전 프로그램은 정전류 또는 정전력 모드에서 실행되며, 최소 펄스 폭은 500 ms, 단계당 최대 32개의 펄스를 지원하고 전압 또는 상대 시간에 의해 차단됩니다. DCIR 테스트가 지원되어 정의된 전류 펄스 하에서 내부 저항 측정이 가능합니다.
포괄적인 보호, 소프트웨어 및 하드웨어- 소프트웨어 보호는 전압 상한/하한, 전류 상한/하한 및 추가 매개변수와 같은 설정 가능한 안전 조건을 허용하며, 하드웨어 보호는 역접속 방지, 과전압, 과전류 및 과열을 포함합니다. 이러한 계층은 장기간 사이클링 중에 테스트 중인 셀과 장비를 모두 보호합니다.
표준 내보내기 형식을 갖춘 데이터베이스 관리 데이터- 테스트 데이터는 TCP/IP 호스트 통신을 통해 MySQL 데이터베이스로 관리됩니다. 결과는 EXCEL, TXT, GRAPH, PDF 및 CSV 형식으로 내보낼 수 있어 품질 문서화 및 후속 분석을 지원합니다.
옵션인 CAN / RS485 / BMS 통신- 옵션인 통신 확장은 CAN 및 RS485 통신을 지원하며, DBC 구성이 포함된 BMS 통신을 포함하여 배터리 관리 시스템이 테스트에 참여하는 프로그램으로 테스트 시스템을 확장합니다.

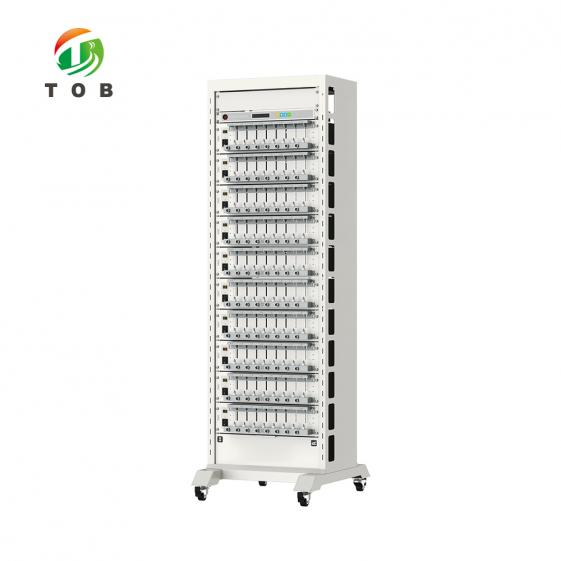

8-Channel 5V6A Battery Testing System

기술 사양

1. 일반

항목	값
입력 전력	AC 220 V ± 10 % / 50 Hz
입력 전력	450 W
해상도	AD: 24-bit; DA: 16-bit
입력 저항	≥ 1 MΩ
전체 시스템 효율	아니요
소음
병렬 연결 기능	채널 병렬 연결은 지원되지 않음
IP 등급	IP20
채널 특징	정전류원 및 정전압원을 위한 독립적인 폐루프 쌍
채널 제어 모드	독립 제어
데이터 수집	4선식 연결

2. 전압

항목	매개변수
출력 범위	25 mV - 5 V
최소 방전 전압	상하부 고정 장치 1 V, 2 m 라인 길이 1.5 V
정확도	± 0.01 % of FS
안정성	0.02 % of FS

3. 전류

항목	매개변수
출력 범위	범위 1: 100 mA; 범위 2: 500 mA; 범위 3: 3 A; 범위 4: 6 A
정확도	FS의 ± 0.01 %
최소 출력 전류	0.2 mA
CV 차단 전류	범위 1: 0.1 mA; 범위 2: 0.5 mA; 범위 3: 3 mA; 범위 4: 6 mA
안정성	FS의 0.02 %

4. 전력

항목	매개변수
단일 채널 출력 전력	30 W
정확도	FS의 ± 0.02 %
안정성	FS의 0.04 %

5. 시간

항목	매개변수
전류 응답 시간	≤ 1 ms (FS의 10 % ~ 90 %)
전류 변환 시간	≤ 40 ms (FS의 -90 % ~ 90 %)
작업 단계 시간	≤ (365 x 24) h/단계; 시간 형식 00:00:00.000 (h, m, s, ms)
주파수	10 Hz (최소 시간 간격: 100 ms)

6. 작업 모드

항목	매개변수
충전/방전 모드	CC, CV, CCCV, CP, 펄스 등
차단 조건	전압, 전류, 시간, 용량, 에너지 등
DCIR	지원됨
펄스 충전/방전 모드	전류, 전력
최소 펄스	500 ms
펄스 수	최대 32개
충전 및 방전 전환	지원되지 않음
차단 조건	전압, 델타 시간

7. 사이클

항목	매개변수
최대 사이클	1 - 65535
최대 단계	≤ 255
사이클 중첩

8. 보호 모드

항목	매개변수
소프트웨어 보호	안전 보호 조건을 설정할 수 있으며, 여기에는 전압 하한, 전압 상한, 전류 하한, 전류 상한 등이 포함됩니다.
하드웨어 보호	역접속 방지, 과전압, 과전류, 과온도 등

9. 통신 및 컴퓨터 사양 요구 사항

항목	요구 사항
CPU	Pentium 듀얼 코어 이상, 클럭 4G 이상
컴퓨터 메모리	권장 16G 이상
PC 연결 방식	TCP/IP
디스크 드라이브 구성	최소 500GB
PC 운영 체제	Windows 7 이상
데이터베이스	MySQL
데이터 내보내기 형식	EXCEL, TXT, GRAPH, PDF, CSV
통신 확장(옵션)	CAN, RS485 통신 및 BMS 통신을 지원하며, DBC 구성 기능을 포함합니다.

10. 작동 및 보관 환경 요구 사항

항목	매개변수
작동 온도	0 °C ~ 40 °C (온도가 25 ± 10 °C일 때, 온도에 의한 정확도 오차는 50 ppm/°C 미만)
보관 온도	-10 °C ~ 50 °C
작동 습도	≤ 70 % RH (결로 현상 없음)
보관 습도	≤ 80 % RH (결로 현상 없음)

11. 고정 장치 사양 및 장비 치수

클램프 유형	옵션 (주문 확인 시 명확히 기재할 것)
클램프 사진(참고용)	악어 클립	폴리머	링 커넥터
채널	8
치수 WDH(mm)	3U(19"), 483404130

실무 테스트 권장 사항

배선 및 고정 장치: 전압 측정 정확도를 유지하기 위해 지정된 4선식 방식을 사용하여 셀을 연결하십시오. 사양에 따라 달성 가능한 최소 방전 전압은 연결 방식에 따라 달라집니다(상하부 고정 장치 사용 시 1 V, 2 m 라인 길이 사용 시 1.5 V). 따라서 연결 리드를 지정된 길이로 유지하고 불필요한 연장을 피하십시오.
범위 선택: 테스트 계획에 맞는 전류 범위를 선택하십시오. 저전류 특성 분석 및 소형 셀은 범위 1(100 mA)에 해당하며, 6 A 사이클링은 범위 4에 해당합니다. 이때 CV 차단 전류는 그에 따라 6 mA로 조정됩니다.
보호 설정: 장시간 사이클링을 시작하기 전에 전압 상한/하한 및 전류 상한/하한과 같은 소프트웨어 보호 조건을 구성하여, 이상이 있는 셀이 채널이나 셀을 손상시키지 않고 자동으로 차단되도록 하십시오.
펄스 및 DCIR 프로그램: 펄스 테스트의 경우 최소 펄스 폭 500 ms와 단계당 32 펄스 제한을 유의하십시오. 펄스 단계는 전압 또는 상대 시간에 의해 차단됩니다. DCIR 측정은 셀과 배치 간의 결과를 비교할 수 있도록 일관된 전류 및 타이밍 조건에서 수행되어야 합니다.
데이터 관리: TCP/IP 호스트 연결을 통해 시스템을 운영하고 MySQL 데이터베이스를 주기적으로 백업하십시오. 품질 기록 요구 사항에 따라 EXCEL, TXT, GRAPH, PDF 또는 CSV 형식으로 데이터를 내보내십시오.
BMS 통합 테스트(옵션): 옵션인 CAN / RS485 / BMS 통신을 사용할 경우, 테스트 소프트웨어가 BMS 메시지를 올바르게 해석할 수 있도록 DBC 구성 파일을 준비하십시오.

엔지니어링 FAQ

Q1: TOB-CT-4008Q-5V6A-S1으로 어떤 유형의 셀을 테스트할 수 있습니까?

시스템의 허용 범위 내에서 작동하는 모든 셀(채널당 최대 5 V 및 6 A, 단일 채널 최대 출력 전력 30 W)을 테스트할 수 있습니다. 이는 18650, 21700, 26650 형식의 원통형 셀 및 파우치 셀과 같은 대부분의 단일 셀 테스트 애플리케이션을 포함하며, 0.2 mA의 최소 출력 전류 덕분에 100 mA 범위에서의 저전류 특성 분석도 가능합니다. 채널 병렬 연결은 지원되지 않으므로 각 채널은 하나의 독립적인 셀에 사용됩니다.

Q2: 4가지 전류 범위의 이점은 무엇입니까?

단일 범위로는 밀리암페어 수준의 특성 분석과 6 A 사이클링을 모두 정확하게 수행할 수 없습니다. 100 mA / 500 mA / 3 A / 6 A 구조를 통해 테스트 시스템은 각 테스트를 가장 정확하게 측정할 수 있는 범위에서 실행할 수 있으며(범위별로 CV 차단 전류가 0.1 mA ~ 6 mA로 조정됨), 하나의 장비로 소형 셀 평가부터 전체 6 A 사이클링까지 모두 처리할 수 있습니다.

Q3: 시스템은 어떤 펄스 및 DCIR 기능을 지원합니까?

펄스 충/방전 프로그램은 정전류 또는 정전력 모드에서 실행할 수 있으며, 최소 펄스 폭은 500 ms, 단계당 최대 32 펄스까지 가능하며 전압 또는 상대 시간에 의해 차단됩니다. DCIR 테스트가 지원되어 전력 성능 평가 및 등급 분류를 위한 내부 저항 데이터를 제공합니다.

Q4: 시스템으로 배터리 팩을 테스트하거나 BMS와 통신할 수 있습니까?

옵션인 통신 확장 기능은 CAN 및 RS485 통신을 지원하며, DBC 구성을 통한 BMS 통신을 포함합니다. 이를 통해 고객의 BMS 프로토콜과 DBC 파일로 정의된 배터리 관리 시스템이 참여하는 테스트 프로그램을 수행할 수 있으며, 동시에 기본 시스템은 셀 수준의 충/방전, 펄스 및 DCIR 테스트를 계속 수행합니다.

Q5: 테스트 데이터는 어떻게 관리됩니까?

테스트 데이터는 호스트 소프트웨어에 의해 관리되는 MySQL 데이터베이스에 저장되며, TCP/IP를 통해 연결되고 EXCEL, TXT, GRAPH, PDF, CSV 형식으로 내보낼 수 있습니다. 소프트웨어 보호 조건(전압 및 전류 제한)은 동일한 환경에서 설정할 수 있으며, 하드웨어 보호(역접속 방지, 과전압, 과전류, 과열 방지)는 독립적으로 작동합니다.

Q6: 시스템에 필요한 작동 조건은 무엇입니까?

작동 온도 0 °C ~ 40 °C, 작동 습도 ≤ 70 % RH(결로 없을 것); 보관 온도 -10 °C ~ 50 °C, 습도 ≤ 80 % RH. 25 ± 10 °C 범위 내에서 온도에 의한 정확도 오차는 50 ppm/°C 미만입니다. 이 시스템은 IP20 등급이며 깨끗하고 건조하며 통풍이 잘 되는 곳에 설치해야 합니다.

귀하의 실험실이나 생산 품질 관리 라인에 신뢰할 수 있는 다채널 셀 사이클링 및 등급 분류 기능을 추가할 준비가 되셨습니까? TOB-CT-4008Q-5V6A-S1에 대한 견적을 요청하시고, 셀 형식, 테스트 프로토콜, 그리고 옵션인 CAN / RS485 / BMS 통신이 필요한지 여부를 명시해 주십시오. 당사의 배터리 테스트 엔지니어가 고정 장치 선택 및 테스트 프로그램 설정에 대해 조언해 드릴 수 있습니다.
