4탐침 전극 코팅 저항률 테스터

배터리 전극 박막용 4탐침 전극 코팅 비저항 측정기

제품 개요 및 주요 용도

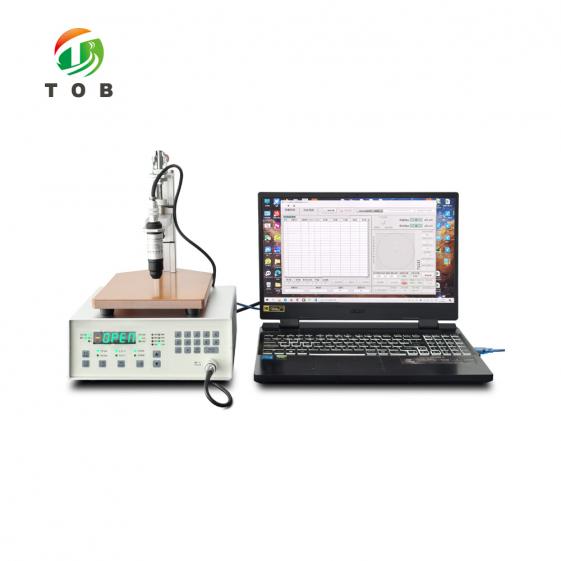

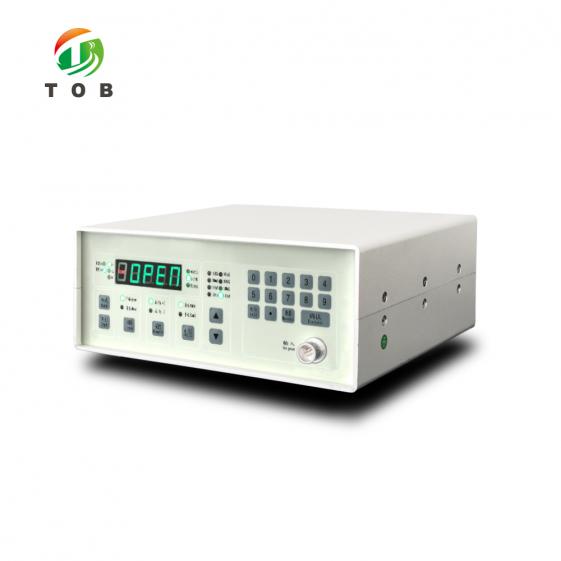

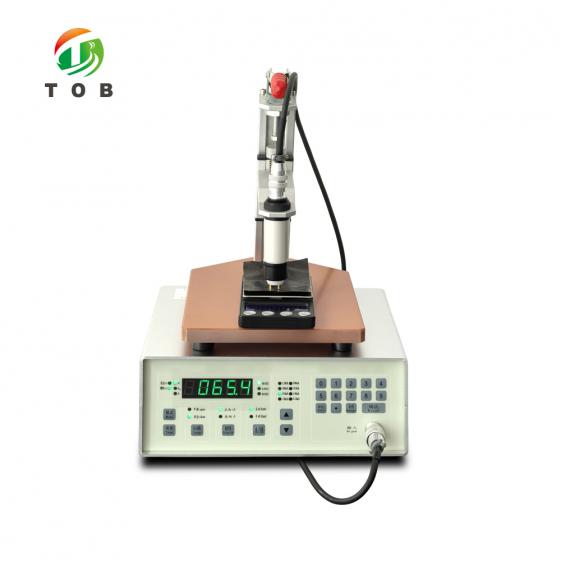

TOB-ERT-F02B는 리튬 이온 배터리 전극에서 발견되는 복합 구조인 금속 박막 위 전극 코팅의 비저항 및 수직 면저항을 측정하기 위해 특별히 설계된 4탐침 전극 코팅 비저항 측정기입니다. 이 장비는 원통형 평면 팁 탐침이 특징인 코팅 비저항/수직 면저항 탐침과 함께 제공되며, 4탐침 장비 및 테스트 플랫폼으로 구성되어 금속 박막 위의 코팅 비저항과 수직 고유 저항을 측정합니다.

전체 테스트 시스템은 4탐침 본체, 압력 밸런스 유닛, 연결 케이블로 구성됩니다. 탐침 어셈블리는 탐침 핀, 탐침 홀더, 원통형 본체, 테스트 플랫폼 연결 너트 및 장비 연결 케이블로 이루어져 있습니다. 이 탐침은 모든 TOB 4탐침 장비 및 테스트 플랫폼과 완벽하게 호환되며, 대부분의 타사 4탐침 장비와도 호환되므로 이미 다른 4탐침 하드웨어를 보유한 실험실에 유연성을 제공합니다.

이 장비가 필요한 이유—그리고 기존 4탐침 테스트가 배터리 전극에 부적합한 이유:

배터리 전극 박막의 코팅층은 코팅 자체보다 전기 전도성이 훨씬 높은 알루미늄 또는 구리 박막에 부착되어 있습니다. 코팅이 얇기 때문에 박막에 비해 면내 저항이 높습니다. 배터리 전극을 테스트하기 위해 기존의 4탐침 방식을 사용하면 전류 분포가 기재에 의해 지배됩니다. 즉, 박막이 거의 완벽한 단락 회로 역할을 하여 대부분의 테스트 전류를 코팅에서 우회시킵니다. 따라서 코팅 전체에서 측정된 전압은 매우 작으며, 명목상 결과는 실제 값보다 훨씬 낮게 나타납니다. 기존의 4탐침 측정은 균질하고 등방성이며 균일한 재료에 대해서만 유효하며, 박막 위의 전극 코팅 복합체는 이러한 조건을 만족하지 않습니다.

TOB-ERT-F02B는 전극의 실제 작동 상태를 시뮬레이션하여 이러한 한계를 해결합니다. 4단자 측정 원리를 사용하여 테스트 전류는 '전류 전극 양극 → 코팅 → 구리(알루미늄) 박막 → 코팅 → 전류 전극 음극' 경로를 따라 흐릅니다. 이 회로에서 박막 자체의 저항은 총 저항의 1% 미만인 수 밀리옴(mΩ)에 불과하므로 무시할 수 있습니다. 따라서 측정된 결과 RT = V/I는 두 코팅층의 벌크 저항 합계를 나타내며, 이를 통해 코팅 비저항과 수직 고유 저항을 계산할 수 있습니다.

이상적인 용도:

1. 알루미늄(양극) 또는 구리(음극) 박막 위 전극 코팅의 전도 성능을 평가해야 하는 배터리 전극 제조업체 및 생산 라인.
2. 코팅 균일성과 전도성을 확인하기 위해 캘린더링 전후의 코팅된 전극 시트를 테스트하는 품질 관리 실험실.
3. 슬러리 조성과 전극 성능 간의 상관관계를 파악하기 위해 정확한 코팅 비저항 데이터가 필요한 신규 전극 배합 개발 R&D 그룹.
4. 기존 4점 탐침으로 배터리 전극 코팅을 테스트하려다 기재 전류 우회 현상으로 인해 비현실적으로 낮은 수치를 얻었던 모든 시설.

표준 탐침 구성이 귀하의 전극 코팅 두께 및 박막 유형에 적합한지 확인해야 합니까? 전극 사양을 기재하여 당사의 테스트 장비 엔지니어에게 문의하십시오.

전극 제조 및 품질 관리에서 코팅 비저항 테스트의 위치

리튬 이온 배터리 전극 생산에서 코팅층의 전기 전도성은 셀의 내부 저항, 출력 특성 및 수명에 직접적인 영향을 미칩니다. 전도성 탄소의 분산 불량, 바인더와 전도체의 비율 부족 또는 코팅 결함으로 인해 전도성이 부족한 코팅은 저항이 높아져 전극이 전류를 균일하게 전달하는 능력을 제한합니다. TOB-ERT-F02B는 생산 체인의 두 가지 주요 지점에서 코팅의 전도 성능을 직접적이고 정량적으로 측정합니다:

1. 코팅 및 건조 후 (캘린더링 전):이 단계에서 코팅은 다공성 상태이며 아직 압축되지 않았습니다. 이 시점에서 코팅 비저항을 측정하면 전극이 캘린더링 및 셀 조립 단계로 넘어가기 전에 배합 또는 코팅 공정 문제를 조기에 발견할 수 있습니다. 이 단계의 압력에 민감한 샘플의 경우, 측정 중 가해지는 압력을 모니터링하기 위해 디지털 디스플레이 압력 테스트 플랫폼을 옵션으로 구성할 수 있습니다.
2. 캘린더링 후:압축된 전극은 밀도가 높고 입자 간 접촉이 개선되었습니다. 캘린더링 전후의 비저항을 비교하면 캘린더링 단계의 효율성을 정량화하고 목표 전도성이 달성되었는지 확인할 수 있습니다.

테스트 플랫폼은 최소 4 mm × 10 mm 크기의 샘플을 수용하며, 더 큰 평면 샘플과 모든 두께의 샘플을 테스트할 수 있습니다. 탐침 핀은 8.0 mm 간격으로 일직선 2핀 구성으로 배열되어 있으며, 탐침 핀은 니켈 또는 금 도금된 인청동 합금으로 제작되었고 직경은 Φ4.0 mm입니다. 가해지는 압력은 200 g에서 1000 g 사이에서 조절 가능하며, 테스트 플랫폼을 통해 약 500 g의 정격 압력으로 조정됩니다.

4단자 코팅 비저항 측정의 작동 원리

기존 4탐침 테스트가 전극 코팅에 실패하는 이유:

기존 4탐침 측정에서는 4개의 탐침을 표면에 일렬로 배치하고, 바깥쪽 두 탐침에 전류를 흘린 후 안쪽 두 탐침에서 전압을 측정합니다. 이 방법은 테스트 재료가 균질하고 등방성이며 균일한 매질이라고 가정합니다. 그러나 배터리 전극의 구조는 전도성이 높은 금속 박막 위에 얇고 상대적으로 저항이 높은 코팅이 있는 형태입니다. 박막이 거의 전기적 단락 회로 역할을 하기 때문에 테스트 전류의 대부분을 우회시킵니다. 실제로 코팅을 통과하는 전류는 매우 작으며, 측정된 전압도 그에 따라 매우 작습니다. 따라서 명목상 결과는 실제 코팅 저항보다 훨씬 작게 나타나며, 이 복합 구조에 대해 기존 4탐침 결과는 의미가 없습니다.

TOB-ERT-F02B의 4단자 측정 원리:

TOB-ERT-F02B는 테스트 전류를 전극의 자연스러운 전류 경로를 따라 흐르게 함으로써 전극의 실제 작동 상태를 시뮬레이션합니다. 전류 회로는 다음과 같습니다:

전류 전극 양극 → 코팅 → 구리(알루미늄) 박막 → 코팅 → 전류 전극 음극

이 구성에서 테스트 전류는 두 코팅층과 박막을 직렬로 통과합니다. 구리(알루미늄) 박막의 저항은 수 밀리옴(mΩ)에 불과하여 총 저항의 1% 미만을 차지하므로 무시할 수 있습니다. 측정된 결과 RT = V/I는 두 코팅층의 벌크 저항 합계를 나타냅니다. 이 값으로부터 관련 유도 관계식을 사용하여 코팅 비저항과 수직 고유 저항을 계산할 수 있습니다.

이 측정은 작동 중인 전극의 실제 전류 경로를 복제하므로, 기재에 의해 왜곡된 오해의 소지가 있는 표면 측정값이 아닌, 서비스 중인 전극의 전도 성능을 직접적으로 반영합니다.

기술 사양

측정 범위 및 분해능

범위 구분 및 오차 등급

테스트 플랫폼 특성

전원 공급 장치

치수 및 중량

시스템 구성

TOB-ERT-F02B 테스트 시스템은 다음 구성 요소로 이루어져 있습니다:

호환성: 이 탐침은 모든 TOB 4탐침 장비 및 4탐침 테스트 플랫폼과 호환되며, 대부분의 타사 4탐침 장비와도 호환되어 실험실의 기존 장비와 함께 사용할 수 있습니다.

일반적인 측정 문제 및 문제 해결

배터리 전극 코팅을 위한 권장 측정 관행

• 샘플 준비:코팅된 전극에서 최소 4 mm × 10 mm 크기의 평평한 테스트 조각을 잘라내십시오. 생산 품질 테스트의 경우, 코팅 균일성을 평가하기 위해 전극 폭 전체의 여러 위치(예: 왼쪽, 중앙, 오른쪽)에서 샘플을 채취하십시오.
• 표면 청결도:측정 전 보풀이 없는 천과 이소프로판올로 샘플 표면을 닦아 오염 물질을 제거하십시오. 코팅 표면의 기름이나 이물질은 접촉 저항을 증가시킵니다.
• 압력 설정:캘린더링된 전극의 경우 약 500 g의 정격 압력을 사용하십시오. 캘린더링되지 않은(압력에 민감한) 전극의 경우, 옵션인 압력 테스트 플랫폼을 사용하고 정확한 인가 압력을 기록하여 측정값을 비교할 수 있도록 하십시오.
• 측정 순서:품질 프로토콜에 따라 저항, 비저항 및 면저항 값을 기록하십시오. 캘린더링 효과를 모니터링하려면 캘린더링 전후에 동일한 배합을 측정하고 비저항 값을 비교하십시오.
• 교정:정확도 사양이 유지되도록 주기적으로(기기의 교정 일정에 따라) 알려진 표준 저항기를 사용하여 기기를 확인하십시오.

엔지니어링 FAQ

Q1: 왜 기존의 4단자 프로브를 사용하여 전극 코팅을 테스트할 수 없나요?

기존의 4단자 프로브는 테스트 재료가 균질하고 등방성이며 균일한 매질이라고 가정합니다. 배터리 전극은 전도성이 높은 알루미늄 또는 구리 호일 위에 얇고 비교적 저항이 높은 코팅이 된 복합체입니다. 호일은 거의 완벽한 단락 회로 역할을 하여 테스트 전류의 대부분을 분류(shunt)하므로, 측정된 전압은 매우 작고 명목상의 결과는 실제 코팅 저항보다 훨씬 낮습니다. TOB-ERT-F02B는 전극의 실제 작동 경로를 따라 전류를 유도하는 4단자 측정을 사용하여 이를 해결하므로, 호일의 무시할 수 있는 저항(전체의 1% 미만)이 결과를 왜곡하지 않습니다.

Q2: 여기서 "4-probe"와 "4-terminal" 용어의 차이점은 무엇인가요?

이 기기에서 "4-probe"는 프로브 하드웨어(핀 구성이 있는 원통형 프로브)를 의미하며, "4-terminal"은 측정 원리(전류 단자와 전압 단자의 분리)를 의미합니다. 이는 호일 위 코팅 복합체에 적합한 방법입니다. 프로브 어셈블리는 4-probe 장치이지만, 기존의 평면 4단자 측정 대신 코팅 비저항을 얻기 위해 4-terminal 전류 경로 구성으로 적용됩니다.

Q3: 테스트할 수 있는 최소 샘플 크기는 얼마인가요?

최소 샘플 크기는 4 mm × 10 mm입니다. 더 큰 평면 샘플과 모든 두께의 샘플도 테스트할 수 있으며, 평면 치수에는 상한선이 없습니다.

Q4: 이 프로브를 다른 제조업체의 기존 4-probe 기기와 함께 사용할 수 있나요?

네. 사양에 따르면 이 프로브는 모든 TOB 4-probe 기기 및 테스트 플랫폼과 호환되며, 대부분의 다른 제조업체 4-probe 기기와도 호환됩니다. 특정 기기 모델이 있는 경우 TOB에 문의하여 호환성을 확인하십시오.

Q5: 측정된 결과는 실제 전극 성능과 어떤 관련이 있나요?

측정된 결과 RT = V/I는 전류 경로에 있는 두 코팅 층의 벌크 저항 합계를 나타내며, 이는 전극의 실제 작동 상태를 시뮬레이션합니다. 이 값은 사용 중인 코팅의 전도성 성능을 직접적으로 반영합니다. 코팅 비저항이 낮을수록 전극을 통한 전자 이동이 더 원활함을 의미하며, 이는 셀 내부 저항을 낮추고 출력 성능을 향상시키는 데 기여합니다.

기판 전류 분류로 인한 왜곡 없이 전극 코팅의 진정한 전도성 성능을 측정할 준비가 되셨습니까? TOB-ERT-F02B에 대한 견적을 요청하거나, 당사의 테스트 기기 엔지니어에게 문의하여 캘린더링되지 않은 전극을 위한 옵션 압력 테스트 플랫폼 및 기존 프로브 하드웨어와의 호환성에 대해 논의하십시오.
