200A 각형 셀 테스트 치구

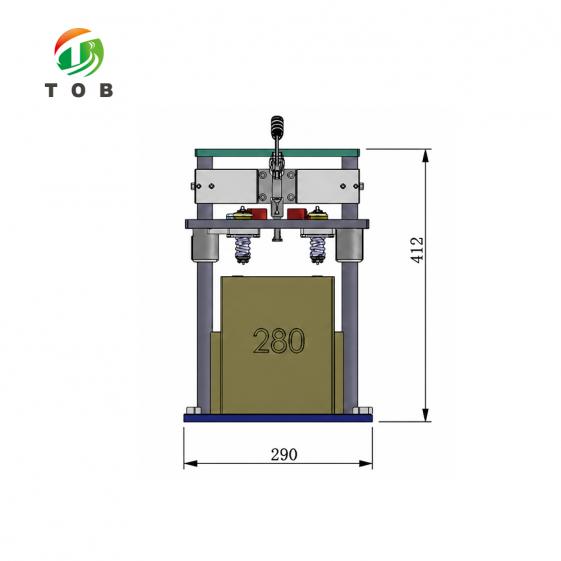

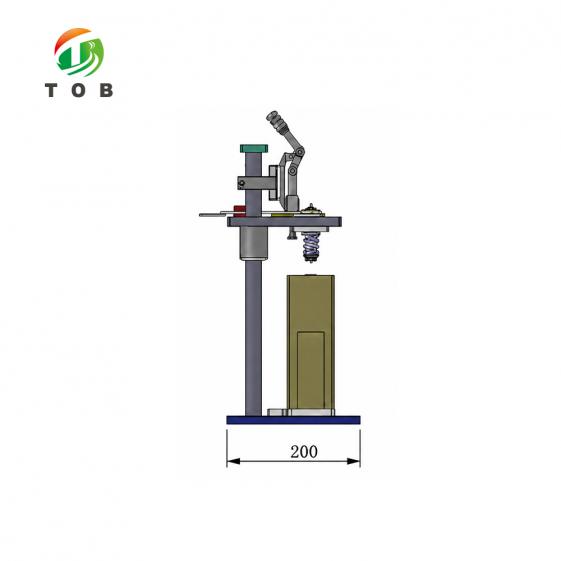

200A 고전류 각형 전지 테스트 장치 - TOB-FJ-314-200A

제품 개요 및 이상적인 적용 분야

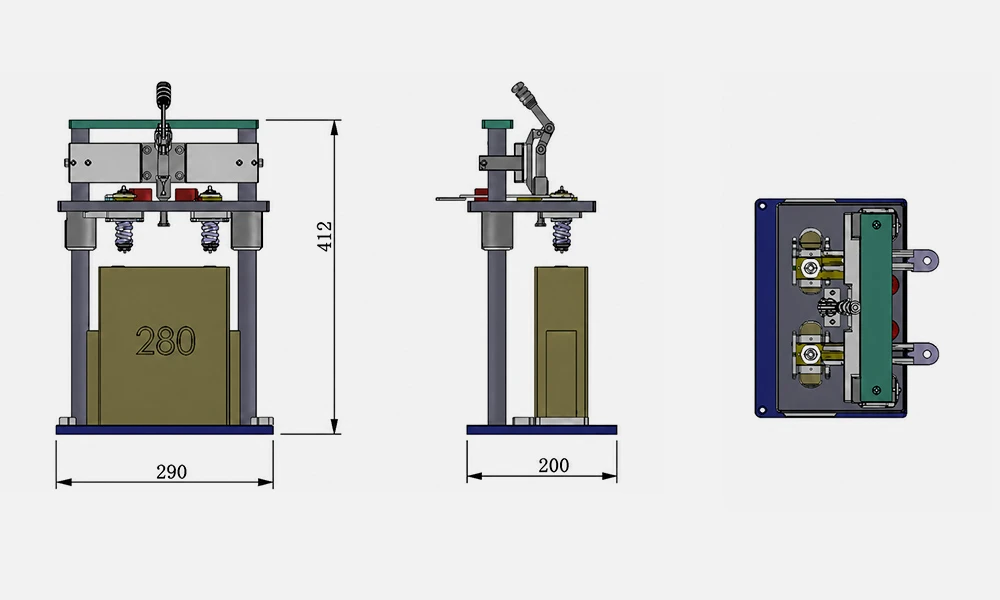

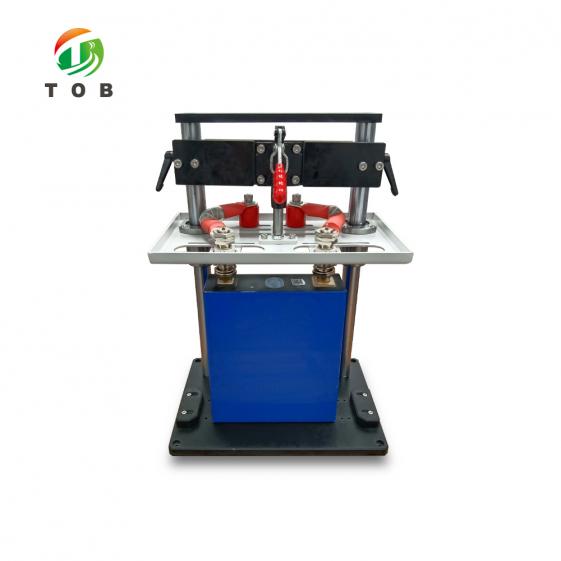

TOB-FJ-314-200A는 200A 고전류 테스트 지그로, 각형(정사각형) 리튬 이온 셀에 사용됩니다. 이 지그는 충방전 테스트 중 각형 셀을 안정적으로 고정하고, 셀 탭과 배터리 테스트 장비 사이에 전기적 접촉을 제공하도록 설계되었으며, 고전류 테스트 프로그램을 위한 200A의 전류 용량을 갖추고 있습니다.

각형 전지는 외형 치수와 탭 위치가 매우 다양합니다. 동일한 용량의 전지라도 제조사와 전지 설계에 따라 너비, 높이, 두께, 탭 위치가 다를 수 있습니다. TOB-FJ-314-200A는 이러한 치수 및 호환성 측면에서의 다양성을 해결합니다.

• 세포막 수용성:이 고정 장치는 너비 100~235mm, 높이 0~230mm, 두께 30~140mm의 셀을 수용할 수 있습니다. 높이 범위가 0부터 시작한다는 것은 높이 방향 제한 없이 얇은 셀도 지원할 수 있음을 의미합니다.
• 탭 위치 조정:호환 탭 중심 거리는 70mm에서 180mm까지 조절 가능하므로, 고정 장치의 접점을 다양한 프리즘형 셀 형식의 두 탭 위치에 맞출 수 있습니다.

이러한 조합을 통해 하나의 고정 장치 유형으로 소형 및 중형 셀부터 대형 고용량 셀에 이르기까지 다양한 두께 및 높이 범위의 프리즘형 셀 형식을 지원할 수 있으므로 여러 형식을 테스트할 때 테스트 스테이션에 필요한 전용 고정 장치의 수를 줄일 수 있습니다.

다음과 같은 용도에 적합합니다:

• 정사각형 배터리 셀 제조업체들은 높은 테스트 전류가 필요한 고출력 셀을 포함하여 정사각형 셀에 대한 충방전 테스트 및 용량 등급 평가를 진행하고 있습니다.
• 입고 검사 또는 생산 배치에서 각형 전지를 테스트하는 배터리 품질 관리 연구소.
• 배터리 연구 개발팀이 셀 크기와 탭 위치가 반복 설계마다 바뀌는 각형 셀 설계를 평가하고 있습니다.
• 다양한 프리즘 형태를 처리할 수 있고, 형태별로 전용 고정 장치가 아닌 하나의 조절 가능한 고정 장치만 필요한 테스트 스테이션.

사용하시는 각형 셀 규격 및 테스트 계획에 셀 수용 범위와 200A 정격이 적합한지 확인해야 하십니까? 셀 크기(너비, 높이, 두께)와 탭 중심 거리를 알려주시면 배터리 테스트 엔지니어에게 문의하실 수 있습니다.

프리즘형 전지 테스트에서 고정 장치의 역할

각형 전지는 기계적으로 고정되고 테스트 장비에 전기적으로 연결될 때까지 테스트할 수 없습니다. 테스트 픽스처는 테스트 워크플로에서 전지와 배터리 테스터 사이에 위치하여 이 두 가지 기능을 수행합니다.

• 세포 준비:테스트할 프리즘형 셀을 선택하고, 해당 셀의 크기와 탭 레이아웃을 정의합니다.
• 조명기구 조정:고정 장치가 세포에 맞춰 설정됩니다. 세포 수용 영역은 세포의 너비, 높이 및 두께에 맞게 조정되고, 탭 접점은 70~180mm 범위 내에서 세포 탭 중심 거리에 맞게 설정됩니다.
• 세포 로딩:셀을 고정 장치에 놓고 접점을 셀 탭에 연결합니다.
• 테스트 중:배터리 테스트 장비는 충방전 사이클, 용량 등급 분류 또는 내부 저항 측정과 같은 테스트 프로그램을 실행하며, 이때 고정 장치가 장비와 배터리 셀 사이에 전류를 전달합니다.
• 짐을 내리고 다시 반복합니다.테스트 대상 셀을 제거하고 다음 포맷 또는 다음 셀에 맞게 고정 장치를 재조정합니다.

몇 가지 요인으로 인해 고정 장치는 프리즘형 전지 테스트에서 결정적인 요소가 됩니다.

탭 정렬.프리즘형 전지의 전기적 연결은 두 개의 탭을 통해 이루어집니다. 고정 장치의 접점이 탭 위치와 일치하지 않으면 접촉 면적이 줄어들고 접촉 저항이 증가하며 두 탭 사이의 전류 경로가 불균일해집니다. TOB-FJ-314-200A는 70mm에서 180mm까지 조절 가능한 탭 중심 거리 덕분에 다양한 탭 배열을 가진 전지와 정확하게 정렬할 수 있습니다.

고전류 작동.최대 200A에 달하는 시험 전류에서는 전류 경로의 모든 접점 품질이 중요합니다. 접점 상태, 청결도, 그리고 견고한 접촉은 접점에서 발생하는 열량과 측정 결과의 일관성에 직접적인 영향을 미칩니다. 이 지그는 각형 전지의 고속 시험을 위해 이러한 전류를 견딜 수 있도록 설계되었습니다.

기계적 안정성.최대 폭 235mm, 두께 140mm의 각형 전지는 상당한 질량과 공간을 차지합니다. 고정 장치는 테스트 동안 전지를 안정적으로 고정하여 전지의 위치, 즉 접촉 조건이 사이클링 동안 변하지 않도록 합니다.

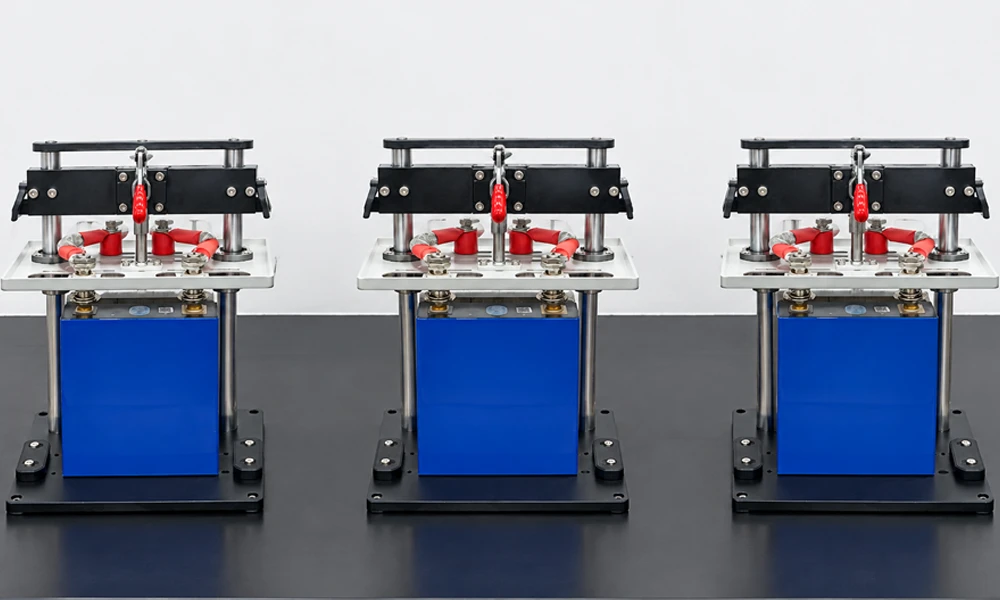

TOB-FJ-314-200A의 주요 엔지니어링 특징

• 200A 전류 운반 클래스
  이 고정 장치는 200A의 전류 전달 용량을 갖도록 설계되어 고전류 충방전 테스트 프로그램에 적합합니다. 이는 기존의 저전류 고정 장치 설계가 한계 요인이 되는 테스트 영역입니다.
• 넓은 셀 폭 수용 범위: 100 - 235 mm
  이 고정 장치는 폭이 100mm에서 235mm까지 다양한 크기의 셀을 수용할 수 있어, 이 범위 내에서 중간 크기 셀부터 대형 셀까지 폭넓은 프리즘형 포맷을 지원합니다. 폭 범위는 가장 넓은 쪽이 고정되어 있어 하나의 고정 장치로 여러 폭의 셀을 사용할 수 있습니다.
• 높이 조절 범위: 0~230mm
  이 고정 장치는 높이가 최대 230mm인 셀을 수용할 수 있습니다. 범위는 0에서 시작하는데, 이는 높이 방향 제한 없이 얇은 셀도 지원할 수 있음을 의미합니다. 따라서 높이가 낮은 셀과 높은 셀을 함께 테스트할 때 유용합니다.
• 두께 조절 범위: 30~140mm
  이 고정 장치는 두께가 30mm에서 140mm에 이르는 셀을 수용할 수 있습니다. 이 범위는 두껍고 용량이 큰 셀을 포함하여 다양한 각형 셀 형태를 포괄하며, 이러한 셀은 고정 장치에 안정적으로 고정되어야 하는 크기와 무게를 지닙니다.
• 조절 가능한 탭 중심 거리: 70 - 180 mm
  호환 가능한 탭 중심 거리는 70mm에서 180mm까지 조절 가능하므로, 고정 장치의 접점을 다양한 프리즘형 셀 디자인의 탭 위치에 맞출 수 있습니다. 이 매개변수 덕분에 고정 장치를 탭 간격이 다른 다양한 셀 형식에 적용할 수 있습니다.
• 다양한 포맷에 사용 가능한 단일 기기
  셀 엔벨로프 범위와 탭 중심 거리가 모두 조절 가능하므로 단일 TOB-FJ-314-200A 구성으로 다양한 프리즘형 셀 형식을 지원할 수 있습니다. 여러 셀 유형을 처리하는 테스트 스테이션의 경우, 필요한 전용 픽스처 수를 줄이고 픽스처 관리를 간소화할 수 있습니다.
• 고전류 테스트 스테이션용으로 설계되었습니다.
  200A의 전류 등급과 넓은 규격의 조합으로 이 고정 장치는 고전류 테스트 스테이션에서 사용하기에 적합합니다. 이러한 스테이션에서는 고정 장치가 전류 경로의 일부이며 반복적인 테스트에서도 접촉 품질을 유지해야 합니다.

호환 가능한 셀 크기

탭 매개변수

실용적인 사용 권장 사항

적재 전에 셀이 규격 범위 내에 있는지 확인하십시오. 셀의 너비(100~235mm), 높이(0~230mm), 두께(30~140mm)가 고정 장치 범위 내에 있는지 확인하고, 셀 탭 중심 거리가 조정 가능한 70~180mm 범위 내에 있는지 확인하십시오.

• 셀의 탭 위치에 탭 연락처를 설정합니다.두 탭의 중심과 접촉하는 접점이 일치하도록 탭 중심 거리를 조정하십시오. 올바르게 정렬하면 접촉 면적이 최대화되고 두 탭 사이의 전류 경로가 균일하게 유지됩니다.
• 테스트 전류에 맞는 조명기구를 선택하십시오.프로그램을 시작하기 전에 계획된 테스트 전류가 고정 장치의 200A 전류 허용 범위 내에 있는지 확인하십시오.
• 접촉면을 깨끗하게 유지하십시오:높은 시험 전류에서 접촉면의 오염 물질이나 산화막은 접촉 저항을 증가시키고 열을 발생시킵니다. 고전류 시험을 시작하기 전에 접촉면을 검사하고 청소하십시오.
• 배터리를 단단히 고정하세요:테스트 시작 전에 셀이 제자리에 단단히 고정되어 유격이 없도록 하십시오. 그래야 사이클링 동안 접촉 상태가 안정적으로 유지됩니다.
• 무리한 힘을 주지 않고 적재 및 하역하십시오:세포를 수용 영역에 억지로 밀어 넣지 않고 배치 및 제거하여 세포, 고정 장치 및 접촉 메커니즘에 기계적 손상을 방지하십시오.
• 정기적으로 점검하고 유지 관리하십시오.정해진 간격으로 접점과 조절 가능한 부분의 마모 여부를 점검하고, 사용하지 않을 때는 깨끗하고 건조한 장소에 보관하십시오.

엔지니어링 FAQ

Q1: TOB-FJ-314-200A는 어떤 크기의 프리즘형 전지를 지원합니까?

이 고정 장치는 너비 100~235mm, 높이 0~230mm, 두께 30~140mm의 셀을 수용할 수 있습니다. 탭 위치의 경우, 호환되는 탭 중심 거리는 70~180mm까지 조절 가능합니다.

Q2: 0~230mm의 높이 범위는 무엇을 의미합니까?

이 고정 장치는 높이가 최대 230mm인 셀을 지원하며, 범위는 0부터 시작하므로 높이 방향에 제한 없이 얇은 셀도 지원할 수 있습니다. 따라서 동일한 고정 장치에서 높이가 더 높은 셀과 얇은 셀을 함께 테스트할 수 있습니다.

Q3: 탭 중심 거리는 얼마이며, 왜 조절 가능한가요?

탭 중심 거리는 셀의 두 탭 중심 사이의 거리, 즉 셀에 전기적으로 연결되는 지점 사이의 거리입니다. 고정 장치의 호환 가능한 탭 중심 거리는 70mm에서 180mm까지 조절 가능하므로, 고정 장치의 접점을 다양한 프리즘형 셀 디자인의 탭 위치에 맞춰 정렬할 수 있어, 모든 포맷에서 접촉 면적과 전류 경로를 일정하게 유지할 수 있습니다.

Q4: 200A 등급은 조명기구에 어떤 의미를 갖나요?

TOB-FJ-314-200A는 200A 전류 용량 등급으로, 고전류 충방전 시험을 위한 전력형 각형 전지에 대해 최대 200A의 전류를 견딜 수 있도록 설계되었습니다. 정격의 세부 사항(예: 전류 인가 조건)은 특정 시험 프로그램과 비교하여 확인하십시오.

Q5: 이 장치는 어떻게 전지를 배터리 테스터에 연결합니까?

이 고정 장치는 배터리 셀을 기계적으로 고정하고 셀 탭에 전기 접점을 제공합니다. 전류 경로는 고정 장치에서 배터리 테스트 장비로 이어집니다. 사용하시는 테스터 모델과 연결 정보를 TOB에 알려주시면 사용 환경에 맞는 고정 장치 구성을 확인해 드리겠습니다.

Q6: 하나의 조명기구로 여러 가지 프리즘형 셀 형식을 지원할 수 있습니까?

네. 셀 외형(너비, 높이, 두께)과 탭 중심 거리 모두 넓은 범위에 걸쳐 적용 가능하므로, 동일한 고정 장치로 해당 범위 내에서 다양한 프리즘 형태를 구현할 수 있습니다. 형태 전환은 전용 고정 장치로 교체하는 것이 아니라 기존 고정 장치를 재조정하는 것만으로 가능합니다.

Q7: 조명기구는 어떻게 관리해야 합니까?

접촉면과 조절 가능한 부분을 깨끗하게 유지하고 마모나 오염 여부를 주기적으로 점검하십시오. 특히 접촉 상태가 열 발생 및 측정 일관성에 영향을 미치는 200A급 시험에서는 더욱 중요합니다. 사용하지 않을 때는 지그를 깨끗하고 건조한 곳에 보관하십시오.

다양한 셀 규격에 적용 가능한 200A 픽스처로 프리즘형 셀 테스트 스테이션을 구축할 준비가 되셨습니까? 셀 크기(폭, 높이, 두께), 탭 중심 거리, 그리고 예상 테스트 전류를 알려주시면 TOB-FJ-314-200A 견적을 요청하실 수 있습니다. 당사의 배터리 테스트 엔지니어가 고객님의 셀과 테스트 계획에 맞는 픽스처 구성을 확인해 드립니다.
