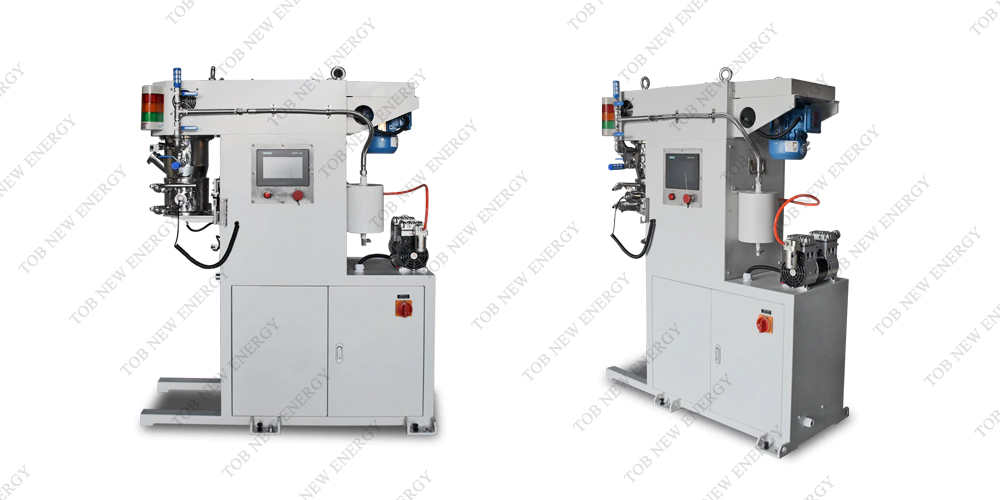

1L 진공 유성 믹서

1L 진공 실험실용 리튬 음극/양극 슬러리 혼합 공정에 사용되는 유성 믹서

제품 사진은 참고용이며, 실제 제품을 기준으로 판단해 주시기 바랍니다.

제품 개요

TOB-XFZH01 1L 진공 유성 믹서는 배터리 전극 슬러리 준비 및 첨단 소재 연구를 위해 설계된 실험실 규모의 고점도 혼합 시스템입니다.
이 장비는 행성형 혼합, 고전단 분산 및 진공 탈기 기술을 통합하여 제어된 진공 조건 하에서 고형분 함량이 높은 복잡한 재료를 효율적으로 처리할 수 있도록 합니다. 이는 특히 까다로운 배터리 연구 개발 분야에 적용 가능하며, 슬러리 균일성, 유동학적 안정성 및 재료 분산 품질을 크게 향상시킵니다.
이 시스템은 리튬 이온, 나트륨 이온 및 고체 배터리 연구뿐만 아니라 점도 및 분산에 대한 정밀한 제어가 요구되는 세라믹 슬러리 및 기능성 소재 개발에 널리 사용됩니다.

애플리케이션

TOB-XFZH01은 다음과 같은 분야에서 널리 사용됩니다:

• 리튬 이온 배터리 전극 슬러리 준비
• 나트륨 이온 배터리 소재 개발
• 고체 배터리 슬러리 연구
• 고점도 세라믹 슬러리 가공
• 전도성 페이스트 및 고분자 분산액
• 나노소재 및 기능성 소재 연구
• 실험실 및 파일럿 규모 연구 개발 제형
이 장비는 진공 보조 분산 및 정밀한 유동학적 제어가 필요한 고점도 물질 시스템에 특히 적합합니다.

주요 특징

• 고점도 유성 혼합 시스템
배터리 전극 슬러리 및 최대 120만 cP의 고형분 함량이 높은 재료용으로 설계되었습니다.

• 배터리 슬러리용 진공 탈기
혼합 과정에서 기포를 제거하여 전극 밀도와 코팅 균일성을 향상시킵니다.

• 고속 분산 시스템
강력한 전단력은 나노 및 전도성 소재에서 응집체를 효과적으로 분해하는 데 필수적입니다.

• 온도 조절 혼합 공정
통합 모니터링은 배터리 소재 배합 과정의 안정성을 향상시킵니다.

• 실험실 및 시범 연구 개발 설계
배터리 연구실, 시범 개발 및 재료 최적화 연구에 적합합니다.

주요 매개변수

하부 배럴 부품

부품 혼합

분산 부품

벽 긁기 부품

• 스크래치 방지 벽걸이 브래킷 재질: 304 스테인리스 스틸

• 스크래치 방지 벽 재질: 테플론

• 스크래치 벽 회전 속도: 유성 기어 박스 회전 속도와 동일

• 탈부착 가능 여부: 탈부착 가능 디자인 (점도가 높은 표면 처리 시 벽면 긁어내기 작업에서 제거해야 함)

베이스 및 리프팅 부품

• 부품 재질: 고강도 구조용 탄소강

• 리프팅 방식: 전기식

• 리프팅 가이드: 고정밀 선형 가이드

• 리프팅 일정: ≤212mm

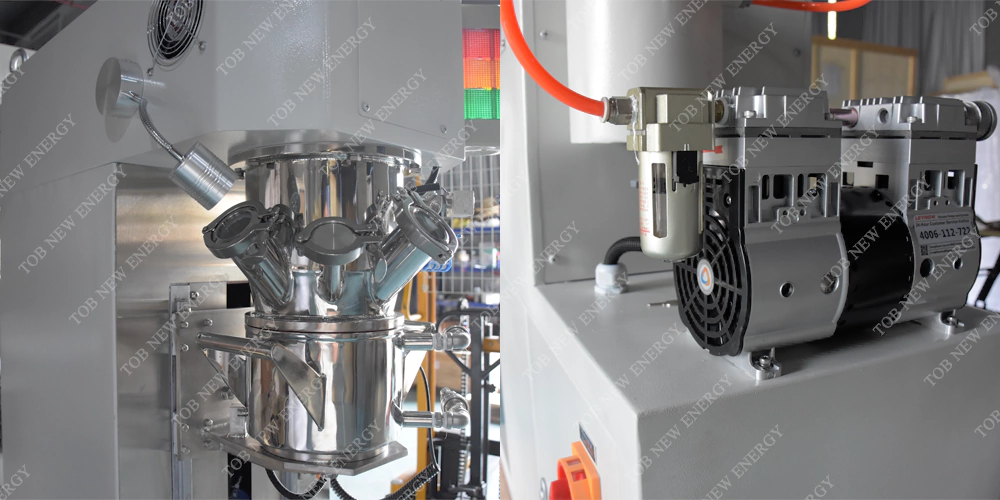

상부 배럴 부품

• 상부 배럴 재질: 304 스테인리스 스틸

• 분말 공급 포트: 빠른 개방 인터페이스 DN50 1개

• 미러 포트: DN50 강화 유리 시창 1개

• 액체 공급 포트: ISO 표준 1/2" 퀵 인터페이스 1개

• 진공 포트: G1/2" 1개

• 배기구: 진공 포트와 함께

• 디지털 진공 게이지 포트: M14×1.5 내부 나사산 미터법 톱니 인터페이스 1개

제어 시스템

• 배전반: 인버터와 같은 저전압 전기 부품을 설치하는 데 사용됩니다.

• 수동 조작 패널: 버튼, 노브, 게이지 등의 배치용

• 전원 공급 장치: AC 3×380V±5Ω, 50Hz

• 제어 모드: 전기 제어 + 액체 제어

• 전력 제어 및 속도 조절 모드: 인버터 시동 및 제어

• 냉각 방식: 공랭식 (액체 냉각식)

• 작동 모드: 터치스크린 또는 키 스위치

• 디지털 온도 표시기: 재료 온도

• 비상 정지 버튼: 1개

• 경보 시스템: 과열 경보, 과열 경보 차단, 경보 차단

• 속도 표시: 터치스크린에 속도가 표시됩니다.

• 전원 지침: 1개

• 타이머: 1, 분산과 혼합을 동시에 제어

참고: HMI 시스템 구성을 선택하시면 제어 시스템의 관련 콘텐츠가 터치스크린 제어에 통합됩니다.
