14500 원통형 셀 케이스 키트

14500 원통형 셀 케이스 키트 - TOB-14500-C-1

제품 개요 및 이상적인 용도

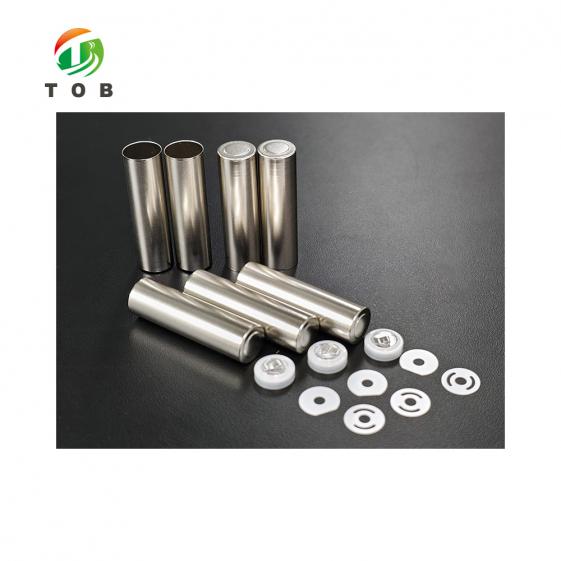

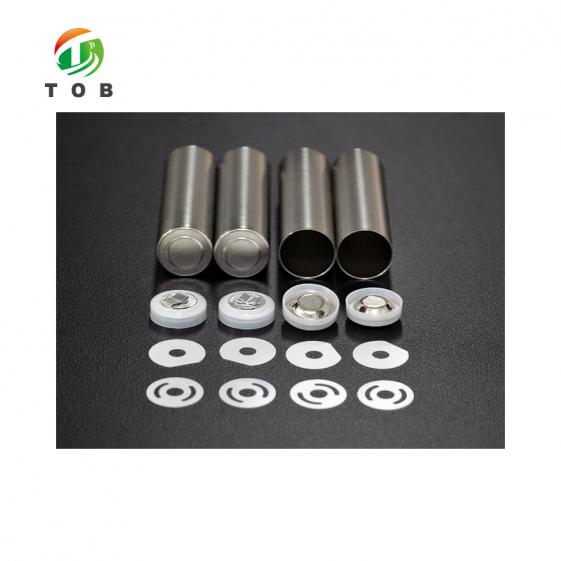

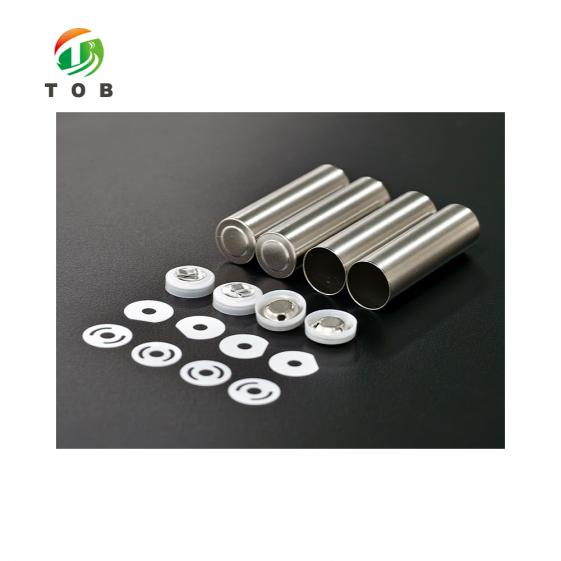

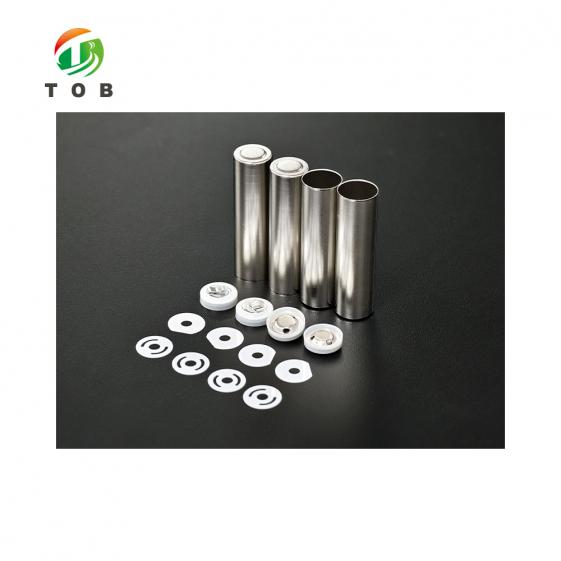

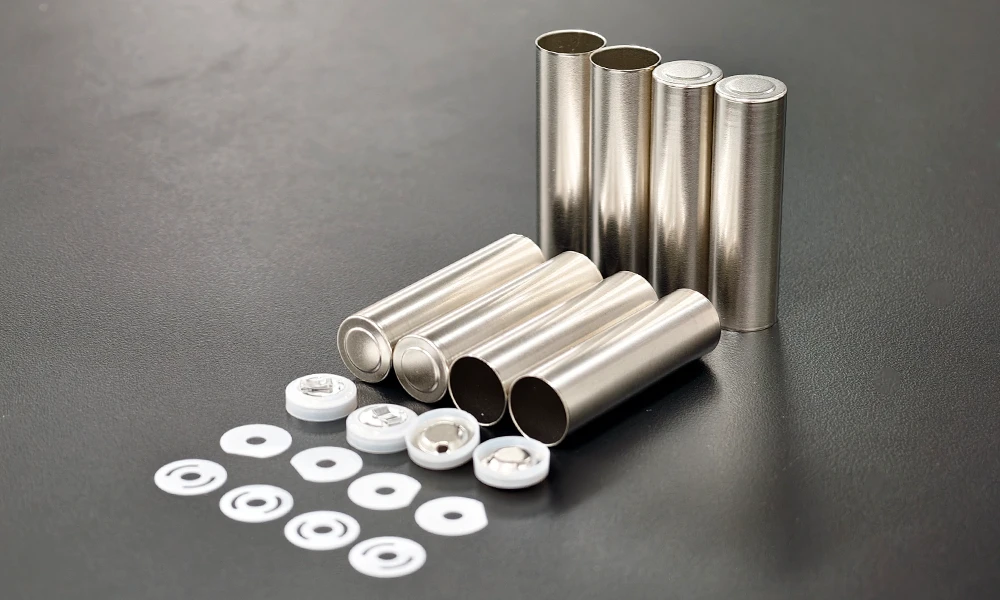

TOB-14500-C-1은 14500(14 mm × 50 mm) 원통형 셀을 제작하기 위한 맞춤형 하드웨어 키트입니다. 각 세트에는 니켈 도금된 일본산 강철 케이스 1개, 방폭 캡 1개, 그리고 이에 맞는 상하부 절연 가스켓이 포함되어 있습니다. 키트는 가방당 100세트씩 공급됩니다.

캡에는 알루미늄 탭(7 mm × 3 mm × 0.15 mm)이 이미 용접되어 제공되므로, 캡에 탭을 접합하는 공정을 생략할 수 있습니다. 캡의 내부 저항은 ≤ 0.5 mΩ이며, 안전 밸브는 3.2 ~ 4.0 MPa에서 작동합니다.

이상적인 용도:

• 14500(14 mm × 50 mm) 원통형 셀 제작
• 하나의 맞춤형 세트로 케이스, 캡, 상하부 절연 가스켓이 모두 필요한 제작
• 캡-탭 접합 단계를 생략하고자 하는 조립 공정
• 가방당 100세트 공급에 맞춘 수백 개 단위의 셀 생산
• 다른 규격에는 부적합: 이 키트는 14500 셀에만 맞습니다. 18650, 21700 또는 4680의 경우 해당 규격에 맞는 케이스를 사용하십시오.

14500 셀을 제작하시나요? 귀하의 캡 용접 방식을 알려주시면 사전 용접된 7 × 3 × 0.15 mm 알루미늄 탭이 해당 방식에 적합한지 확인해 드리겠습니다.

원통형 셀 조립에서 케이스 키트의 위치

케이스 키트는 전극 스택을 권취한 후 셀을 밀봉하기 전 조립 단계에서 사용됩니다. 원통형 셀 라인에서는 아래 3단계에 해당합니다:

1. 전극 준비 — 코팅, 롤링 프레스 및 슬리팅
2. 전극과 분리막을 젤리 롤 형태로 권취
3. 케이스 키트는 여기서 사용됩니다 — 젤리 롤을 케이스에 삽입하고, 상하부 가스켓을 배치한 후, 방폭 캡을 장착합니다
4. 캡 용접 — 사전 용접된 알루미늄 탭이 용접 단계에서 연결되는 부위입니다
5. 그루빙 및 전해액 주입
6. 밀봉, 세척 및 화성 / 등급 분류

TOB-14500-C-1의 주요 엔지니어링 특성

1. 케이스 구조

• 니켈 도금 일본산 강철: 케이스는 니켈 도금된 일본산 강철로 성형되어 원통형 셀 조립을 위한 용접 가능하고 부식에 강한 외면을 제공합니다.
• 14500 규격: 14500(14 mm × 50 mm) 셀에 맞게 치수가 설계되었습니다.

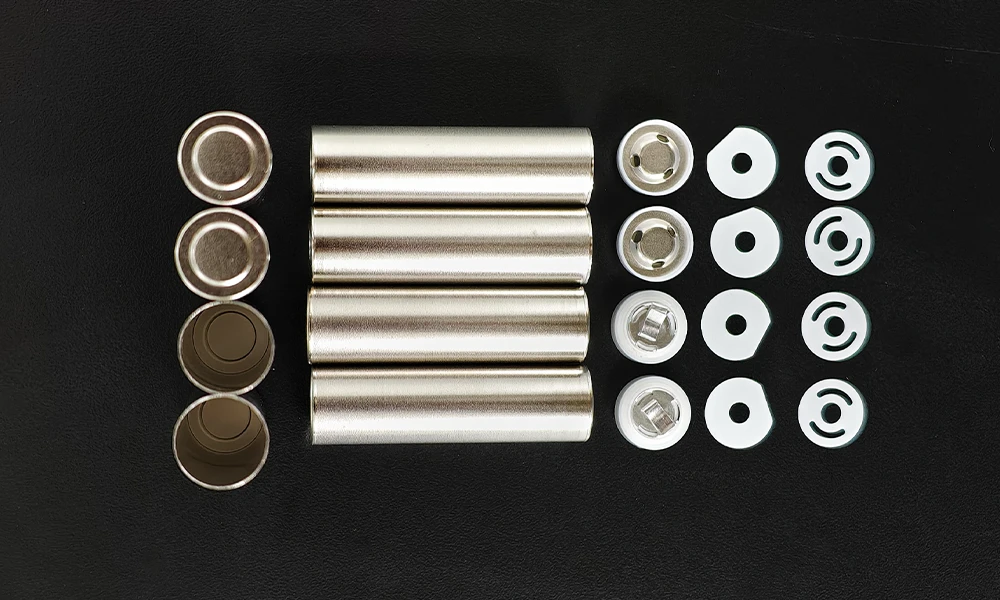

2. 캡 및 사전 용접된 탭

• 방폭 캡: 내부 압력을 방출하기 위해 3.2 ~ 4.0 MPa에서 열리는 안전 밸브가 장착되어 있습니다.

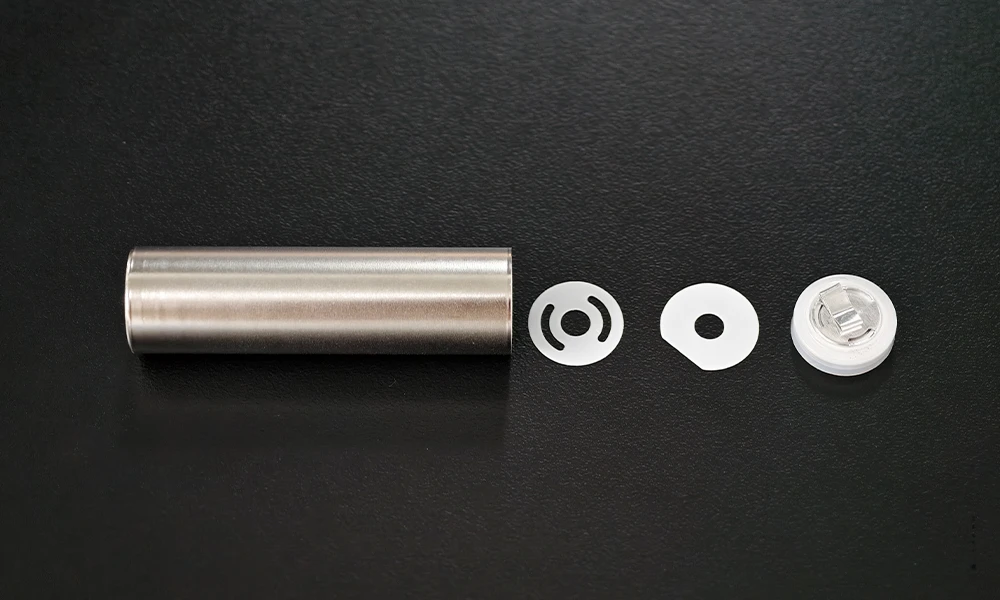

• 사전 용접된 알루미늄 탭: 7 mm × 3 mm × 0.15 mm 크기로, 배송 전 캡에 용접되어 있습니다. 이는 일반 케이스와 캡을 별도로 구매하는 것과 비교했을 때 가장 큰 실질적 차이점이며, 라인에서 탭-캡 접합 작업을 설정할 필요가 없습니다.
• 캡 내부 저항: ≤ 0.5 mΩ으로, 캡이 셀에 작고 일정한 직렬 저항을 추가합니다.

3. 키트 구성 및 포장

• 맞춤형 소모품: 케이스, 캡, 상부 가스켓, 하부 가스켓이 함께 제공되므로 한 가방으로 네 가지 부품을 모두 해결할 수 있습니다.
• 표준 포장: 가방당 100세트.

전체 기술 사양

1. 키트 구성품 및 케이스

2. 캡 사양

선택 가이드: 셀 규격에 맞는 케이스 선택

케이스 키트는 규격 간 호환되지 않으며, 케이스, 캡, 가스켓은 단일 규격 전용으로 제작되었습니다. 제작하려는 셀과 일치하는 규격을 사용하십시오:

실무 운영 권장 사항

• 작업 시작 전 수량 확인: 가방 하나에 100세트가 들어 있으며, 각 세트는 4개의 위치를 커버해야 합니다. 가스켓이 누락되면 조립 공정이 중단되므로, 개봉 전 계획된 작업 규모에 맞춰 가방 수량을 확인하십시오.
• 라우팅을 시작하기 전 탭 확인: 알루미늄 탭이 사전 용접되어 있으므로, 캡 용접 단계가 캡 자체에 탭을 용접하는 방식이 아니라 7 mm × 3 mm × 0.15 mm 알루미늄 탭에 결합하도록 설정되어 있는지 확인하십시오.
• 밸브 범위를 테스트 한계치와 일치시키기: 캡 밸브는 3.2 ~ 4.0 MPa에서 열립니다. 셀 테스트 및 승인 계획에 사용되는 압력 한계치가 해당 범위와 일치하는지 확인하십시오.
• 두 가스켓 모두 장착: 키트는 상부 및 하부 절연 가스켓을 제공합니다. 두 위치 모두 채워져야 하므로, 라인의 지침서에 세트당 2개의 가스켓이 명시되어 있는지 확인하십시오.

엔지니어링 FAQ

Q1: 알루미늄 탭이 배송 전에 캡에 용접되어 있는 이유는 무엇인가요?

귀하의 라인에서 탭-캡 결합 작업을 수행할 필요가 없도록 하기 위함입니다. 이미 7 mm × 3 mm × 0.15 mm 알루미늄 탭이 부착된 캡을 받게 되므로, 캡에 남은 용접 작업만 공정 단계로 수행하면 됩니다.

Q2: 이 키트와 18650 또는 21700 케이스 중 무엇을 선택해야 하나요?

셀 규격에 따라 선택하십시오. 부품은 서로 호환되지 않습니다. 셀이 14500(14 mm × 50 mm)인 경우 이 키트를 사용하십시오. 18650 또는 21700인 경우 해당 규격에 맞는 케이스를 사용하십시오. 결정은 용량이나 용도가 아닌, 제작 중인 셀에 따라 이루어집니다.

Q3: 3.2 ~ 4.0 MPa 값은 캡에 대해 무엇을 의미하나요?

이는 캡의 안전 밸브가 열려 내부 압력을 방출하는 압력입니다. 셀 테스트 및 승인 기준에 대한 압력 한계치를 설정할 때 캡의 개방 임계값으로 간주하십시오.

Q4: ≤ 0.5 mΩ 캡 내부 저항은 실제 어떤 의미인가요?

이는 캡 자체에 의한 저항입니다. 캡 값이 ≤ 0.5 mΩ이라는 것은 캡이 셀에 작고 제한된 직렬 저항만을 추가한다는 의미이며, 이는 빌드 간 또는 캡 로트 간의 내부 저항 수치를 비교할 때 중요합니다.

Q5: 키트에 포함되지 않은 것은 무엇인가요?

키트는 셀 하드웨어(케이스, 캡, 상부 가스켓, 하부 가스켓)만 포함합니다. 전극 조립체, 분리막, 전해질 및 기타 셀 구성 요소는 포함되지 않습니다.

표준 사양이 아닌 수량이나 구성의 14500 키트가 필요하신가요? 제작 물량과 캡 용접 방법을 알려주십시오.

tob.amy@tobmachine.com | +86 181 2071 5609

검토자: Pinery Gong, 수석 엔지니어 — 배터리 조립 공정 및 수율 엔지니어링, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. ｜ 최종 업데이트: 2026-10-12
