배터리 소재용 1200℃ 3구역 튜브로

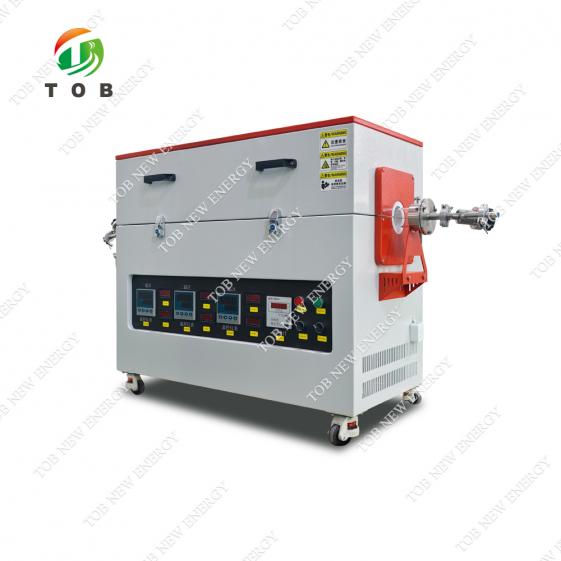

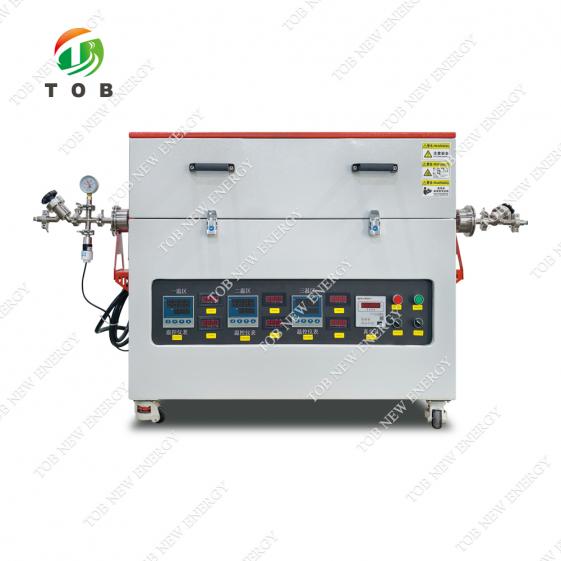

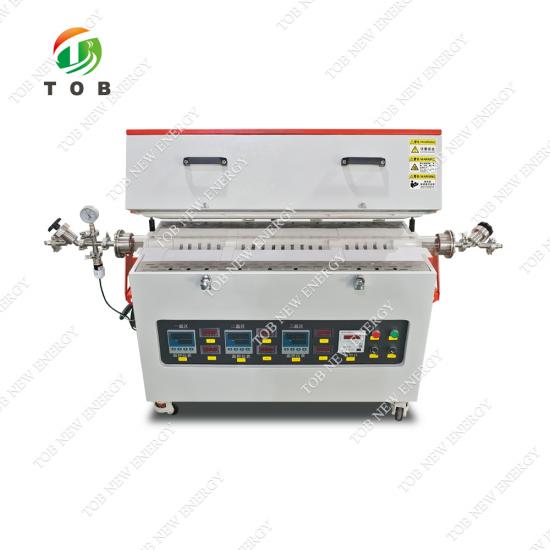

배터리 소재 합성 및 CVD 공정을 위한 TOB-G1200-60-III 3구역 튜브형 전기로(1200℃)

제품 개요 및 이상적인 적용 분야

3구역 튜브형 전기로는 긴 원통형 가열 챔버를 세 개의 독립적으로 제어되는 온도 영역으로 나누는 정밀 열처리 장비입니다. TOB-G1200-60-III는 이러한 구조를 활용하여 직경 60mm의 석영 튜브 내부에 450mm 이상의 매우 긴 균일 온도 영역을 구현합니다. 이를 통해 단일 구역 전기로 사용자가 겪는 고온/저온 온도 차이 없이 대형 시료, 여러 개의 소형 시료 또는 연속 공정을 가열할 수 있습니다.

배터리 연구 개발에서 이 전기로는 음극 분말 소성, 음극 탄화, 고체 전해질 합성 및 전극 코팅의 화학 기상 증착(CVD) 공정의 핵심 장비입니다. 석영 튜브는 양압 또는 약진공(옵션 펌프, 0.5 Pa) 상태에서 산소, 질소, 아르곤 및 기타 공정 가스를 주입할 수 있어 동일 시스템에서 산화, 불활성 분위기 또는 진공 보조 실험을 수행할 수 있습니다. 31개 세그먼트로 구성된 프로그래밍 가능 컨트롤러를 통해 램프, 유지, 냉각을 포함한 전체 열 프로파일을 정의할 수 있으며, 전기로는 각 영역을 독립적으로 관리하여 설정값을 정확하게 유지합니다. 실험 후 전기로를 열면 이중 쉘 강제 공기 냉각 시스템이 외부 케이스 온도를 60℃ 이하로 유지하며, 고순도 알루미나 섬유 단열재는 에너지 절감 효과를 통해 투자 비용을 이미 회수한 상태입니다.

다음과 같은 용도에 적합합니다:

• 배터리 소재 연구원들이 제어된 분위기 하에서 LFP, NMC, LCO 또는 LMFP 양극 전구체를 소성하고 있다.
• 정밀한 온도 상승 및 장시간 유지가 필요한 LLZO, LATP 또는 황화물 기반 전해질을 합성하는 고체 전해질 개발업체.
• 양극 입자 또는 박막 전극층에 탄소 코팅을 CVD 방식으로 성장시키는 모든 연구실.
• 분말이나 소형 부품의 여러 배치에 걸쳐 열처리 조건을 재현해야 하는 품질 보증 팀.
• 기존에는 단일 구역로 가열로를 사용하면서 튜브를 따라 시료 품질이 일정하지 않아 어려움을 겪었던 대학 연구실들이 개선되었습니다.

N 어떤 분위기나 온도 프로파일이 배터리 소재에 적합한지 확신이 서지 않으십니까? 당사의 열처리 엔지니어에게 문의하십시오. 전구체 및 목표 상 정보를 보내주시면 최적의 시작 레시피를 추천해 드리겠습니다.

이 튜브형 전기로는 배터리 소재 가공에 어떤 역할을 할까요?

TOB-G1200-60-III는 배터리 소재 생산의 분말 합성 및 열처리 단계, 즉 전극 슬러리 혼합 및 코팅 전 단계에 위치합니다. 양극 활물질의 경우, 금속 수산화물 또는 탄산염 전구체를 리튬 공급원과 혼합한 후 이 호에서 700℃~1000℃ 사이의 온도에서 산소 기류 또는 건조 공기 분위기 하에 소성합니다. 3구역 설계 덕분에 분말 용기 전체가 동일한 온도 변화를 거치게 되며, 이는 균일한 입자 크기, 일관된 리튬 화학양론, 그리고 배치별로 재현 가능한 전기화학적 성능으로 직결됩니다.

마찬가지로, 탄소 코팅 양극 재료의 경우, 이 용광로는 질소 또는 아르곤 분위기에서 코팅층의 탄화를 수행할 수 있습니다. CVD 기능은 분말이나 미리 성형된 전극 스트립 위에 균일한 탄소 또는 세라믹 층을 증착해야 할 때 유용하게 사용됩니다.

(실제 배터리 소재 합성에서 도출된) 공정 최적화 모범 사례:

• 프로필 사전 테스트: 고가의 전구체 시료를 대량으로 투입하기 전에, 빈 시료 용기와 튜브 내부에 더미 열전대를 넣고 31개 세그먼트 프로파일을 실행하십시오. 용기 중앙이 설정값에 도달하는지, 냉각 속도가 예상대로인지 확인하십시오. 이 테스트 중에 GP518P 컨트롤러의 자동 튜닝 PID 기능을 사용하여 영역 균형을 최적화할 수 있습니다.
• 가스 흐름 방향이 중요합니다. 보트형 용기에서 분말 소성을 할 경우, 가스 유입구에서 나오는 가스 흐름을 진공 펌프 또는 배기구 방향으로 향하게 하십시오. 이렇게 하면 발생한 수분과 CO₂가 하류의 분말에 다시 침착되는 것을 방지하면서 제거됩니다. 일반적으로 60mm 튜브의 경우 100~200 sccm의 유량이면 충분하며, 유량이 더 높으면 중심부가 약간 냉각될 수 있습니다.
• 오염을 최소화하십시오: 배터리 등급 전구체를 넣기 전에, 이전 실험에서 남은 유기 잔류물을 제거하기 위해 빈 석영 튜브를 1100℃에서 2시간 동안 산소 분위기 하에 예열하십시오. 튜브와 보트를 다룰 때는 항상 깨끗하고 분말이 없는 장갑을 착용하십시오. 피부에 닿는 미량의 나트륨은 음극 성능을 영구적으로 저하시킬 수 있습니다.
• 담금질 제어: 이 가열로는 냉각 속도를 제어할 수 있습니다. 특정 결정학적 상이 필요한 재료의 경우, 단순히 전원을 끄고 자연 냉각시키는 대신 임계 온도 범위에서 느린 냉각 구간(2~5℃/min)을 프로그래밍해야 합니다. 이는 특히 규칙적인 암염 구조를 갖는 음극 및 특정 산화물 고체 전해질에 중요합니다.

3구역 시스템의 실제 작동 방식

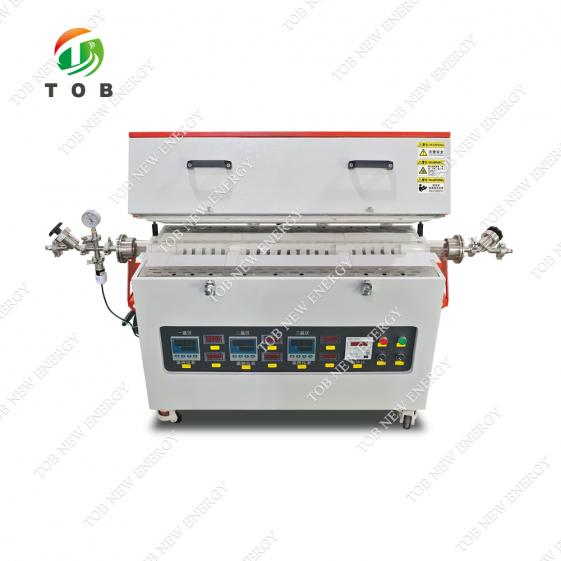

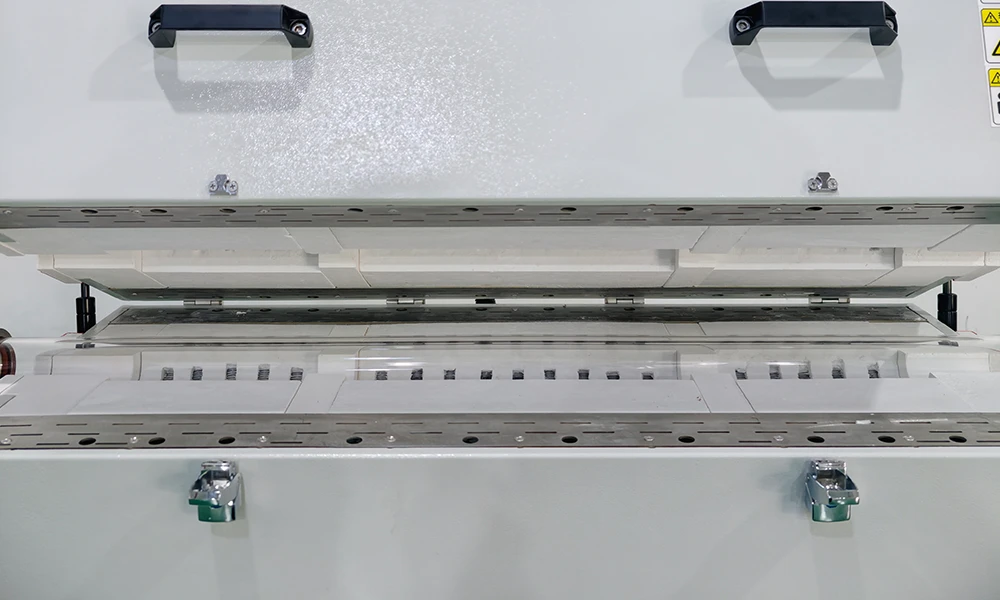

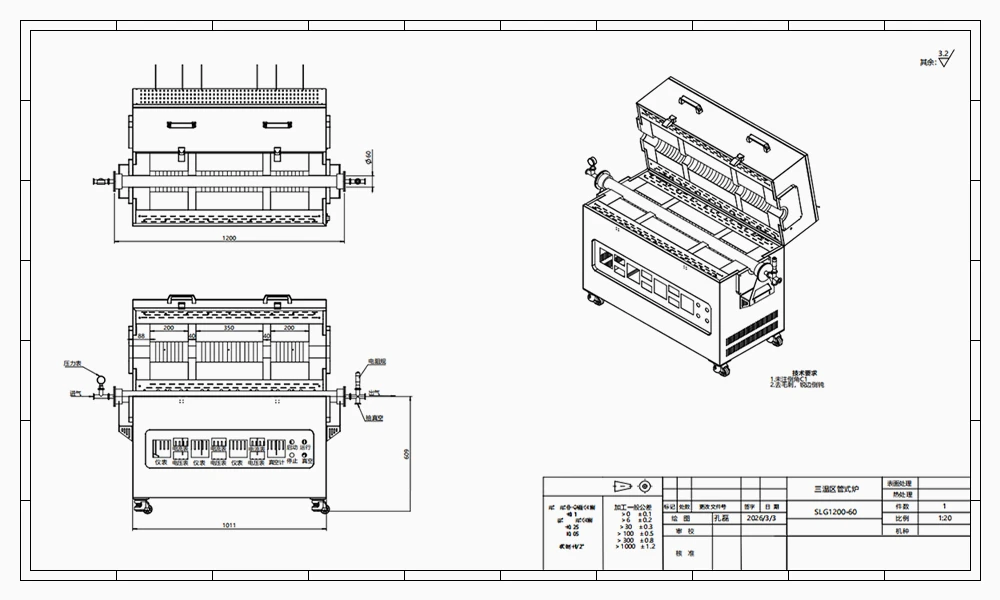

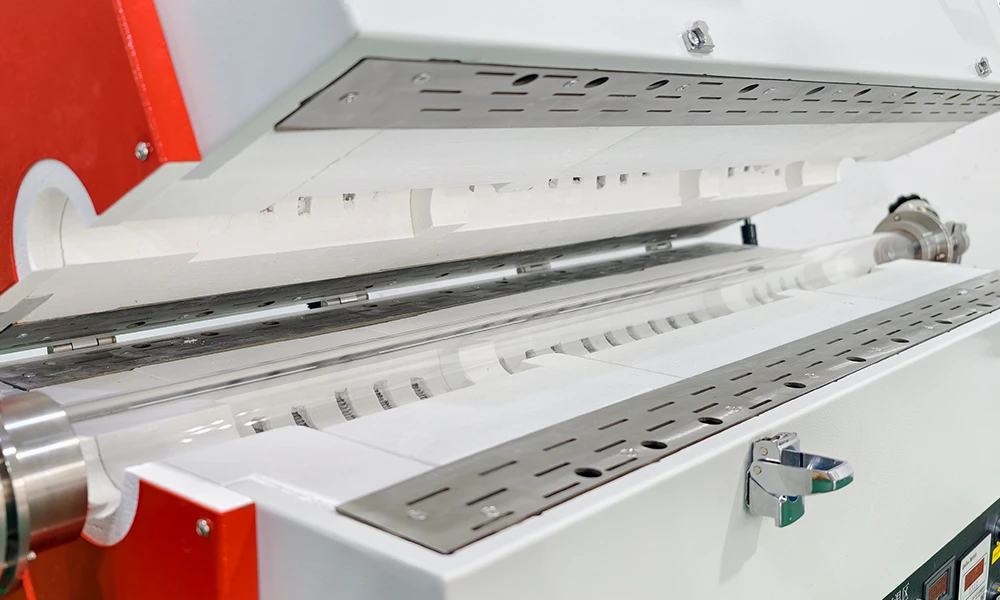

단일 발열체를 사용하는 기존의 관형로는 필연적으로 중앙부가 최고 온도이고 양쪽 끝으로 갈수록 온도가 떨어지는 온도 분포를 나타냅니다. 이로 인해 사용 가능한 균일 가열 영역이 전체 가열 길이의 일부로 제한됩니다. TOB-G1200-60-III는 750mm의 가열 길이를 각각 독립적으로 제어되는 세 개의 영역으로 분할함으로써 이러한 문제를 해결합니다. 각 영역에는 자체적인 니켈-크롬 합금 가열 코일과 관벽 근처에 배치된 K형 열전대가 있습니다.

유디안 GP518P 다채널 컨트롤러는 위상각 제어 방식의 SCR(실리콘 제어 정류기) 모듈을 사용하여 각 구역을 제어합니다. 온도 상승 시에는 양쪽 끝 구역의 열 손실이 크기 때문에 해당 구역의 출력을 약간 더 높게 설정하여 보상합니다. 가열로가 설정 온도에 가까워지면 내장된 다중 그룹 PID 자동 튜닝 기능이 세 구역 전체의 출력 전력을 조정하여 온도 구배를 균일하게 만듭니다. 그 결과 최소 450mm 길이의 안정적이고 균일한 온도 영역이 생성됩니다. 이 길이는 수십 그램의 음극 전구체를 담을 수 있는 대형 알루미나 보트를 넣기에 충분하며, 여러 개의 소형 보트를 나란히 배치하여 다양한 조합 연구를 수행하기에도 적합합니다.

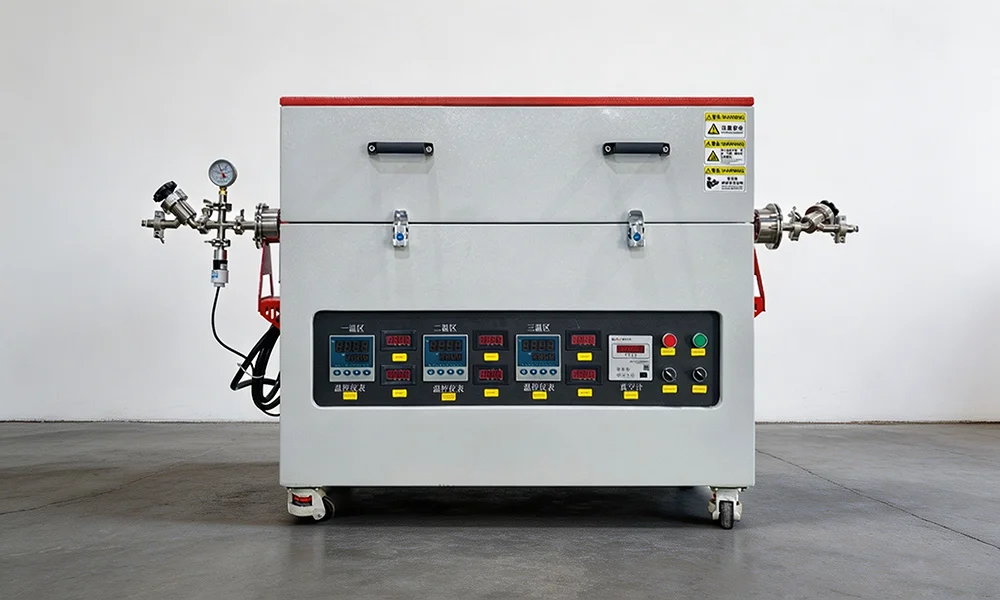

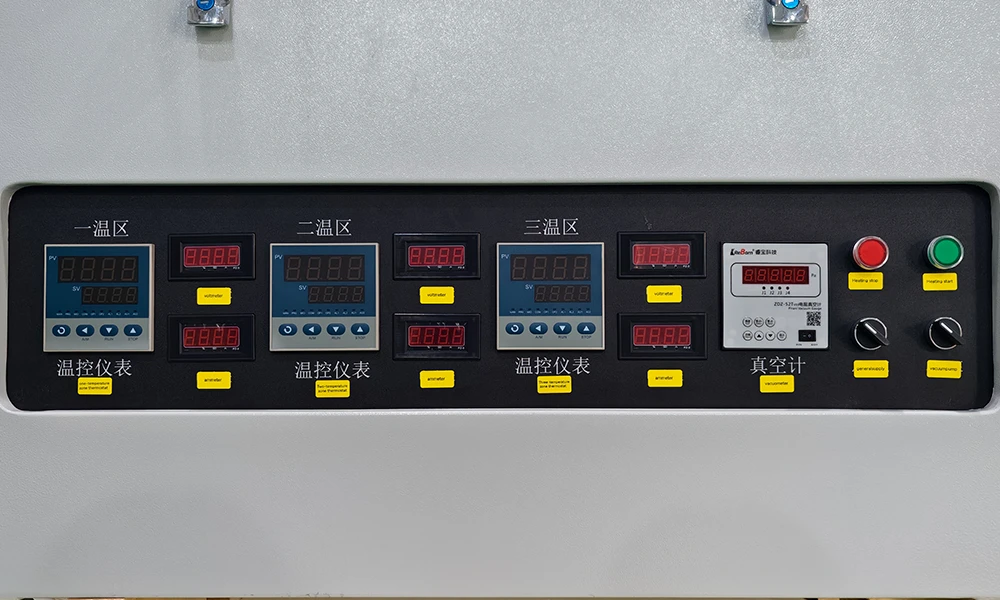

조작자 입장에서는 터치 패널이나 디지털 디스플레이에서 램프 속도, 목표 온도, 유지 시간으로 구성된 31개의 세그먼트로 이루어진 하나의 프로그램을 정의합니다. 그러면 컨트롤러가 해당 프로파일을 따라 세 개의 영역을 자동으로 조정하고 설정값과 실시간 측정 온도를 표시합니다. 디지털 디스플레이는 ±1℃의 정확도를 보여주지만, 실제로는 균일 영역 내의 실제 안정성이 훨씬 더 정밀한 경우가 많습니다.

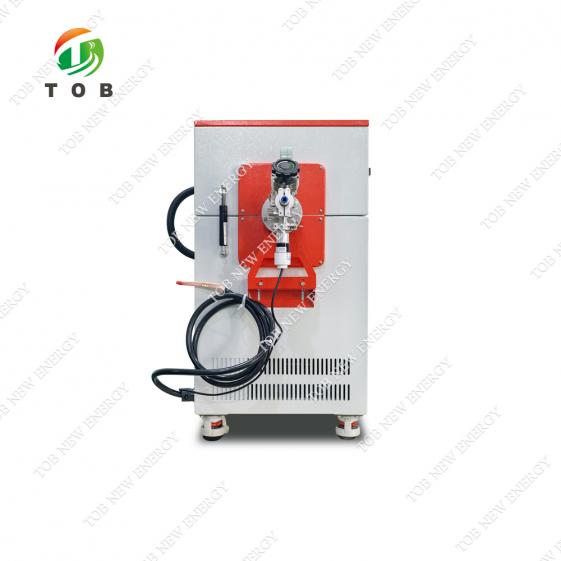

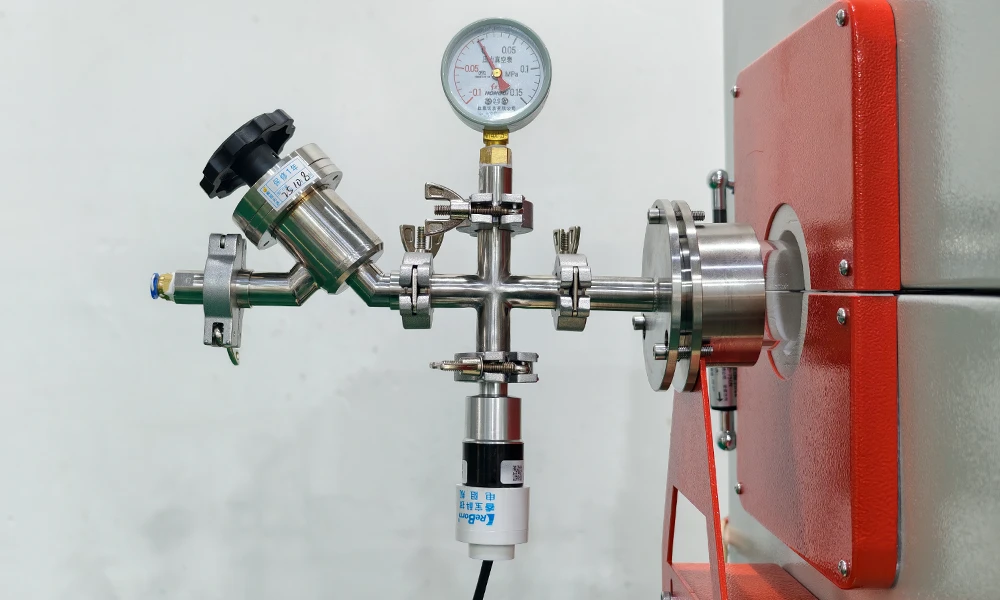

이 대기압 시스템은 간단하지만 견고합니다. 가스는 한쪽 플랜지 끝에 있는 유량계가 장착된 입구를 통해 유입되어 시료 위를 지나 반대쪽 플랜지를 통해 대기 또는 진공 펌프로 배출됩니다. 플랜지 밀봉은 기계식(O링)이며, 로터리 베인 펌프를 연결하면 0.5 Pa까지의 대략적인 진공을 유지할 수 있습니다. 진공이 필요 없지만 불활성 가스가 필요한 실험의 경우, 가열하기 전에 선택한 가스로 튜브를 15~20분 동안 퍼지하고, 가열 과정 동안 약간의 양압을 유지하면 됩니다.

배터리 소재 합성을 위한 주요 엔지니어링 이점

• 450mm+ 유니포 m 존은 세 개의 독립적인 컨트롤러로 제어됩니다.

단일 보트에서 소량의 분말 합성을 수십 그램으로 확대할 때는 길고 완벽한 등온 영역이 매우 중요합니다. 3구역 설계는 시료 전체에 걸쳐 온도 균일성을 적극적으로 유지하여 보트 중앙의 물질과 가장자리의 물질이 동일하도록 합니다. 이는 배치 간 변동성을 줄이고 과소성 또는 과소성으로 인해 끝부분의 분말을 버릴 필요성을 없애줍니다.

• ±1℃ 31개 세그먼트 프로그래밍 기능을 통한 정밀한 제어

느린 온도 상승, 여러 번의 유지 시간, 제어된 냉각과 같은 복잡한 열 프로파일은 첨단 양극재 합성에서 흔히 사용됩니다. Yudian 컨트롤러의 31개 세그먼트 용량과 자동 튜닝 PID 루프를 통해 매번 정확한 열 이력을 재현할 수 있습니다. ±1℃의 정밀한 표시는 실제 온도가 프로그램에 따라 정확하게 조정됨을 보장하며, 이는 특히 리튬 염의 융점 근처 또는 상전이 과정에서 매우 중요합니다.

• 전섬유 알루미늄 단열 및 이중 외피 냉각

용광로 내부는 고순도 진공 성형 알루미나 섬유판(두께 120mm)으로 제작되었으며, 내부에는 고온용 알루미나 페인트가 추가로 코팅되어 있습니다. 이러한 구조 덕분에 열 축적이 매우 적어 상온에서 1200℃까지 가열하는 데 약 30분(분당 20℃ 상승 기준)이 소요되며, 내장된 팬이 이중 구조 케이스 내부로 공기를 순환시켜 냉각 속도 또한 매우 빠릅니다. 외부 표면 온도는 60℃ 이하로 유지되어 작업자와 주변 전자 장비를 안전하게 보호합니다.

• 다재다능한 기압 및 진공 호환성

LCO 소성을 위한 산소, 탄화를 위한 질소, 또는 황화물 전해액 처리를 위한 아르곤 등 어떤 종류의 기체가 필요하든, 밀폐형 석영 튜브와 기밀 플랜지는 모든 공정을 지원합니다. 선택 사양인 회전식 베인 펌프(최대 압력 0.5 Pa)를 추가하면 핵심 하드웨어를 변경하지 않고도 진공 어닐링 및 진공 보조 침투 기능을 로의 성능에 더할 수 있습니다.

• 견고한 구조와 긴 수명의 발열체

니켈-크롬 합금 와이어는 발열체로 사용되어 1200℃까지 우수한 산화 저항성을 제공하며, 몰리브덴 이규화물 발열체보다 열 순환에 훨씬 더 강합니다. 모듈식 가열 영역 설계 덕분에 장기간 사용 후 특정 영역의 발열체를 교체해야 할 경우 전체 용광로를 재조립할 필요 없이 해당 발열체만 교체할 수 있어, 바쁜 실험실에서 매우 유용한 유지보수 기능을 제공합니다.

상세 기술 사양

콤 중 열처리 문제점 및 TOB로가 이러한 문제점을 최소화하는 방법에 대하여

아래 표는 배터리 소재 소성 과정에서 실제로 발생하는 문제점들을 바탕으로 TOB-G1200-60-III의 설계가 각 문제점을 어떻게 피하거나 완화하는지 설명합니다.

일반적인 단일 구역 튜브형 전기로 대신 TOB-G1200-60-III를 선택해야 하는 이유: 비교 분석

배터리 연구소가 3구역 가열로로 업그레이드하는 이유:

단일 구역로에서 NMC 전구체 30g을 소성하려고 시도했을 때, 한 용기 안에 5가지 다른 색조의 분말이 생성되는 불균일한 결과를 경험해 보셨다면, 이 문제가 무엇인지 이미 이해하실 겁니다. TOB-G1200-60-III는 바로 이러한 불균일성을 제거하기 위해 특별히 설계되었습니다. 프로그래밍 가능한 컨트롤러와 에너지 효율적인 단열재를 결합하여, "단순한 가열 단계"를 정밀하고 재현 가능한 단위 공정으로 전환시켜, 긴 재검증 과정 없이도 연구자 간에 장비를 인계할 수 있도록 합니다.

엔지니어링 FAQ — 3구역 튜브형 전기로 작동

Q1: 공정에 적합한 가스 유량은 어떻게 결정하나요?

일반적으로 직경 60mm 튜브의 경우 100~300 sccm의 유량이면 온도 변화를 최소화하면서 적절한 분위기 전환이 가능합니다. 고도의 불활성 환경이 필요한 경우에는 초기 퍼징(가열 전 15~20분) 시 더 높은 유량을 사용하고, 이후 유지 시간 동안에는 100~150 sccm으로 줄이는 것이 좋습니다. 정밀한 유량 조절을 위해서는 질량 유량 컨트롤러(별매)를 사용하십시오.

Q2: 가스 없이 진공 상태에서만 용광로를 사용할 수 있습니까?

네, 옵션 사양인 로터리 베인 펌프를 연결하면 튜브 내부 진공도를 약 0.5 Pa까지 낮출 수 있습니다. 하지만 플랜지 O링과 석영 튜브는 고진공용으로 설계된 것이 아니라는 점에 유의하십시오. 이는 진공 건조 또는 진공 보조 함침과 같은 저진공 환경에 적합합니다. 고진공 CVD 공정에는 터보 펌프와 금속 씰이 필요할 수 있으므로, 맞춤형 솔루션에 대해서는 TOB에 문의하십시오.

Q3: 고온 소성 과정에서 양극재로부터 리튬 손실을 방지하려면 어떻게 해야 합니까?

리튬은 특히 산화 분위기에서 800℃ 이상에서 휘발될 수 있습니다. 일반적인 방법은 전구체에 리튬 공급원을 약간 과량(일반적으로 3~5% 추가)으로 사용하고 알루미나 보트를 뚜껑으로 덮는 것입니다. TOB-G1200-60-III의 넓고 균일한 영역은 시료 전체가 동일한 온도를 유지하도록 해주기 때문에, 가장자리 부분의 온도를 과도하게 높여 의도치 않게 더 많은 리튬을 휘발시키는 것을 방지하는 데 도움이 됩니다.

Q4: 발열체의 일반적인 수명은 얼마나 되며, 제가 직접 교체할 수 있나요?

1100℃ 이하에서 작동하는 Ni-Cr 합금 발열체는 일반적인 작동 조건에서 수년간 사용할 수 있습니다. 만약 고장이 발생하더라도 모듈식 3구역 설계 덕분에 해당 구역을 격리하고 해당 발열체 세트만 교체할 수 있습니다. TOB는 자세한 교체 지침과 예비 발열체 키트를 제공하며, 일반적으로 기술자가 공장으로 보내지 않고도 몇 시간 내에 교체를 완료할 수 있습니다.

관련 상품
◉ TOB-K2-4-12TPD4 - 진공 분위기 튜브형 전기로 이 TOB-K2-4-12TPD4 1200℃ 진공 분위기 튜브로는 기업 및 기관의 과학 연구 및 소량 생산에 널리 사용됩니다.
◉ TOB-GH1200-100 - 고온 경사 회전 튜브로 . 이 회전로의 튜브는 360도 회전할 수 있으며, 본체의 한쪽 끝에는 경첩이 있고 다른 쪽 끝에는 리프팅 지지대가 있어 큰 각도로 기울여 배출을 용이하게 할 수 있습니다.

배터리 소재에 적합한 검증된 온도 배합법이 필요하신가요? 목표 화합물을 TOB의 열처리팀에 알려주시면, 맞춤형 프로그램과 함께 실험실 검토를 위한 전체 용광로 사양서를 제공해 드립니다.
