고전류 원통형 배터리 테스트 치구

고전류 셀 테스트용 원통형 배터리 테스트 지그 - TOB-YZ-HTENI4-TY

제품 개요 및 이상적인 적용 분야

TOB-YZ-HTENI4-TY는 원통형 배터리 셀을 고정하고 충방전 테스트 및 셀 평가 중 배터리 테스트 장비와의 전기적 인터페이스를 제공하도록 설계된 원통형 배터리 테스트 픽스처입니다. 이 픽스처는 직경 18~80mm, 길이 85~140mm의 원통형 셀을 수용할 수 있으며, 18650, 26700, 32700, 4680-120 등의 일반적인 배터리 모델에 사용 가능합니다. 100A, 200A, 300A의 세 가지 전류 사양으로 제공되므로 사용 용도에 맞는 테스트 전류를 선택할 수 있습니다.

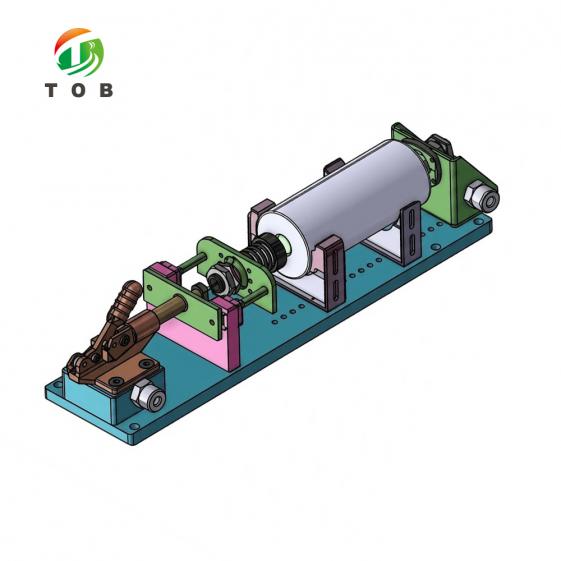

이 고정 장치는 세 가지 기능적 부분으로 구성됩니다. 왼쪽 끝에는 셀 단자와 전기적 연결을 형성하는 프로브형 접촉 메커니즘이 있습니다. 중간 부분은 테스트 동안 셀을 제자리에 고정하는 배터리 클램핑 공간입니다. 오른쪽 끝에는 고정 장치를 나머지 테스트 장비와 연결하는 원형 연결부가 있습니다. 고정 장치의 전체 길이는 420mm이며, 배터리 수용 부분의 폭은 100mm이고, 상단 접촉부에서 바닥까지의 전면 높이는 103.63mm입니다.

다음과 같은 용도에 적합합니다:

• 원통형 전지를 대상으로 충방전 사이클 및 용량 등급 평가를 수행하는 배터리 테스트 연구소.
• 배터리 셀 제조업체와 품질 관리 부서에서 18650, 26700, 32700 및 4680-120 포맷 배터리 셀을 테스트하고 있습니다.
• 연구 개발팀은 100A, 200A, 300A 테스트 장비 사양에 포함된 테스트 전류에서 원통형 전지를 평가하고 있습니다.
• 원통형 전지와 배터리 테스트 장비 간에 반복 가능한 기계적 및 전기적 인터페이스가 필요한 생산 및 시범 환경.

보유하신 셀 규격 및 테스트 계획에 대한 설비 등급과 호환성을 확인해야 하시나요? 셀 크기와 테스트 전류를 알려주시면 당사 배터리 테스트 엔지니어에게 문의하실 수 있습니다.

배터리 셀 테스트에서 테스트 픽스처의 역할

배터리 테스트에서 셀은 기계적으로 고정되고 전기적으로 연결될 때까지 테스트할 수 없습니다. 테스트 픽스처는 이 두 가지 기능을 수행하며 테스트 워크플로에서 셀과 배터리 테스터 사이에 위치합니다.

• 세포 준비:시험 대상 원통형 셀은 양산품 또는 개발품 중에서 선택되며, 해당 셀의 형식과 시험 요구 사항이 정의됩니다.
• 경기 일정 설정:TOB-YZ-HTENI4-TY는 테스트 영역에 배치되고 배터리 테스트 장비에 연결됩니다.
• 세포 로딩:셀은 배터리 클램핑 홈에 장착되고, 프로브형 접촉 메커니즘이 셀 단자와 접촉을 형성합니다.
• 테스트 중:배터리 테스트 장비는 충방전 사이클, 용량 등급 분류 또는 내부 저항 측정과 같은 테스트 프로그램을 실행하며, 이때 고정 장치가 장비와 배터리 셀 사이의 전류 경로를 담당합니다.
• 짐을 내리고 다시 반복합니다.테스트된 셀을 제거하고, 다음 셀을 위해 고정 장치를 준비합니다.
• 고정 장치가 특정 테스트에 적합한지 여부는 두 가지 매개변수에 따라 결정됩니다. 첫 번째는 기계적 호환성입니다.셀은 고정 장치의 직경 및 길이 범위(18~80mm 및 85~140mm) 내에 맞아야 합니다. 두 번째는 전류 용량입니다. 고정 장치는 테스트에 적용될 전류에 대한 정격 용량을 충족해야 합니다. 따라서 TOB-YZ-HTENI4-TY는 원통형 셀에서 다양한 테스트 강도를 커버하기 위해 100A, 200A 및 300A 사양으로 제공됩니다.

접촉면 품질 또한 고정장치 기반 테스트의 중요한 부분입니다. 고정장치와 셀 단자 사이의 접촉이 깨끗하고 견고하지 않으면 측정 회로에 추가 저항이 발생하여 내부 저항 결과에 영향을 미치고 고전류 시 열을 발생시킬 수 있습니다. 따라서 고정장치의 접촉면을 깨끗하게 유지하는 것은 고정장치를 정상적으로 사용하는 데 필수적인 사항입니다.

TOB-YZ-HTENI4-TY의 주요 엔지니어링 특징

• 보유 및 연락을 위한 3단계 구조- 고정 장치는 세 가지 기능적 부분으로 구성됩니다. 왼쪽 끝에는 프로브형 접촉 메커니즘, 중간에는 배터리 고정부, 오른쪽 끝에는 원형 연결부가 있습니다. 각 부분은 배터리 셀과의 접촉, 셀 고정, 테스트 장비와의 연결이라는 명확한 역할을 수행하여 고정 장치의 로딩 및 연결 순서를 명확하고 반복 가능하게 유지합니다.
• 폭넓은 셀 호환성: 직경 18~80mm, 길이 85~140mm- 이 고정 장치는 직경 18~80mm, 길이 85~140mm의 원통형 배터리 셀을 수용할 수 있으며, 18650, 26700, 32700, 4680-120 등 일반적인 배터리 모델을 지원합니다. 따라서 하나의 고정 장치로 시험 연구실이나 생산 품질 관리 센터에서 다양한 배터리 셀 규격을 처리할 수 있습니다.
• 프로브형 접촉 메커니즘- 고정 장치의 왼쪽 끝에는 셀 단자와 전기적 연결을 형성하는 프로브형 접촉 메커니즘이 있습니다. 프로브형 설계는 셀이 고정 장치에 장착될 때 셀과 접촉할 수 있는 명확한 접점을 제공합니다.
• 배터리 클램핑 홈- 중앙 부분은 테스트 중 원통형 배터리 셀을 고정하는 배터리 클램핑 공간을 형성합니다. 배터리 수용 영역의 폭은 100mm로, 직경 18~80mm의 모든 셀을 수용할 수 있습니다.
• 원형 연결 끝단- 고정 장치의 오른쪽 끝은 테스트 장비에 연결하는 원형 연결부입니다. 이 연결부는 고정 장치를 배터리 테스트 장비에 연결하는 인터페이스를 제공합니다.
• 현재 사양은 100A, 200A, 300A 세 가지입니다.- 본 장치는 100A, 200A, 300A의 세 가지 전류 사양으로 제공되므로 표준 셀 평가부터 고출력 원통형 셀의 고전류 테스트에 이르기까지 적용 분야의 테스트 전류에 맞춰 장치의 전류 용량을 선택할 수 있습니다.

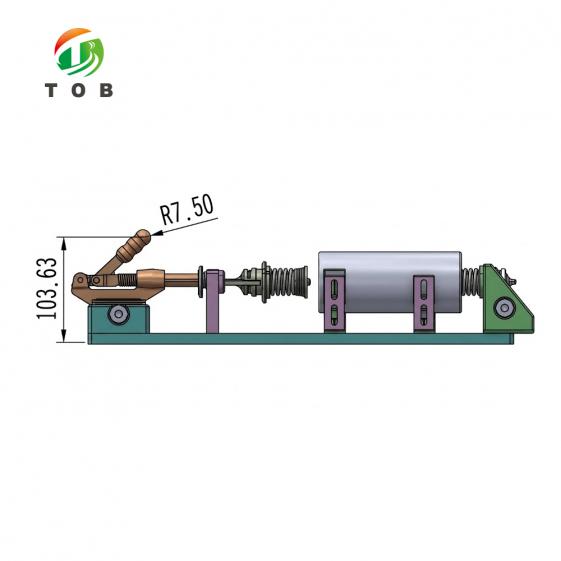

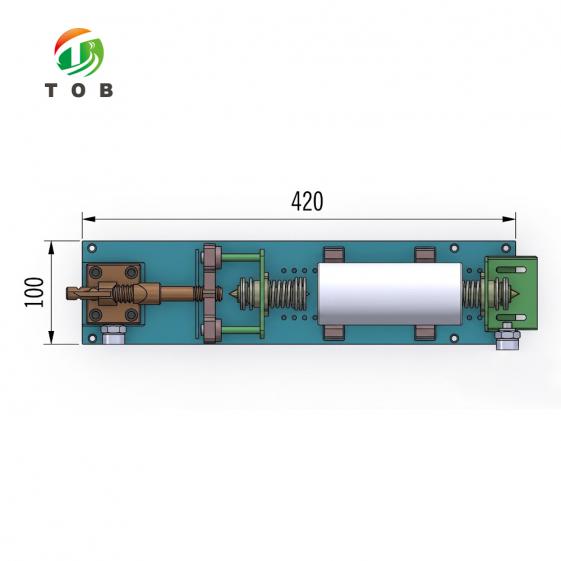

• 정의된 기계적 치수- 이 고정 장치는 전체 길이가 420mm이고, 배터리 수용 부분의 너비는 100mm이며, 상단 접점에서 바닥까지의 전면 높이는 103.63mm이고, 상단 접점 끝부분의 호 반경은 R7.50입니다. 이러한 치수를 통해 고정 장치를 납품 전에 테스트 영역 내에 배치하고 계획할 수 있습니다.

치수 사양

호환 가능한 배터리 크기

현재 사양

실용적인 사용 권장 사항

• 올바른 현재 사양을 선택하십시오:사용하려는 기기의 테스트 전류에 맞는 고정 장치 버전(100A, 200A 또는 300A)을 선택하고, 사용 중인 고정 장치의 정격 전류를 초과하지 마십시오.
• 배터리를 넣기 전에 셀 호환성을 확인하십시오.세포 직경과 길이가 18~80mm 및 85~140mm의 호환 범위 내에 있는지, 그리고 세포 모델이 고정 장치에서 다루는 기존 모델과 일치하는지 확인합니다.
• 배터리를 올바르게 장착하십시오:프로브형 접촉 메커니즘이 의도된 접촉점에서 셀 단자와 맞물리도록 셀을 배터리 클램핑 홈에 넣으십시오.
• 접촉면을 깨끗하게 유지하십시오:테스트 전에 프로브 접촉면과 셀 단자를 점검하십시오. 접촉면에 오염 물질이나 산화물이 있으면 측정 회로에 영향을 미치며, 특히 고전류 테스트에서 더욱 그렇습니다.
• 프로그램을 실행하기 전에 연결 상태를 확인하십시오.원형 연결부가 테스트 장비에 올바르게 연결되었는지, 그리고 고정 장치가 테스트 영역에 안정적으로 위치했는지 확인하십시오.
• 조심해서 다루세요:셀, 고정 장치 및 접촉 메커니즘의 기계적 손상을 방지하기 위해 셀을 캐비티에 억지로 밀어 넣지 않고 로드 및 언로드하십시오.
• 올바르게 보관하고 관리하십시오:접촉 메커니즘의 마모 여부를 주기적으로 점검하고, 사용하지 않을 때는 깨끗하고 건조한 장소에 보관하십시오.

엔지니어링 FAQ

Q1: TOB-YZ-HTENI4-TY는 어떤 크기의 배터리를 지원합니까?

이 거치대는 직경 18~80mm, 길이 85~140mm의 원통형 배터리 셀을 수용할 수 있습니다. 호환되는 일반적인 배터리 모델로는 18650, 26700, 32700 및 4680-120이 있습니다.

Q2: 현재 사용 가능한 사양은 무엇입니까?

본 제품은 100A, 200A, 300A의 세 가지 전류 용량으로 제공됩니다. 사용 용도에 맞는 제품을 선택해야 하며, 선택한 제품의 정격 전류를 초과해서는 안 됩니다.

Q3: 조명기구의 크기는 어떻게 되나요?

전체 고정 장치의 길이는 420mm이고, 배터리 수용 영역에서의 고정 장치 너비는 100mm이며, 상단 접점에서 베이스까지의 전면 높이는 103.63mm입니다. 상단 접점 끝부분의 호 반경은 R7.50입니다.

Q4: 고정 장치는 셀 및 테스트 장비에 어떻게 연결됩니까?

배터리 셀은 고정 장치 중앙의 배터리 클램핑 홈에 장착되고, 왼쪽 끝에 있는 프로브형 접촉 메커니즘이 셀 단자와 전기적 연결을 형성합니다. 고정 장치 오른쪽 끝에 있는 원형 연결부는 테스트 장비와의 인터페이스를 제공합니다.

Q5: 해당 고정 장치를 당사의 배터리 테스트 장비와 함께 사용할 수 있습니까?

이 고정 장치는 원형 연결부를 통해 테스트 장비에 연결됩니다. 호환성은 사용 중인 배터리 테스트 장비의 연결 방식에 따라 달라집니다. 테스터 모델 및 연결 세부 정보를 TOB에 알려주시면 해당 장비에 맞는 고정 장치 구성을 확인해 드립니다.

Q6: 조명기구는 어떻게 관리해야 합니까?

프로브 접촉면과 클램핑 캐비티를 깨끗하게 유지하고 금속 입자 및 이물질이 없도록 하십시오. 접촉 메커니즘의 마모 또는 오염 여부를 주기적으로 점검하고, 사용하지 않을 때는 깨끗하고 건조한 장소에 보관하십시오. 깨끗하고 손상되지 않은 접촉면은 고전류 테스트의 반복성을 보장합니다.

원통형 배터리 셀 테스트 설비에 사용하시는 테스트 전류에 맞는 고정 장치를 장착할 준비가 되셨습니까? 셀 크기(지름 및 길이), 테스트 전류, 그리고 필요한 전류 버전(100A, 200A 또는 300A)을 명시하여 TOB-YZ-HTENI4-TY 제품에 대한 견적을 요청하십시오. 당사의 배터리 테스트 엔지니어가 귀하의 셀과 테스트 계획에 맞는 최적의 구성을 확인해 드립니다.
