배터리 전극 롤 진공 건조 오븐

배터리 전극 롤 진공 건조 오븐

사양

작동 원리
각 기계는 연속적인 주기로 작업할 수 있습니다.

기본 프로세스:

문을 열고 셀이나 전극롤을 오븐에 넣은 후 가열시간, 진공시간, 질소시간을 설정하세요. 시스템은 설정된 시간 매개변수에 따라 가열 및 시간에 따른 가스 교환을 자동으로 완료하여 베이킹 과정을 완료합니다.

구성

1. 기계 본체: 스테인레스 스틸로 만든 201#3.0, 보강재는 철제 사각재질로 가공됩니다

2. 랙: 1.5mm, 2.0mm 고품질 감기로 제작 압연판. 두 겹의 단열재로 구성됩니다. 면층은 알루미늄입니다. 규산염, 알루미늄박면, 방음면 3종 레이어.

3. 열기 시스템: 각 층은 팬으로 구성됩니다. 더 나은 일관성을 달성할 수 있는 가열 상자, 공기 통로, 공기 파이프 등 온도

4. 제어 시스템: PLC, 터치스크린, 압력 센서, 고진공 배플 밸브, 솔리드 스테이트 릴레이, 온도 컨트롤러, 솔레노이드 밸브 그룹 및 기타 부품

5. 하드웨어: 도어, 후면 커버, 진공청소기 포함 튜브 및 기타 스탬핑 부품 ​​및 기타 부품

특징
1. 문열림방식 : 단문; 3중 압력 감지 및 과압 보호 기능을 갖춘 유연한 이중문.
2. 내부 라이너 밀봉 링: 성형 및 주입된 실리콘 고무 O-링, 내열성 및 내식성이 우수함
3. 주변형 열풍 외부 순환, 이중 보온형 보온, 외부 온도가 실내 온도 +20°C보다 높지 않음
4. 난방 구조: O형 외부 순환 공기를 채택하여 공기가 왼쪽에서 나오고 오른쪽에서 흡입하여 온도 일관성을 유지합니다.
5. 고진공 공압 플래퍼 밸브, 2개의 별도 제어장치가 있는 격리된 2개 층.
6. 터치스크린 디스플레이, 자동 순환, 자동 제어, 마지막 단계를 완료하고 진공 유지 압력으로 돌아갑니다. 디지털 디스플레이 안전 온도.
7. 온도 폭주 및 기타 온도 제어 안전 문제를 효과적으로 방지하고 과열 보호의 정확성을 향상시킬 수 있는 멀티 비트 과열 보호 온도 제어 장치가 장착되어 있습니다.
8. 제어 화면은 터치스크린을 채택하여 중앙 집중식 조작이 가능하여 조작이 편리하고 제어 신뢰성이 높습니다. 프로그램 컨트롤러는 안정적이고 신뢰할 수 있는 PLC 제어를 채택합니다.
9. 오븐의 두 층은 별도로 제어되며 총 베이킹 시간, 사이클 시간, 진공 시간 및 건조 시간을 별도로 설정할 수 있습니다. 매개 변수를 설정한 후 자동 버튼을 눌러 자동 베이킹 프로그램에 들어갑니다. 시간이 설정값에 도달하면 기계가 자동으로 종료됩니다. 온도가 안전 온도 값을 초과하면 자동으로 경보가 울리고 빨간색 표시등이 켜집니다. 또한, 가열이 자동으로 중단되고 디스플레이 화면에 알람 메시지가 표시됩니다.
10. 챔버를 건조 가스로 채웁니다. -0.1Mpa에서 -0.02Mpa까지, 어떤 설정 값이라도 자동으로 충전을 중지할 수 있습니다.
11. 정상운전시에는 고장표시알람과 고장원인을 화면에 표시할 수 있습니다.
12. 진공관은 부식에 강합니다.
13. 층간 공기의 유입을 방지하기 위한 연동장치를 프로그램한다.

전기적 구성

설치조건
오븐 전면과 벽 사이의 거리는 1500mm 이상, 오븐 좌우 측면은 500mm 이상이어야 한다. 사용자는 독립적인 전원 분배 스위치를 제공해야 하며, 장비 외부의 전원 연결에 대한 책임은 사용자에게 있습니다.

설치지역 조건(사용자 제공) :

1. 전원 공급 장치: 삼상 AC 380±38V, 주파수: 50±1Hzï¼
2. 진공: 압력 -0.1MPA, 진공관 DN15;
3. 질소: 압력 0.1~0.2MPA, 질소관 ï¿ 12 공기관;
4. 압축 공기: 0.6~0.7MPA, ï¿ 8 공기관;

에너지소비
1. 최대 â¤18kw/시간
2. 유니폼 â¤3kw/시간

환경요구사항
1. 온도 -5~35…, 습도…40%
2. 주변에 인화성, 폭발성 가스, 액체, 고체가 없을 것
3. 인화성 물질, 가연성 가스, 폭발성 물질을 상자에 넣어 굽는 것은 금지되어 있습니다.

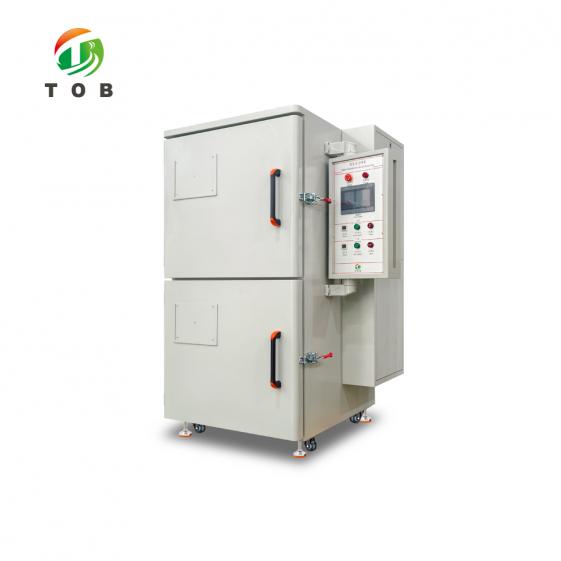

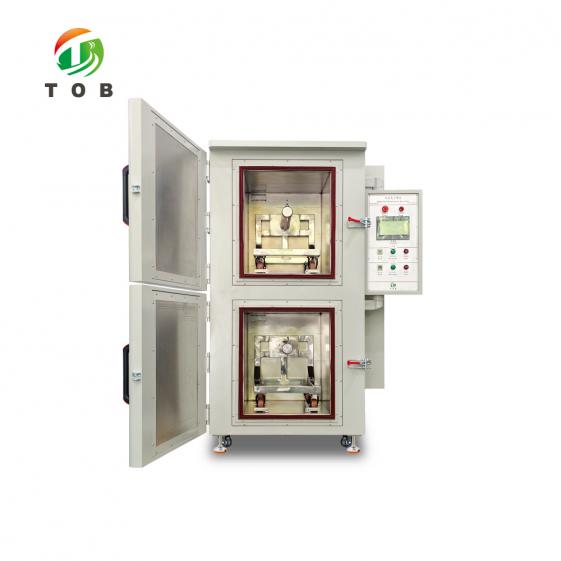

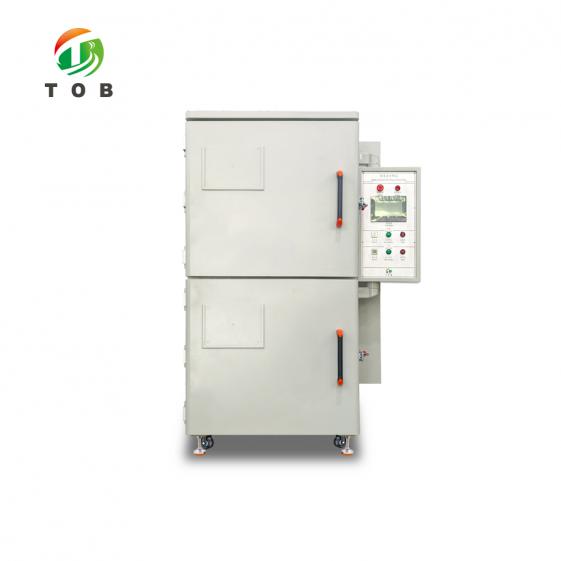

제품 전시
