리튬 이온 배터리 슬러리의 미세도 요구 사항

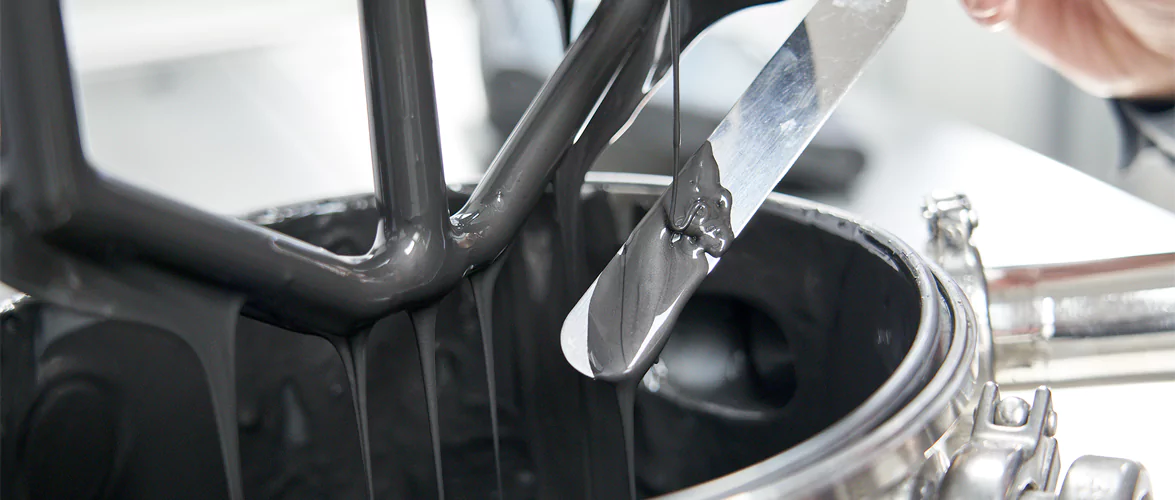

리튬 이온 배터리 제조에서 슬러리(주로 전극 슬러리)의 미세도는 전극 성능(용량, 속도 특성, 사이클 수명, 안전성 등) 및 공정 안정성에 영향을 미치는 핵심 매개변수입니다. 배터리 종류에 따라 슬러리에 대한 미세도 요건이 크게 다릅니다(일반적으로 D50, D90, Dmax와 같은 입도 분포 지표로 측정). 이는 양극/음극 활물질의 고유한 특성(결정 구조, 이온/전자 전도도, 비표면적, 기계적 강도, 반응성 등)과 전극 미세 구조에 대한 요건이 다르기 때문입니다.

다음은 주요 배터리 유형에 대한 슬러리 미세도 요구 사항에 대한 자세한 분석입니다.

I. 리튬 코발트 산화물(LCO) 배터리

1. 재료 특성:

적층 구조(R-3m), 높은 이론 용량(~274 mAh/g), 높은 압축 밀도, 그러나 구조적 안정성이 비교적 낮음(특히 고전압에서), 사이클 수명과 열 안정성이 적당하고 비용이 높음.

2. 섬세함 요구 사항):

높은 미세도가 요구됩니다. 일반적으로 D50은 5~8μm, D90은 15μm 미만, 최대 입자 크기 Dmax는 20~25μm 미만이 필요합니다.

3. 이유:

• 고속 성능: 더 미세한 입자는 입자 내에서 리튬 이온의 확산 경로를 단축시켜 고속 충전 및 방전을 용이하게 합니다.
• 높은 압축 밀도: 미세 입자는 더욱 단단히 압축되어 전극의 압축 밀도와 체적 에너지 밀도를 증가시킵니다.
• 부작용 감소/사이클링 개선: 작고 균일한 입자는 더욱 균일한 고체 전해질 계면(SEI) 필름을 형성하는 데 도움이 되어, 큰 입자의 국부적 응력 집중과 전해질과의 부작용으로 인한 균열을 줄이고 사이클 안정성을 개선합니다(특히 고전압에서).
• 분극 감소: 입자 크기를 줄이면 전하 전달 저항과 농도 분극을 낮출 수 있습니다.

II. 리튬철인산염(LFP) 배터리

1. 재료 특성:

올리빈 구조(PNMA)는 매우 안정적인 구조(강력한 PO 결합), 긴 사이클 수명, 우수한 열 안전성, 낮은 비용을 특징으로 합니다. 그러나 전자 전도도와 이온 전도도가 모두 낮고, 압축 밀도와 전압 평탄도가 낮습니다.

2. 섬세함 요구 사항:

매우 높은 미세도가 요구됩니다. 일반적으로 D50은 0.2~1.0μm(200~1000nm), D90은 2~3μm 미만이 요구됩니다. 이는 모든 주류 리튬 이온 배터리 양극재 중 가장 높은 미세도 요건입니다.

3. 이유:

• 본질적인 낮은 전도도 극복: 이것이 핵심 이유입니다. LFP의 매우 낮은 전자 및 이온 전도도는 성능의 주요 병목 현상입니다. 나노 크기(D50<1μm)를 구현하는 것은 속도 성능을 향상시켜 전자와 리튬 이온의 이동 경로를 크게 단축하는 핵심 전략입니다.
• 충전 속도 성능 향상: 나노입자는 고속 충전/방전 기능을 가능하게 합니다.
• 탭/압축 밀도 개선: 나노입자 자체는 탭 밀도가 낮지만, 적절한 입자 형태(구형화 등)와 슬러리/전극 공정을 통해 미세한 1차 입자가 더 잘 채워져 전극 압축 밀도가 개선됩니다(하지만 LCO/NCM보다는 낮습니다).
• 용량을 최대한 활용: 모든 입자가 전기화학 반응에 완전히 참여할 수 있도록 보장하여 큰 입자 내부에 반응하지 않는 "데드 존"이 생기는 것을 방지합니다.

III. NCM 배터리(LiNiₓCoᵧMn₂O₂)

1. 재료 특성:

적층 구조(R-3m)는 리튬 코발트 산화물의 고용량/고전압, 리튬 니켈레이트의 고용량, 그리고 리튬 망간레이트의 안정성/저비용을 결합한 구조입니다. 성능(에너지 밀도, 속도 특성, 사이클 수명, 안전성, 비용)은 특정 비율(예: NCM111, 523, 622, 811)에 따라 달라집니다. 니켈 함량이 높을수록 용량과 에너지 밀도가 높아지지만, 구조적 안정성과 안전성 측면에서 더 큰 과제가 발생합니다.

2. 섬세함 요구 사항:

높은 미세도가 요구되지만, 니켈 함량이 증가함에 따라 구체적인 요구 사항은 더욱 엄격해집니다.

• 중간/낮은 니켈(예: NCM523 이하): D50은 일반적으로 6-10μm, D90 < 18-22μm입니다.
• 고니켈(예: NCM622, 811, NCA): D50은 일반적으로 3-8μm(특히 811/NCA가 더 미세한 경향이 있음)의 더 미세한 입자가 필요하고, D90 < 12-15μm, Dmax < 20μm의 엄격한 제어가 필요합니다.

3. 이유:

• 높은 에너지 밀도/속도 성능: 미세 입자는 압축 밀도와 속도 성능을 높이는 데 도움이 됩니다(Li⁺ 확산 경로 단축).
• 고니켈 재료의 구조적 안정성 향상: 고니켈 재료(높은 반응성)는 사이클링 중에 구조적 저하(예: 상 전이, 미세 균열)가 발생하기 쉽습니다.
• 미세하고 단분산된 입자는 입자 내부의 응력 집중과 균열의 시작/전파를 줄이는 효과가 있습니다.
• 더욱 균일하고 안정적인 CEI 필름을 형성하여 전해질 소모와 전이 금속 이온 용해를 줄입니다.
• 사이클 중 입자 분쇄를 완화하여 사이클 수명을 향상시킵니다.
• 계면 임피던스/편광 감소: LCO와 유사합니다.
• 안전 고려 사항: 입자가 미세할수록 열 방출이 비교적 좋고 구조가 더 안정적이어서 안전성을 높이는 데 도움이 됩니다(특히 고니켈 소재의 경우).

IV. NCA 배터리(LiNiₓCoᵧAl₂O₂)

1. 재료 특성: 고니켈 NCM(고용량, 고에너지 밀도)과 매우 유사합니다. 알루미늄 도핑은 구조적 안정성과 사이클 성능 향상을 목표로 하지만, 가공상의 어려움(예: 습도 민감도)과 안전성 문제가 여전히 남아 있습니다.

2. 섬세함 요구 사항:

고니켈 NCM(예: 811)과 유사하거나 동등 수준의 매우 높은 미세도가 요구됩니다. D50은 일반적으로 3~7μm, D90은 12~15μm 미만이며, Dmax는 엄격하게 관리됩니다.

3. 이유:

고니켈 NCM과 동일합니다. 핵심은 나노 크기/미세 입자를 통해 구조적 안정성, 사이클 수명 및 안전성을 극대화하는 동시에 고에너지 밀도를 추구하는 것입니다.

V. 리튬 티타네이트(LTO) 배터리

1. 재료 특성:

스피넬 구조(Fd-3m)를 양극으로 사용합니다. "무변형" 특성(최소 부피 변화), 매우 긴 사이클 수명(10,000회 이상), 우수한 속도 특성 및 저온 성능, 그리고 매우 높은 안전성을 제공합니다. 그러나 높은 작동 전압(Li+/Li 대비 ~1.55V)은 낮은 풀셀 전압과 낮은 에너지 밀도를 초래합니다.

2. 섬세함 요구 사항:

중간에서 미세한 입자 크기가 요구됩니다. D50은 일반적으로 1~5μm, D90은 10~15μm 미만입니다. LFP보다 거칠지만, 일부 NCM/LCO와 약간 더 미세하거나 유사할 수 있습니다.

3. 이유:

• 고속 성능: LTO 자체는 우수한 전도성을 가지고 있지만, 미세 입자 크기는 여전히 초고속 성능(예: 빠른 충전)을 개선하고 Li⁺ 고체상 확산 경로를 단축하는 효과적인 수단입니다.
• 압축 밀도 증가: LTO는 "제로 변형"이지만, 압축 밀도를 증가시키면 (절대값이 낮음에도 불구하고) 체적 에너지 밀도를 개선하는 데 도움이 됩니다.
• 전극 임피던스 감소: 미세 입자는 더 단단한 전도성 네트워크 형성을 용이하게 합니다.
• 가공성과 성능의 균형: 지나치게 미세한 LTO 나노입자는 비표면적이 매우 커서 슬러리 점도가 크게 증가하고, 고형분 함량이 감소하며, 바인더/전도제 사용량이 증가하고, 전해질과의 부반응이 심화됩니다(LTO는 안정적이지만, 나노 사이즈는 표면 활성을 증가시킵니다). 따라서 미세화 요건은 고속 성능과 가공성/비용 간의 균형을 맞추는 것입니다.

6. 전고체 배터리(SSB)

1. 중요 참고 사항:

"고체 전지"는 다양한 기술 경로(폴리머, 산화물, 황화물 전해질)를 포괄하며, 양극/음극 재료의 선택 또한 다양합니다(상기 재료 중 하나 또는 리튬이 풍부한 망간 기반 리튬 금속 음극과 같은 새로운 재료). 슬러리 미세화에 대한 요건은 매우 복잡하고 특정 시스템에 따라 크게 달라지지만, 몇 가지 공통적인 경향이 있습니다.

2. 핵심 과제:

고체-고체 계면 접촉. 액체 전지의 경우, 전해질은 기공을 적셔 채우는 반면, 고체 전해질은 단단한 입자로 이루어져 있어 활물질과의 점 접촉으로 인해 큰 계면 임피던스가 발생합니다. 이는 고체 전지의 핵심 과제 중 하나입니다.

3. 섬세함 요구 사항 추세:

• 일반적으로 더 높은 미세도가 요구됩니다. 활성 물질 입자와 고체 전해질 입자는 일반적으로 더 미세한 입자 크기(종종 서브 마이크론에서 마이크론 범위에 있는 D50)가 필요합니다.
• 이유:

(1) 고체-고체 접촉면적 증가: 미세입자는 더 큰 접촉 계면을 제공하여 계면 임피던스를 감소시킵니다.

(2) 이온 전달 경로 단축 : 미세 입자는 활물질과 고체 전해질 내부 및 그 계면에서 Li⁺ 전달 거리를 단축시킬 수 있습니다.

(3) 더욱 균일한 복합재 구현: 복합 전극(활물질 + 고체 전해질 + 도전제 + 바인더)을 제조할 때, 각 구성 요소의 입자 크기와 형태적 일치가 매우 중요합니다. 일반적으로 모든 구성 요소는 균일하게 혼합되어 효과적인 이온/전자 전도성 네트워크를 형성하기 위해 비슷한 미세도를 가져야 합니다.

4. 특정 시스템 차이점:

• 황화물 고체 전지: 최고 수준의 미세도 요구 사항. 황화물 전해질(예: LPS)은 일반적으로 미크론 미만 또는 나노 크기의 입자(D50 < 1μm)로 만들어야 하며, 활물질 또한 나노 크기여야 하는 경우가 많습니다. 또한, 양호한 이온 침투 네트워크를 형성하기 위해 매우 균일한 혼합(종종 고에너지 볼 밀링 사용)이 필요합니다. 최대 입자 크기 관리는 매우 엄격합니다.
• 산화물 고체 전지: 전해질(예: LLZO)은 일반적으로 단단하고 입자 크기(미크론 수준)가 더 큽니다. 접촉을 개선하기 위해 활물질(특히 양극)은 더 작은 입자(예: D50 1~5μm)를 사용하는 경향이 있으며, 소량의 폴리머 바인더 또는 액체 습윤제(준고체)를 첨가해야 할 수도 있습니다. 혼합 균일성에 대한 요구가 높습니다.
• 폴리머 고체 전지: 이 공정은 기존 액체 전지와 비교적 유사합니다. 폴리머 전해질은 가열 후 일정한 유동성을 갖습니다. 활물질의 미세도 요건은 해당 액체 시스템(예: LFP, NCM)과 유사하거나 약간 더 높은데, 이는 주로 계면 접촉 및 이온 전달 개선을 위한 것입니다. 폴리머 전해질 자체(예: PEO 입자)의 미세도 또한 제어되어야 합니다.
• 양극(예: 리튬 금속, 실리콘 기반): 리튬 금속 호일을 사용하는 경우 슬러리 미세화 요건이 없습니다. 복합 양극(예: 리튬화 전 실리콘/흑연을 고체 전해질과 혼합)을 사용하는 경우, 실리콘 입자와 고체 전해질 입자의 미세화 및 혼합 균일성 요건이 매우 높습니다.

VII. 요약 및 주요 사항:

1. 가장 엄격한 요구 사항:

인산철리튬은 본질적으로 낮은 전도도 때문에 가장 높은 미세도(나노미터 단위)가 요구됩니다. 황화물 고체 전지의 고니켈 삼원계(NCM811/NCA) 및 활물질/전해질 또한 매우 높은 미세도(마이크론 단위에서 마이크론 단위)가 요구됩니다.

2. 높은 정밀도 요구 사항:

산화물/폴리머 고체 전지의 리튬 코발트 산화물, 중/저니켈 3원계 및 활성 물질은 일반적으로 에너지 밀도, 속도 성능 및 안정성을 개선하기 위해 높은 미세도(D50 수 마이크론)가 필요합니다.

3. 중간 정도의 세밀함 요구 사항:

리튬 티타네이트는 속도 성능과 가공성의 균형을 이루는 중간에서 미세한 입자성(D50 1-5 μm)이 필요합니다.

4. 핵심 추진 요인:

• 재료의 본질적인 결함 극복: LFP의 낮은 전도도는 초미립자가 필요한 가장 전형적인 예입니다.
• 운동 성능(속도 성능) 개선: 거의 모든 재료는 이온 확산 경로를 단축하기 위해 입자 크기를 줄여야 합니다.
• 에너지 밀도 증가(압축 밀도): 미세 입자는 단단한 패킹을 용이하게 합니다(특히 LCO, NCM의 경우).
• 구조적 안정성 및 사이클 수명 향상: 적층형 소재(LCO, NCM, NCA)에 특히 중요합니다. 미세 입자는 응력 균열 및 부반응을 줄일 수 있습니다. 이것이 고니켈 소재가 더 미세한 입자를 추구하는 핵심 이유입니다.
• 고체-고체 계면(고체 전지) 최적화: 이는 고체 전지를 액체 전지와 구별하는 핵심 요구 사항으로, 더 미세한 입자와 더 균일한 혼합에 대한 수요를 전반적으로 견인합니다.

5. 상충 고려 사항:

입자가 미세할수록 항상 좋은 것은 아닙니다. 입자가 지나치게 미세하면 다음과 같은 문제가 발생할 수 있습니다.

• 비표면적이 극적으로 증가 -> 슬러리 점도가 높고, 분산이 어렵고, 고체 함량이 낮고, 바인더/전도제 사용량이 증가 -> 비용이 증가하고, 공정이 더 어려워지고, 에너지 밀도가 잠재적으로 감소합니다.
• 높은 표면 활성 -> 악화된 부작용(전해질/리튬 소스 소모, 가스 발생), 오히려 사이클 성능이 감소할 수 있습니다(특히 고니켈과 같은 반응성이 높은 물질의 경우).
• 심각한 입자 응집 -> 균일성 및 성능에 영향을 미칩니다.

따라서 각 배터리 소재에 대한 최적의 슬러리 미립도는 소재 특성, 성능 목표(에너지, 전력, 수명, 안전성), 그리고 공정 실현 가능성/비용 간의 세심한 절충과 최적화를 통해 결정됩니다. 제조업체는 일반적으로 특정 소재 공급업체, 제형 설계, 공정 장비 및 제품 포지셔닝을 기반으로 가장 적절한 미립도 제어 범위를 결정합니다.

~에 TOB 뉴 에너지 , 우리는 에너지 저장 기술 발전에 있어 귀사의 전략적 파트너가 되기 위해 최선을 다하고 있습니다. 정밀 기술을 통해 차세대 리튬 배터리 생산을 지원합니다. 배터리 혼합 시스템 , 전극 제조 시스템, 배터리 조립 라인, 지능형 배터리 생산 라인 및 고성능 배터리 재료 최첨단 배터리 제조 장비 및 배터리 테스터를 포함하여 배터리 생산의 모든 단계에 걸쳐 완벽한 통합을 보장합니다. 품질, 지속가능성, 그리고 협력적 혁신에 중점을 두고 끊임없이 변화하는 업계 요구에 부응하는 솔루션을 제공합니다. 기존 설계 최적화부터 차세대 배터리 개발까지, 저희 팀은 기술 전문성과 신속한 대응 서비스를 통해 고객의 목표를 지원합니다. 에너지 저장의 미래를 함께 만들어 갑시다. 지금 바로 문의하시면 저희의 통합 솔루션이 어떻게 고객의 성공을 가속화할 수 있는지 자세히 알아보실 수 있습니다.
