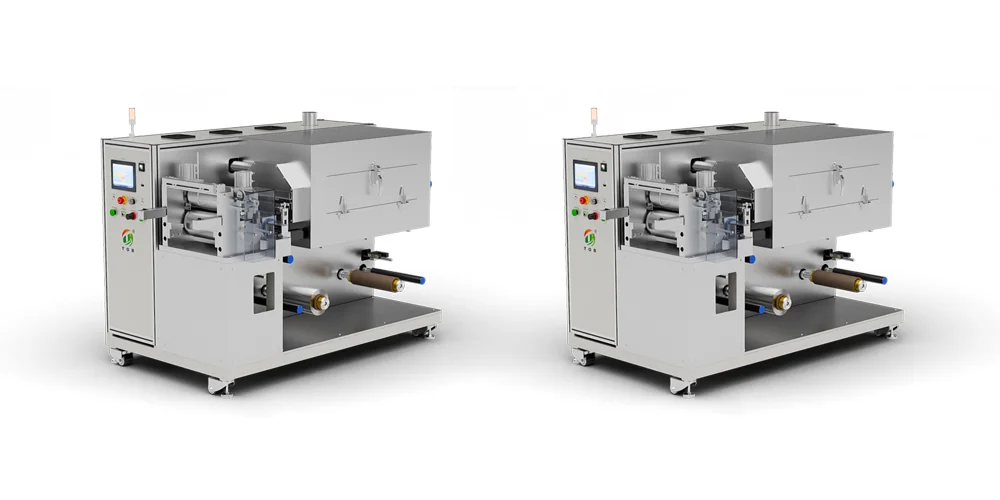

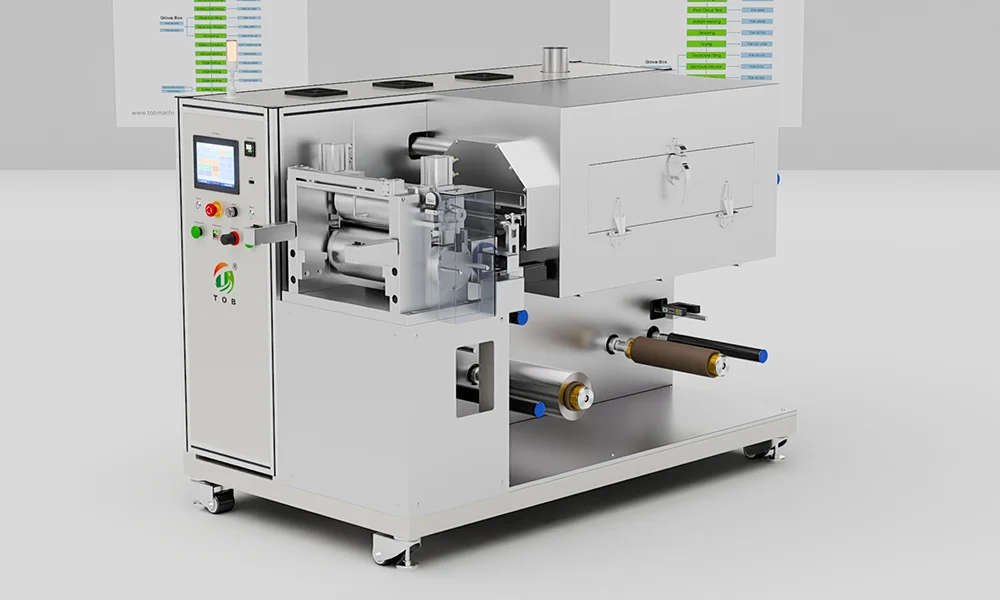

XIAMEN배터리 전극용 닥터 블레이드 코팅기 | 연속식 실험실 코팅기 TOB-KD200
제품 개요
TOB-KD200 닥터 블레이드 코팅기 본 시스템은 배터리 전극 및 기능성 필름의 실험실 연구 및 시범 생산을 위해 설계된 고정밀 연속 코팅 시스템입니다.
이 기계는 연속 닥터 블레이드 방식을 채택하고 있습니다. 콤마 블레이드 이 코팅 방법은 정밀한 두께 제어와 뛰어난 코팅 균일성을 가능하게 합니다. 리튬 이온 배터리, 슈퍼커패시터, 니켈 배터리 및 기타 첨단 에너지 저장 소재의 코팅 공정에 널리 사용됩니다.
양면 열풍 건조 시스템, 자동 장력 제어 및 PLC 지능형 작동 기능을 갖춘 TOB-KD200은 생산 수준 장비에 버금가는 안정적인 코팅 성능을 보장하므로 연구 기관 및 산업 실험실에 이상적인 선택입니다.
주요 특징
|
고정밀 코팅(±3μm)
• 정밀 나사 조절 기능이 있는 콤마 닥터 블레이드 • 균일한 코팅 두께와 뛰어난 일관성 |
연속 코팅 시스템
• 자동 장력 제어 기능을 갖춘 안정적인 기질 이송 • 실험실 규모의 연속 코팅 및 시범 생산에 적합합니다. |
|
양면 열풍 건조
• 상부 및 하부 공기 송풍 시스템 • 탁월한 건조 균일성 및 효율성 • 최대 온도 150°C |
폭넓은 소재 호환성
• 양극 및 음극 재료(LFP, NMC, LCO, 흑연, 실리콘-탄소)를 지원합니다. • 세라믹 필름, 나노 필름 및 기능성 코팅과 호환 가능 |
|
고급 제어 시스템
• PLC + 터치스크린 인터페이스 • 실시간 모니터링 및 고장 경보 표시 |
확장 가능한 디자인
• 선택 사양인 용매 회수 시스템 • 모듈형 코팅 및 건조 구조 |
기술 사양
주요 매개변수
| 목 | 사양 | 주목 |
| 모델 | 토브-KD200 | |
| 적합한 시스템 | LFP, NMC, LCO, LMFP, 흑연, 실리콘-탄소 등 | 음극 및 양극 |
| 코팅 방법 | 연속 닥터 블레이드 코팅 | |
| 코팅 속도 | 0–0.5 m/min | 건조 정도에 따라 다릅니다 |
| 기판 두께 | Al: 8~30μm / Cu: 6~30μm | |
| 롤러 폭 | 230mm | |
| 유효 코팅 폭 | ≤200mm | |
| 닥터 롤러 직경 | Φ100 mm | |
| 코팅 정확도 | ±3 μm | |
| 슬러리 점도 | 2000–12000 mPa·s | |
| 건조 두께 범위 | 20~200 μm (단면) | |
| 용매 종류 | NMP / 수성 | |
| 고형 성분 | 20~85% | |
| 코팅 크기 정확도 | 길이≤±1 mm / 너비≤±0.5 mm | |
| 양면 정렬 정확도 | 길이≤±1 mm / 너비≤±0.5 mm |
구조 및 시스템 세부 정보
1. 풀림 시스템
| 목 | 사양 |
| 구조 | 일체형 철골 구조 |
| 롤러 표면 | 산화 알루미늄 롤러 |
| 장력 조절 | 자동 일정 장력 |
| 로딩 방식 | 3인치 에어 샤프트 |
| 최대 풀림 직경 | Φ250 mm |
| 최대 적재 용량 | 50kg |
| 샤프트 수량 | 1 |

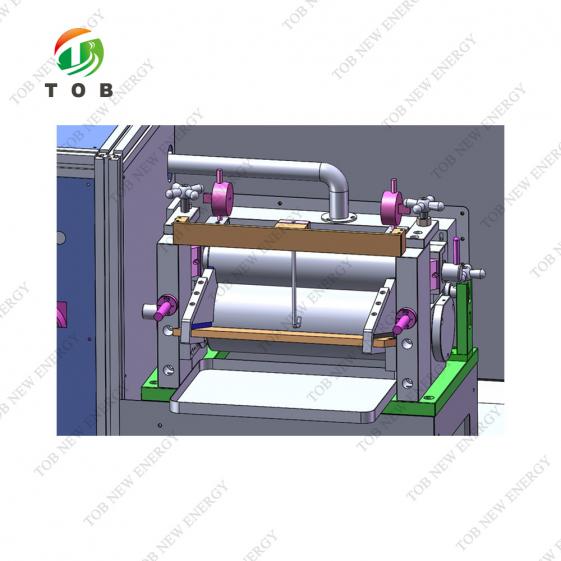

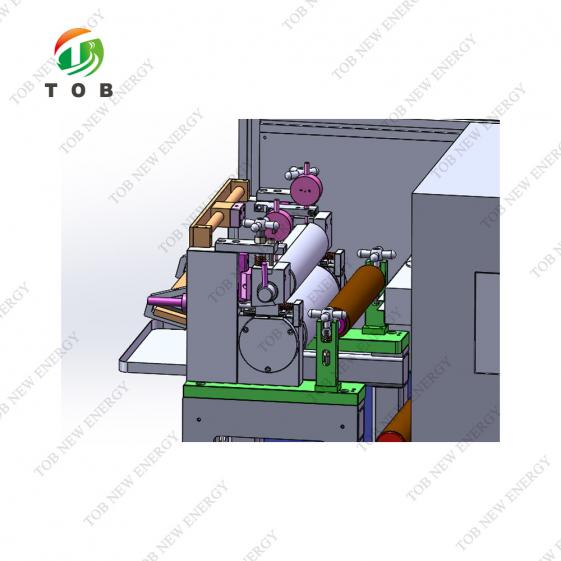

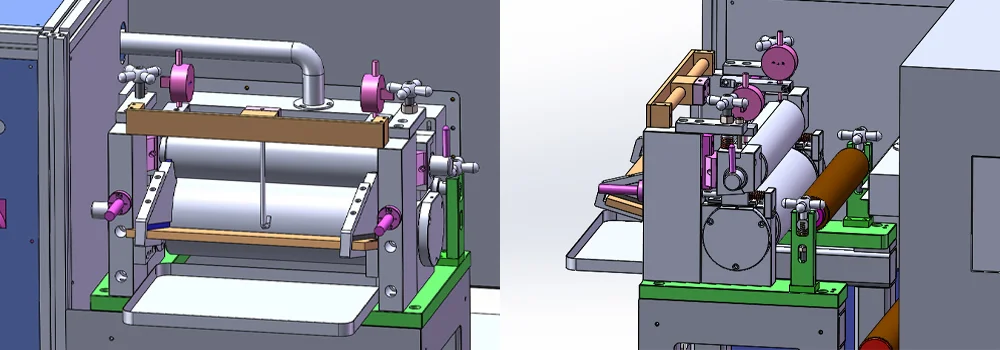

2. 코팅 헤드 시스템
| 목 | 사양 |
| 블레이드 유형 | 양면 콤마 닥터 블레이드 |
| 코팅 롤러 | 경질 크롬 도금 강철 롤러 |
| 조정 | 정밀 나사 간격 조정 |
| 설치 위치 | 건조 오븐 전 |
3. 건조 오븐 시스템
| 목 | 사양 |
| 구조 | 이중 레이어 독립 가열 |
| 오븐 길이 | 각 구간당 1미터 |
| 재료 | SUS304 스테인리스강 |
| 가열 방식 | 뜨거운 공기 순환 |
| 온도 정확도 | ±0.5°C |
| 온도 균일성 | ≤±2.5°C |
| 최고 온도 | 150°C |
| 난방 출력 | 섹션당 3KW |
| 공기 흐름 | 상하 공기 송풍 |
| 팬 소재 | SUS304 |
| 제어 | 솔리드 스테이트 릴레이 + 아날로그 제어 |
| 선택 과목 | 용매 회수 시스템 |
4. 되감기 시스템
| 목 | 사양 |
| 조정 | 자동 EPC |
| 장력 조절 | 자동 일정 장력 |
| 구조 | 단일 암 되감기 |
| 샤프트 수량 | 1 |
5. 제어 시스템
| 목 | 사양 |
| 메인 컨트롤 | PLC + 터치스크린 |
| 경보 시스템 | 화면에 오류 표시 |
6. 기계적 정밀도
| 요소 | 사양 |
| 닥터 블레이드 롤러 | 런아웃 ≤±1.5 μm, Ra0.4, 직진도 ≤±1.5 μm |
| 코팅 롤러 | 런아웃 ≤±1.5 μm, Ra0.4, 직진도 ≤±1.5 μm |
7. 기계 크기 및 무게
| 목 | 사양 |
| 크기 | 길이 1700 × 너비 900 × 높이 1100 mm |
| 순중량 | 570kg |
| 총중량 | 700kg |
설치 요구 사항
| 목 | 요구 사항 |
| 전원 공급 장치 | 3상 380V, 50Hz |
| 전력 소비량 | 6KW |
| 전압 변동 | +8% ~ -8% |
| 압축 공기 | ≥5.0 kg/cm² (건조, 여과 후) |
| 온도 | 10~40°C |
| 코팅 영역 온도 | 25~30°C |
| 습기 | 음극 ≤35% RH / 기타 ≤98% RH |
유지보수 및 안전
• 유지
- 코팅 롤러와 닥터 블레이드는 사용 전후에 깨끗하게 세척하십시오.
- 움직이는 부품에 정기적으로 윤활유를 바르십시오.
- 나사, 너트 및 고정 장치를 주기적으로 점검하십시오.
• 안전
- 여러 사람이 동시에 조작하지 마십시오.
- 고무 롤러에 오일 기반 세척제를 사용하지 마십시오.
- 적절한 접지 및 안전 작동을 보장하십시오.
응용 프로그램
•
리튬 이온 배터리 전극 코팅
•
슈퍼커패시터 전극 준비
• 나트륨 이온
배터리 코팅
•
기능성 박막 코팅
•
세라믹 및 나노 소재 코팅

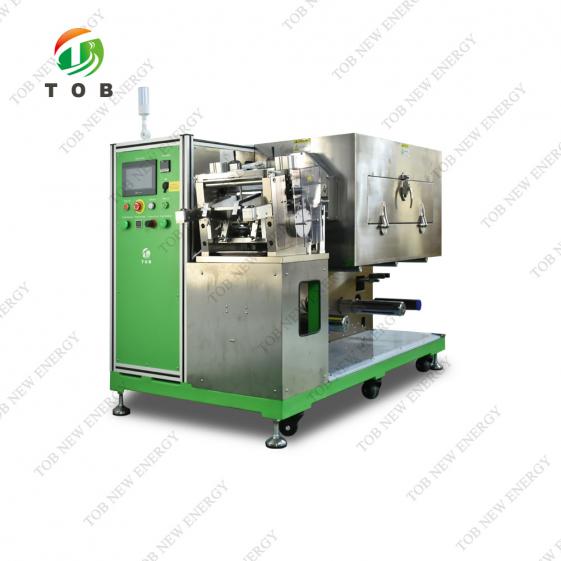

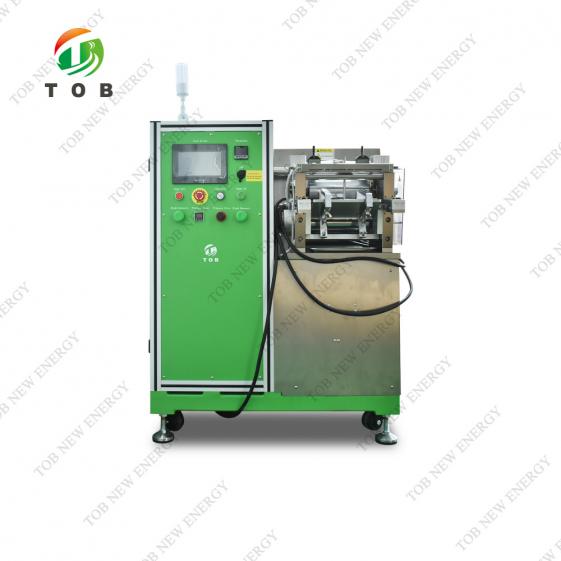

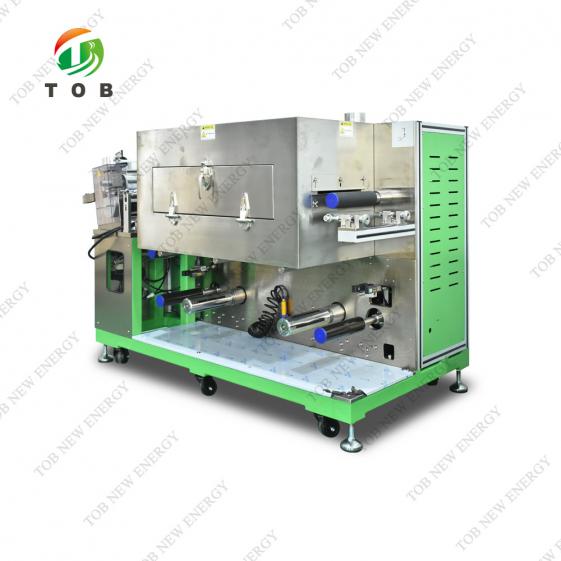

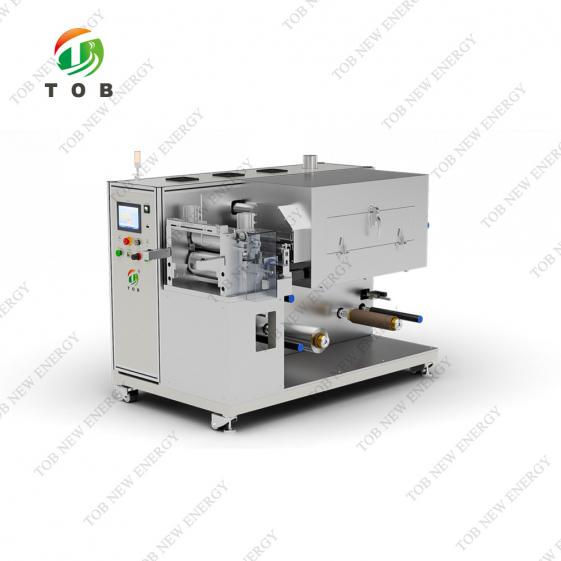

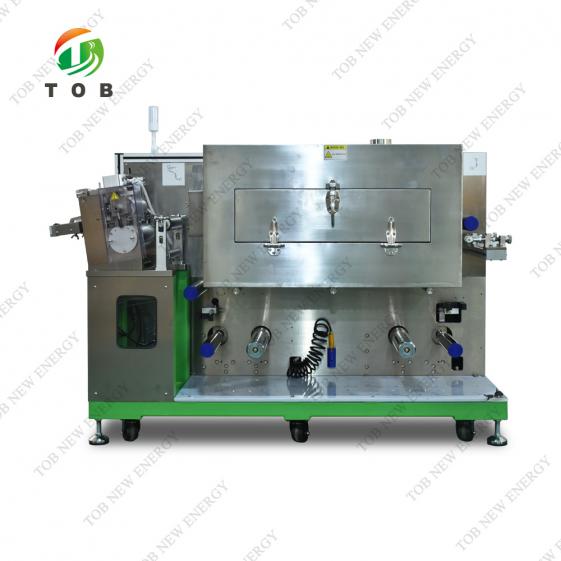

제품 전시
|
|
|
|
|
|
