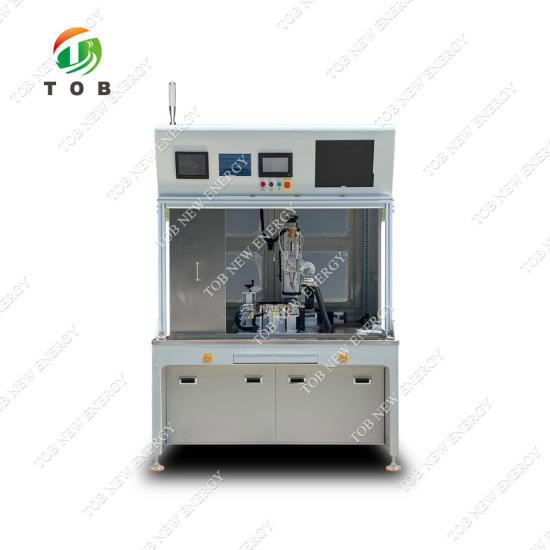

프리즈매틱 셀 상단 뚜껑 및 충전 포트 밀봉용 레이저 용접기

TOB-LW-SF3000 프리즘형 셀 상단 뚜껑 및 충전 포트 레이저 용접기는 프리즘형 리튬 이온 셀 조립의 핵심 부품으로, 셀 케이스(뚜껑-캔)와 전해액 충전 포트를 최종적으로 영구적으로 밀봉하는 역할을 합니다. 이 용접기는 완성된 배터리 셀의 구조적 무결성, 안전성, 성능 및 수명을 보장합니다.
  • 브랜드:

    TOB NEW ENERGY
  • 제품 번호.:

    TOB-LW-SF3000
  • 주문 (moq):

    1
  • 지불:

    L/C,T/T
  • 제품 원산지:

    China
  • 배송 포트:

    XIAMEN
제품 상세 정보

프리즈매틱 셀 상단 뚜껑 및 충전 포트 밀봉용 레이저 용접기


명세서


TOB-LW-SF3000 프리즘형 셀 상단 뚜껑 및 충전 포트 레이저 용접기는 프리즘형 리튬 이온 셀 조립의 핵심 부품으로, 셀 케이스(뚜껑-캔)와 전해액 충전 포트를 최종적으로 영구적으로 밀봉하는 역할을 합니다. 이 용접기는 완성된 배터리 셀의 구조적 무결성, 안전성, 성능 및 수명을 보장합니다.

상단 뚜껑 밀봉:

셀 커버(뚜껑)를 프리즘형 알루미늄 합금 셀 캔 본체에 정밀하게 용접합니다. 이를 통해 셀의 무결성, 안전 및 장기 성능에 필수적인 기밀성, 기밀성 및 전기 절연성이 확보됩니다. 전해질 누출 및 습기나 오염 물질의 유입을 방지합니다.

수동 코어 로딩 - 고정 장치 클램핑 - 레이저 사전 용접 - 전체 용접 - 수동 코어 언로딩


충전 포트 밀봉:

전해액 주입이 완료된 후 전해액 주입구 플러그를 용접합니다. 이렇게 하면 주입구가 영구적으로 밀봉되어 셀의 내부 환경과 압력이 유지됩니다.

수동 코어 로딩 - 고정물 클램핑 - 밀봉 못의 수동 설치 - 레이저 용접 - 수동 검사 및 배출.

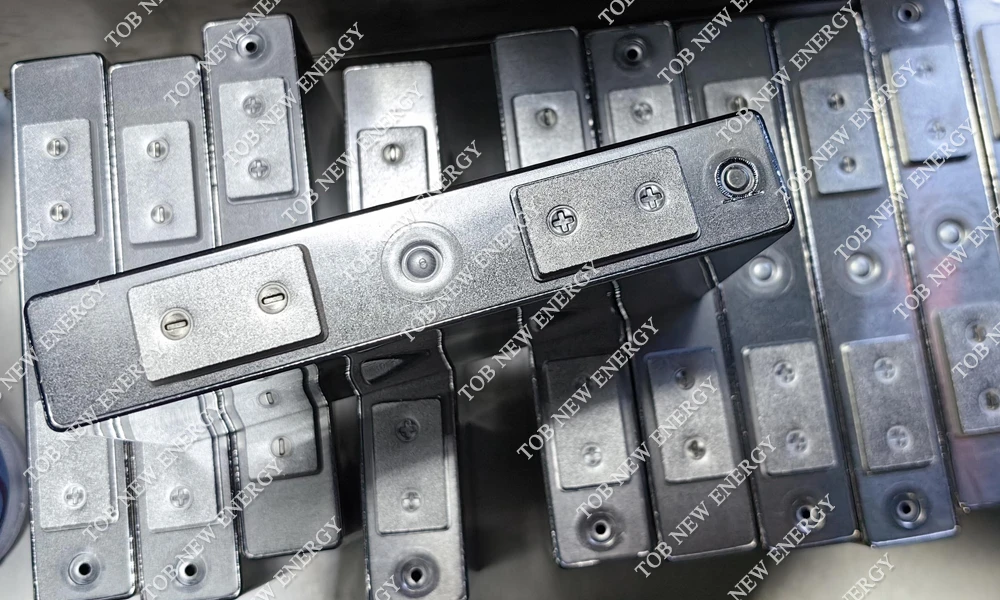

적응 사양: 프리즘 배터리

배터리 모델

티(mm)

폭(mm)

흠)

청사진

20~25세

100

120

호환 가능

12-60

80-170

90-190


상단 뚜껑 용접 기술 요구 사항:

기능

기술적 요구 사항

배터리 위치 지정

배터리 위치는 이동식 지그를 이용한 클램핑과 수직 용접을 통해 결정됩니다.

배터리 용접은 상단(상단 커버 표면)을 기준으로 합니다.

위치 고정 장치의 반복 가능한 위치 허용 오차: ±0.02mm(클램핑 마스터 테스트 반복), 클램핑 고정 장치 후 마스터와 클램핑 플레이트 사이의 간격 ≤ 0.04mm.

다른 축에 위치시킬 경우 클램핑 지그와 배터리 사이의 미끄러짐 마찰로 인해 외관 결함이 발생하는 것을 방지하는 것이 필요합니다.

위치 결정 및 클램핑 실린더에는 공기압 모니터링 및 알람 기능이 있어야 하며, 공기압 변동은 ≤ 0.05Mpa이어야 합니다.

고정장치의 윗면과 커버의 윗면 사이의 높이 차이: 1.5-2.0mm.

전기 코어와의 접촉 영역에는 금속 재료를 사용할 수 없습니다.

용접

용접 산화 방지를 위한 동축 분사 보호 가스(N2, 순도 ≥ 99.99%), 조절 가능한 유량(분당 0.1L의 분해능), 유량 모니터링 및 알람 기능 포함

레이저 헤드 높이 조절 가능, 높이 값 시각화 해상도 0.05mm(높이 오프셋 모니터링용)

자동측정 초점이 맞지 않는 양, 이상 알람, 분해능 ≤ 0.05mm

링 스팟 레이저, 2KW + 1KW, 선 직경 > 100um/600um, 냉각기, 레이저 용접 헤드 및 전송 파이버 레이저 전력 변동 ≤ 3%, 전력 선형성 ≥ 0.99 장착

레이저 헤드 X / Y / Z 방향 반복 정렬 허용 오차 ± 0.02mm, 레이저 헤드 용접 속도 ≥ 70mm / s, 레이저 헤드 용접 이동 지터 진폭 ≤ 0.05mm, 코너 용접 속도 변동 ≤ 10mm / s, 궤적 편차 : ± 0.05mm

레이저 용접 각도 조절 가능, 레이저 용접 시 5 ~ 13 ° 레이저 편향 가능

효과적인 용접 깊이 0.5-1.2mm, 용융 폭 0.8-1.4mm;

완전용접 전 예비용접(압축기능 포함), 6~8개 용접부

용접 이음부 압력 ≥ 1.1Mpa; 레이저 정렬 반복성 요구 사항: ± 0.04mm; 용접 공정 및 운송 공정은 알루미늄 쉘 표면과 상부 커버 폴 컬럼의 플라스틱 부품을 손상시킬 수 없습니다.

알루미늄 쉘용 용접제품, 쉘 벽 두께 0.4-0.8mm, 용접 외관 및 내부 용접 자국 매끄럽고 밝음, 모재와의 원활한 전환, 용접 없음, 용접 누출 없음, 과용접 없음, 내포물 없음, 공기 구멍 없음, 파열 지점 없음

용접 스패터 및 연기 처리

자체 먼지 제거 기능

용접 보호가스 장치 장착으로 유량, 각도, 거리 조절 가능(유량 추적 가능)

주입 헤드의 단면은 먼지 흡입구에서 5mm 이상 확장되지 않습니다.

먼지 제거기를 장착하고, 먼지 흡입구 끝단 풍속 ≥ 15m/s; 용접 슬래그 보호 메커니즘을 갖춘 용접 스테이션, 알루미늄 케이스 표면에 용접 슬래그 잔여물이 없음

먼지 흡입 파이프라인 설치, 공기량, 풍속 조절을 위한 조절 밸브 설치, 스테인리스 파이프 사용

먼지 흡수 파이프라인에는 풍압계를 설치해야 하며, 풍압계는 실시간으로 풍압을 모니터링해야 하며, 풍압계는 장비 제어 프로그램과 연계되어 풍압이 너무 높거나 낮을 때 정지 및 경보 기능을 수행해야 합니다.

보호 커버 제거

보호커버와 상판커버 표면은 용접과정 중 밀착되어 있습니다.

용접 과정에서 막대의 플라스틱 부분이 타는 것을 방지하고, 배터리 표면이 용접 튀김으로 오염되는 것을 방지하며, 눈에 띄는 그을음 잔여물이 없어야 합니다.

제품 전환

상판용접과 실링못용접이 하나의 기계에 통합되어 있으며, 다른 모델의 고정구 전환 시간은 ≤30분이며, 분해 및 설치가 간편하며, 제품 전환으로 인해 고정구의 위치 정확도와 기계의 수명에 영향을 미치지 않습니다.


충전 포트 용접에 대한 기술 요구 사항:

기능

기술적 요구 사항

배터리 위치 지정

실린더는 기준판까지, 기계적 한계, 고정 장치는 스프링 메커니즘입니다.

기준판의 바닥은 배터리와의 접촉 절연을 보장하기 위해 0.1~0.3mm 테프론으로 분사됩니다.

고정구 정밀도 ≤ 0.1mm

위치 지정 후 배터리 정렬 허용 오차: ±0.5mm.

배터리 상단 커버의 높이 방향을 위치 기준으로 삼음

충전 포트 용접

CCD 시스템으로 밀봉 못의 위치를 포착하여 포착 및 위치 결정 시스템 정확도는 ≤ ± 0.03mm, 초점 분해능 자동 감지: ≤ 0.02mm

사전용접: 배터리를 용접 위치 고정 장치에 자동으로 고정하고 위치 지정, 사전용접, 사전용접, 사전용접 4개 사분면 지점(공정에 따라 생략 가능)을 통해

예비용접 완료 후, 전체용접

조정 가능한 레이저 용접 각도, 레이저 용접 중 5~13° 레이저 편향을 사용할 수 있습니다.

스패터 발생이 적고, 용접 외관이 양호하며, 용접 깊이가 0.5mm 이상, 스팟 직경(용융 풀 폭)이 0.95mm 이상, 용접 속도: ≥ 6mm/s의 용접 공정

용접 이음부 압력 ≥ 1.1Mpa

모터 위치 지정, 용접 오프셋 ≤ 0.05mm

용접부 외관이 매끄럽고 버, 검은 반점, 크레이터 등이 없습니다. 용접 열영향부가 작고 용접부에서 2mm 떨어진 곳의 온도가 80℃ 미만입니다.

배터리 용접 튀김을 보호하기 위한 보호 커버로 용접합니다. 용접 스테이션 고정 장치는 각 리프팅의 일관성을 보장하도록 독립적으로 설계되었습니다.

용접 공정 중 발생하는 연기를 실시간으로 추출, 먼지 제거기 장착, 스테인리스 스틸 배관 사용, 먼지 흡입구 끝단 풍속 ≥ 10m/s

레이저 헤드 이동 안정성: 이동 속도 범위, 레이저 헤드 지터 진폭(X/Y/Z축) ≤ 0.05mm; 레이저 헤드 정렬 반복성(X/Y축) ≤ 0.05mm; 용접 초점 거리 실시간 모니터링 및 측정값의 용접 Z축 보상

상판용접과 실링못용접은 하나의 기계로 통합되었으며, 다양한 제품 유형에 대한 고정구 전환 시간은 ≤30분이며, 분해 및 설치가 용이하며, 제품 전환으로 인해 고정구의 위치 정확도와 기계의 사용 수명에 영향을 미치지 않습니다.


상단 뚜껑 용접 충전 포트 용접 기능 모듈

기계 본체

① 기능 : 본 장비 등으로 각 작업 단위를 운반하는 것

② 주요 구성품 : 사각형 프레임, 커버, 인간-기계 인터페이스 등

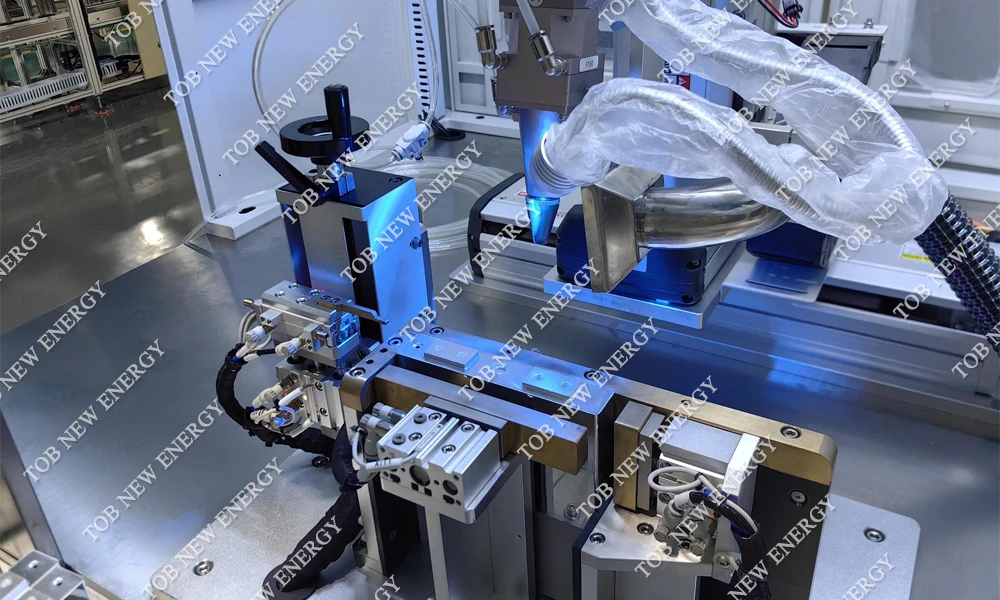

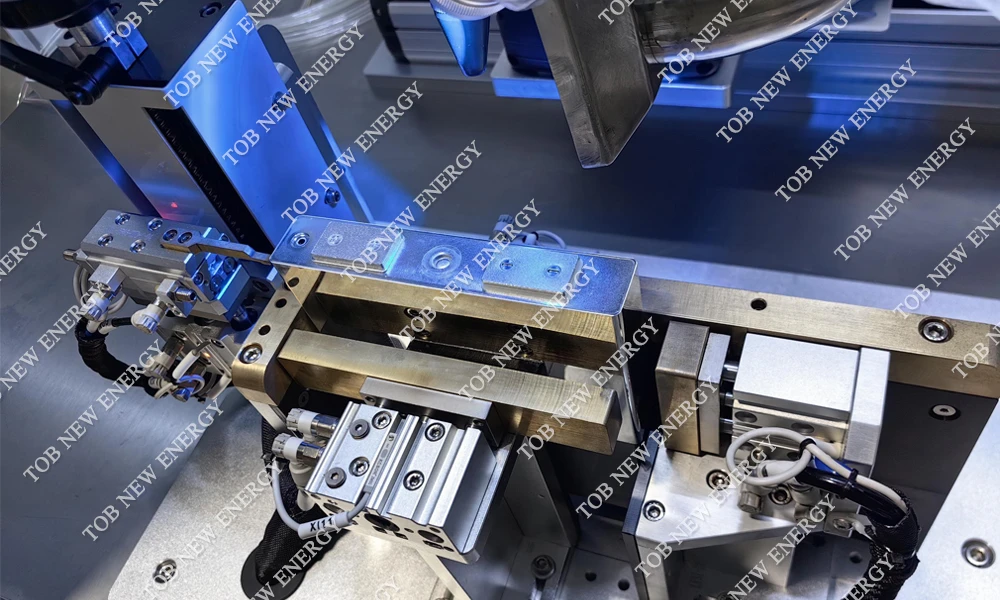

레이저 사전 용접 고정 장치 모듈

① 기능 : 코어의 길이, 너비, 높이 방향으로 위치 결정;

② 주요부품 : 위치결정 고정구 등

레이저 풀 용접 고정 장치 모듈

① 기능 : 코어의 길이, 너비, 높이 방향으로 위치 결정;

② 주요부품 : 위치결정 고정구 등

레이저 용접 모듈

① 기능: 레이저 초점 맞추기, 초점 밖 측정, 용접 및 보호 가스 분사, 이동 메커니즘이 레이저 헤드를 끌어 용접 트랙을 스캔하고 CCD 캡처 시스템 장치 트랙 화면을 통해 실시간으로 표시할 수 있습니다.

② 주요 구성품 : 2KW + 1KW 레이저 및 보조 냉각기, 3축 모션 플랫폼, 레이저 헤드 등.

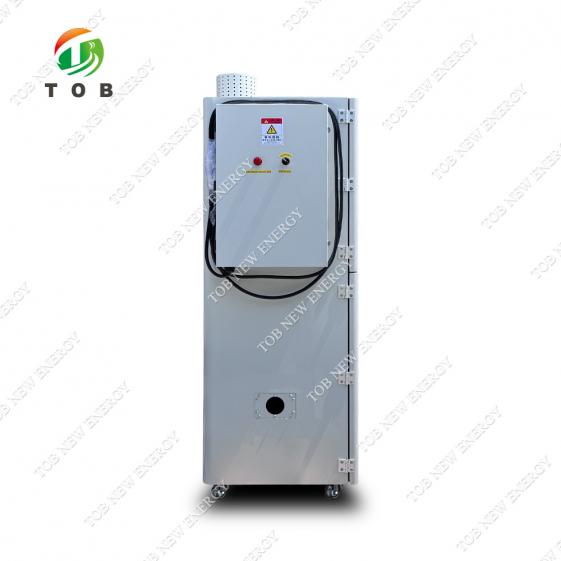

먼지 제거 후 진공 먼지 제거 모듈 상단 커버 용접 및 밀봉 못 용접이 필요합니다.


제품 진열

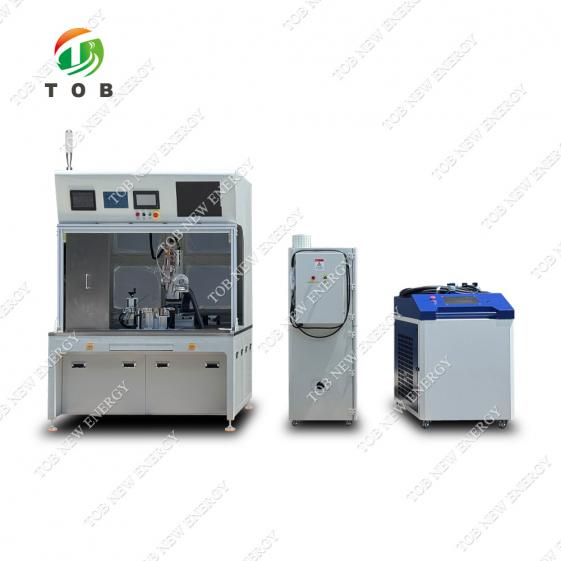

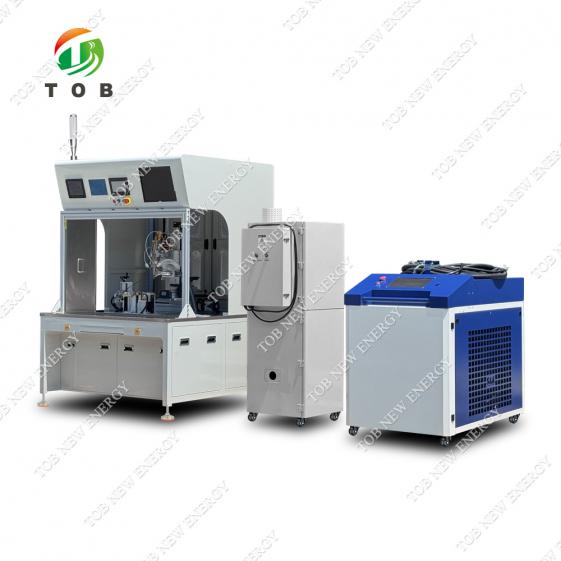

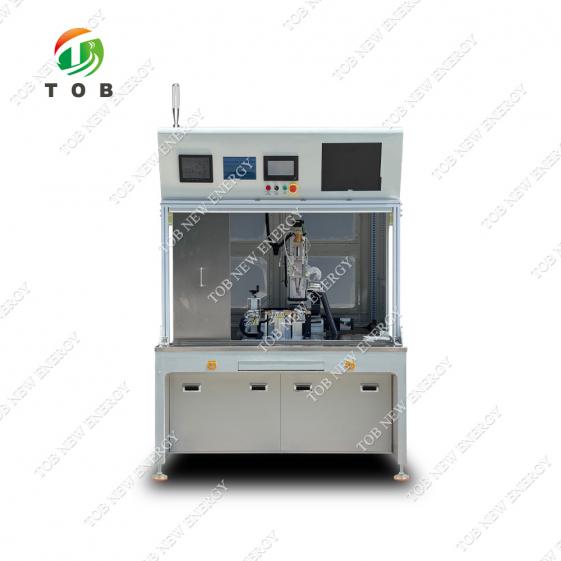

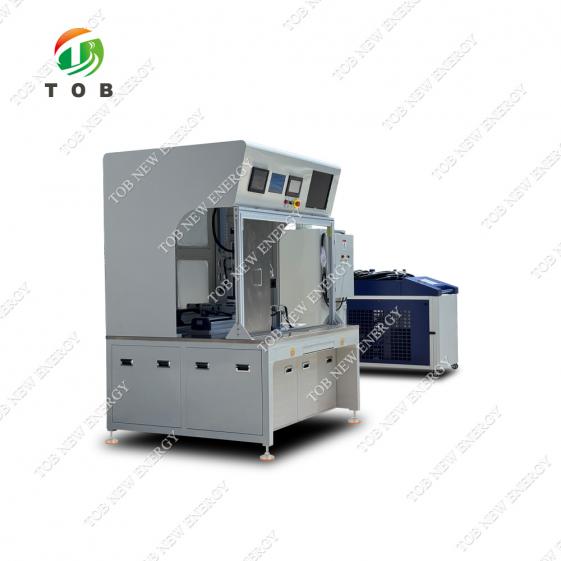

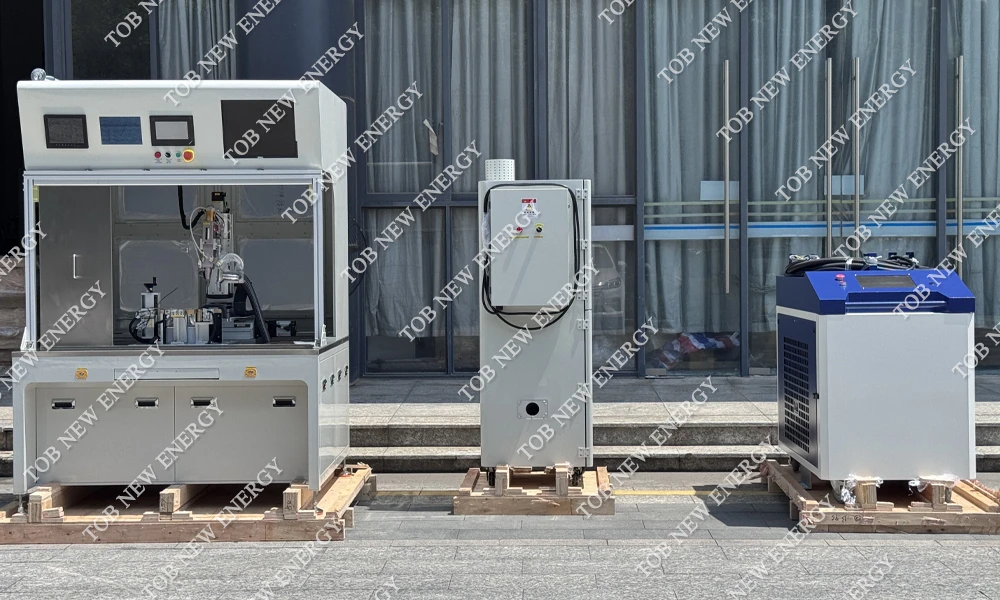

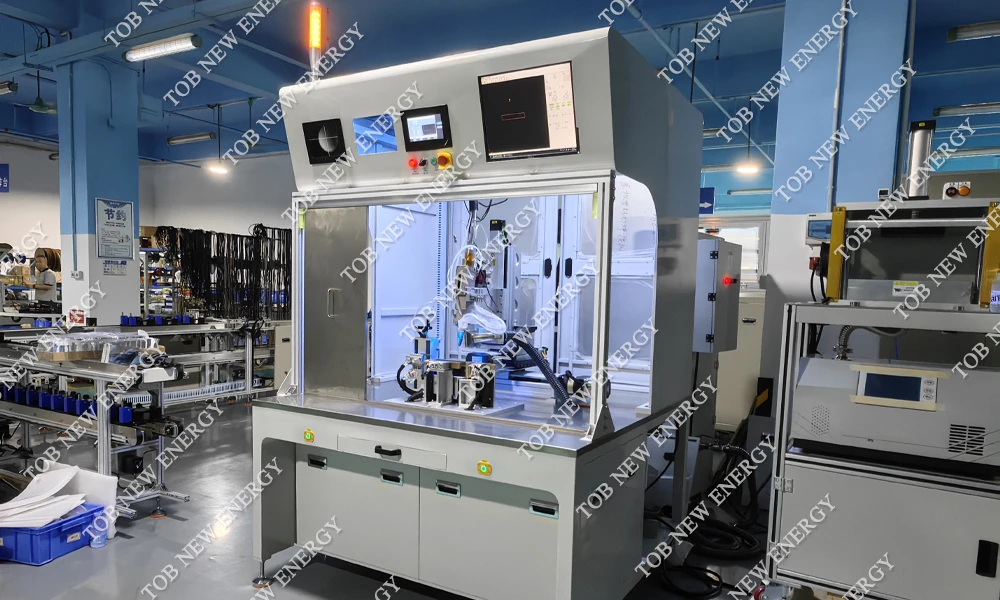

Laser Welding Machine for Prismatic Cell Top Lid and Filling Port Sealing
Laser Welding Machine for Prismatic Cell Top Lid and Filling Port Sealing
Laser Welding Machine for Prismatic Cell Top Lid and Filling Port Sealing
Laser Welding Machine for Prismatic Cell Top Lid and Filling Port Sealing
Laser Welding Machine for Prismatic Cell Top Lid and Filling Port Sealing
Laser Welding Machine for Prismatic Cell Top Lid and Filling Port Sealing
